EasyGuide-työntövarsi (mikäli varustuksessa)

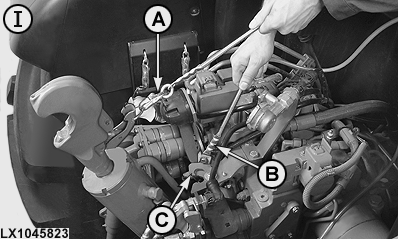

LX1045823-UN-14FEB11

I - Ohjaus ohjaamosta

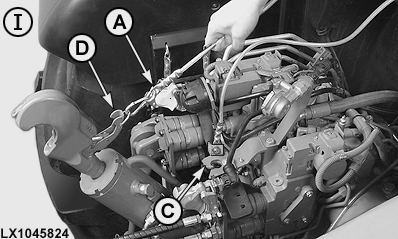

LX1045824-UN-14FEB11

I - Ohjaus ohjaamosta

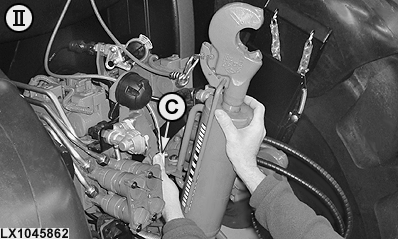

LX1045862-UN-14FEB11

I - Ohjaus maasta

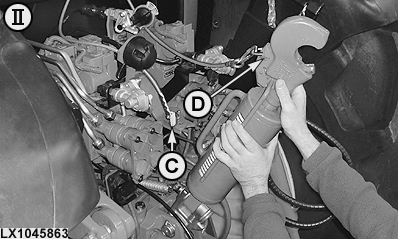

LX1045863-UN-14FEB11

I - Ohjaus maasta

A - Vaijeri (työntövarsi)

B - Vaijeri (lukitusvipu)

C - Lukitusvipu (pidike)

D - Lukitusvipu (työntövarsi)

EasyGuide-työntövarsi on järjestelmä, jonka ansiosta käyttäjä pystyy kytkemään ja irrottamaan hydraulisen työntövarren sekä ohjaamosta että maasta käsin.

TÄRKEÄÄ: Ole varovainen: työntövarsi on raskas ja voi vahingoittaa muita komponentteja, mikäli se kääntyy ympäri.

TÄRKEÄÄ: Varmista työskentelyn päätyttyä, että hydraulinen työntövarsi on aina sisimmäisessä asennossa ja lukittuna työntövarren pidikkeessä olevaan lukitusvipuun (C).

I - EasyGuide-työntövarsi, ohjaus ohjaamosta

1. Vedä tällöin työntövartta vaijerin (A) välityksellä ja pidä kiinni vaijerista.

2. Avaa lukitusvipu (C) vaijerin (B) välityksellä. Siirrä työntövarsi haluamaasi asentoon liikuttamalla vaijeria (A) molemmin käsin ja anna työntövarren lukittua työkoneeseen.

   TÄRKEÄÄ: Varmista, että työntövarsi ja lukitusvipu (D) ovat kytkeytyneet moitteettomasti.

3. Työntövarsi irrotetaan työkoneesta laskemalla työkone alas ja liikuttamalla molemmin käsin vaijeria (A) siten, että lukitusvipu (D) vapautuu kiinnityksestä. Tämän jälkeen työntövartta vedetään siten, että työntövarsi pääsee kytkeytymään työntövarren pidikkeessä olevaan lukitusvipuun (C).

I - EasyGuide-työntövarsi, ohjaus maasta

1. Paina tällöin työntövarsi työntövarren pidikkeeseen ja vapauta lukitusvipu (C).

2. Siirrä työntövarsi molemmin käsin haluamaasi asentoon ja anna sen kiinnittyä työkoneeseen.

   TÄRKEÄÄ: Varmista, että työntövarsi ja lukitusvipu (D) ovat kytkeytyneet moitteettomasti.

3. Työntövarsi irrotetaan työkoneesta laskemalla työkone alas ja vapauttamalla lukitusvipu (D) kiinnityksestä. Tämän jälkeen työntövartta liikutetaan molemmin käsin siten, että työntövarsi pääsee kytkeytymään työntövarren pidikkeessä olevaan lukitusvipuun (C).
