Etujousituksella varustetut traktorit

LX1053254-UN-27JUL11

LX1045854-UN-07FEB11

LX1053255-UN-11JUL11

1 - CommandCenter™-valikon näppäin

2 - Kuvake - Siirtyminen etujousituksen sivulle (jousitukset)

3 - Valintaruutu

A - Automatiikan (AUTO) painike tai kuvake

B - Toimintatavan MAX painike tai kuvake

C - Käsikäytön (MAN) painike tai kuvake

HUOMIO: Kun moottori käynnistetään ja eri jousitusasetus on valittuna, etuakseli voi liikkua hetken, vaikka traktori olisi paikallaan. Varmista, että kukaan ei ole vaara-alueella.

TÄRKEÄÄ: Säätöjärjestelmän häiriöistä syntyy ilmoitus CommandCenter™-ohjausmonitoriin. Tällaisessa tapauksessa jousitus toimii puutteellisesti tai ei lainkaan. Aja hitaasti, jotta et vaaranna turvallisuutta tai vaurioita osia. Ota välittömästi yhteys John Deere™ -jälleenmyyjään.

HUOMAA: CommandCenter™ on (varustuksesta riippuen) käytettävissä joko ohjauspaneelin tai kosketusnäytön avulla.

Paina näppäintä (1) ja siirry valikkoon. Paina kuvaketta (2) ja siirry etujousituksen sivulle. Asetukset voi valita etujousituksen sivulta painikkein tai kuvakkein (A), (B) tai (C).

HUOMAA: Valintaruutu (3) ilmoittaa, mikä toimintatapa on valittu.

AUTO-asetus

Jos valitset asetuksen AUTO, jousitus reagoi automaattisesti ajo-olosuhteisiin. Ajonopeus, maasto-ominaisuudet, traktorin kuorma ja raskaat työkoneet takana otetaan huomioon. Tämä johtaa parhaaseen mahdolliseen ajomukavuuteen. Etuakselin jousitus kytkeytyy aina päälle traktorin nopeuden ylittäessä 1,5 km/h (0.9 mph).

MAX-asetus

Jos valitset asetuksen MAX, jousitus on kovin mahdollinen (esimerkiksi etukuormaimen käyttöä varten). Etuakselin jousitus kytkeytyy aina päälle, kun traktorin nopeus on yli 1,5 km/h (0.9 mph) ja ohjauksen viivytys liikkeellelähdöstä on päällä: ohjaus aktivoituu vasta, kun traktori on liikkunut 5 m (16 ft). Jos nopeus ylittää 35 km/h (22 mph), jousituksen kovuus laskee asetuksen MAX alapuolelle ja ajomukavuus paranee. MAX-asetus on jälleen käytössä, kun nopeus alittaa 25 km/h (15 mph).

MAN-asetus

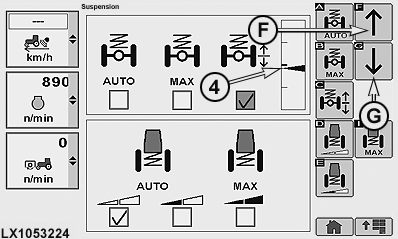

LX1053224-UN-27JUN11

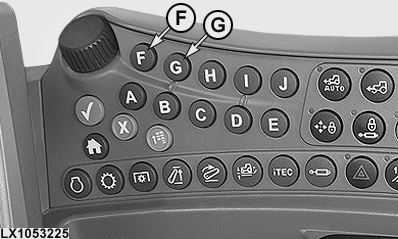

LX1053225-UN-27JUN11

4 - Pylväsnäyttö

F - Pikanäppäin F

G - Pikanäppäin G

HUOMAA: Näyttöön ilmestyvä MAN on vain tunnus.

Jos valitset asetuksen MAN, akseli asettuu keskiasentoon. Tämän jälkeen traktorin etuosaa voi nostaa tai laskea manuaalisesti (esimerkiksi työkoneiden asentamisen helpottamiseksi). Paina pikanäppäimiä (F) tai (G), kun akselin tunnus ilmestyy näyttöön. Pikanäppäin (F) nostaa traktorin etupäätä, (G) laskee sitä. Pylväsnäyttö (4) ilmaisee senhetkisen asennon. Poistu etujousituksen sivulta painamalla joko CommandCenter™-valikon tai CommandCenter™-aloitussivun painiketta tai kuvaketta. Kun nopeus on yli 1,5 km/h (0,9 mph), akseli asettuu keskiasentoon.

MAN-asetus ei ole enää käytössä heti, kun ajonopeus ylittää 5 km/h (3 mph). Järjestelmä palautuu edelliseen asetukseen (AUTO tai MAX).
