Hydraulinen vetokoukku (mekaanisesti ohjattu)

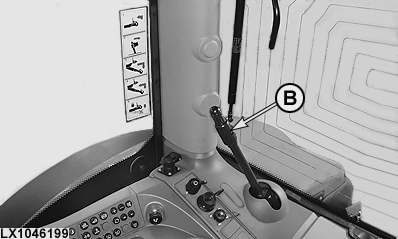

LX1046199-UN-14JUN11

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

B - Vapautusvipu

1 - Vetolaite perävaunun kiinnitysasennossa

2 - Vetolaite säilytysasennossa

Tätä vetolaitteen tyyppiä voidaan ohjata nostolaitteen hallintalaitteiden ja yhden ulosottoventtiilin avulla.

1. Nosta vetovarret ylimpään asentoon ja vedä vetokoukku ulosottoventtiilin avulla sisimpään asentoon.

2. Vedä vapautusvivusta (B) ja laske vetovarret alas. Pidä vapautusvipua paikallaan, kunnes koukku on siirtynyt pois säilytysasennosta (vipu jää avoimeen asentoon).

3. Työnnä koukku täysin ulos käyttämällä ulosottoventtiiliä.

4. Laske vetovarret/vetokoukku haluamaasi korkeuteen.

5. Nosta vetovarsia siihen saakka, kunnes koukku kytkeytyy perävaunun vetosilmukkaan. Nosta vetolaite tämän jälkeen ylimpään asentoon.

6. Vedä koukku täysin sisään ulosottoventtiilin avulla, kunnes se lukittuu täydellisesti paikalleen (vipu (B) palaa alkuasentoonsa).

7. Laske vetovarret.

8. Varmista, että vetolaite on lukittunut moitteettomasti. Jos koukku on lukittu asianmukaisesti, se ei laskeudu vetovarsia laskettaessa eikä liiku ulospäin ulosottoventtiilejä käytettäessä.

TÄRKEÄÄ: Jos vapautusvipu liikkuu jäykästi tai vetokoukku ei lukitu automaattisesti (vaihe 2 tai vaihe 6 edellä), tarkastuta nostotankojen tai vetokoukun säädöt John Deere -huollossa.

HUOMIO:

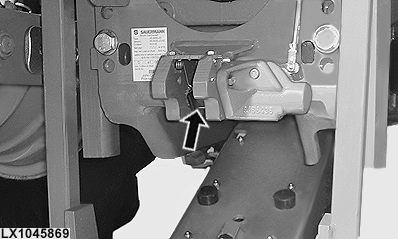

LX1045869-UN-15FEB11

ÄLÄ KOSKAAN työnnä käsiäsi kiinnitysaukkoon, jos vetolaite on laskettu alas (katso nuolta). Loukkaantumisvaara!

HUOMAA: Hydraulisen vetokoukun kuluvat osat täytyy tarkastaa 250 tunnin välein (katso "250 tunnin huolto"). Vaihda osat tarvittaessa.

Suurimmat sallitut staattiset pystykuormat ja vetokuormat on ilmoitettu osassa "Tekniset tiedot".

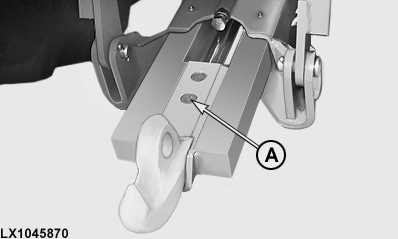

LX1045870-UN-15FEB11

Tarpeetonta osaa voi säilyttää runkopalkin pidikkeessä.
