Hydraulinen vetokoukku (sähköisesti ohjattu)

LX1046200-UN-14JUN11

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

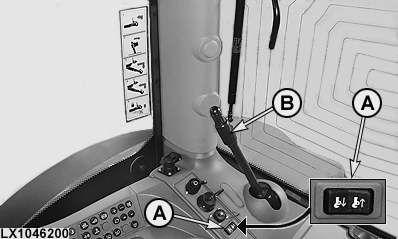

A - Katkaisin

B - Vapautusvipu

1 - Vetolaite perävaunun kiinnitysasennossa

2 - Vetolaite säilytysasennossa

Vetokoukkua voi ohjata takanostolaitteen ja katkaisimen (A) avulla.

1. Nosta vetovarret ylimpään asentoon ja siirrä vetokoukku sisimmäiseen asentoon katkaisimen (A) avulla (painamalla katkaisimen yläosaa).

2. Vedä vapautusvipua (B) ja pidä sitä paikallaan, kunnes koukku on siirtynyt pois säilytysasennosta (vipu jää avoimeen asentoon).

3. Vedä vetokoukku uloimpaan asentoon katkaisimen (A) avulla (painamalla katkaisimen alaosaa).

4. Laske vetovarret/vetokoukku haluamaasi korkeuteen.

5. Nosta vetovarsia siihen saakka, kunnes koukku kytkeytyy perävaunun vetosilmukkaan. Nosta vetolaite tämän jälkeen ylimpään asentoon.

6. Vedä vetokoukku sisimmäiseen asentoonsa katkaisimen (A) avulla, kunnes se on lukittunut täydellisesti (vipu (B) palaa alkuasentoon).

7. Laske vetovarret.

8. Varmista, että vetolaite on lukittunut moitteettomasti. Jos koukku on lukittu asianmukaisesti, se ei laskeudu vetovarsia laskettaessa eikä työnny ulospäin katkaisinta liikutettaessa.

TÄRKEÄÄ: Jos vapautusvipu liikkuu jäykästi tai vetokoukku ei lukitu automaattisesti (vaihe 2 tai vaihe 6 edellä), tarkastuta nostotankojen tai vetokoukun säädöt John Deere -huollossa.

HUOMIO:

LX1045869-UN-15FEB11

ÄLÄ KOSKAAN työnnä käsiäsi kiinnitysaukkoon, jos vetolaite on laskettu alas (katso nuolta). Loukkaantumisvaara!

HUOMAA: Hydraulisen vetokoukun kuluvat osat täytyy tarkastaa 250 tunnin välein (katso "250 tunnin huolto"). Vaihda osat tarvittaessa.

Suurimmat sallitut staattiset pystykuormat ja vetokuormat on ilmoitettu osassa "Tekniset tiedot".

LX1045870-UN-15FEB11

Tarpeetonta osaa voi säilyttää runkopalkin pidikkeessä.
