CommandCenter™-ohjausmonitori - Hallintalaitteet ja liikkuminen näytössä

HUOMAA: CommandCenter™-ohjausmonitorin tietoja voi lukea kuten kirjaa. Selatessasi seuraavalle sivulle näet enemmän tietoja. Jokaisella uudella CommandCenter™-monitorin sivulla on uusia tietoja, joiden avulla voi tarkentaa traktorin toimintojen säätöjä.

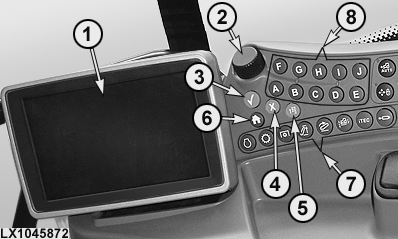

LX1045872-UN-15FEB11

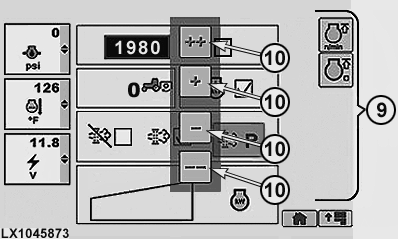

LX1045873-UN-18FEB11

CommandCenter™-monitorin (1) avulla käyttäjä voi hakea näyttöön sivuja katseltavaksi sekä muuttaa traktorin käyttöön tarvittavia asetteluja.
CommandCenter™-ohjausmonitorin sivuilla voi liikkua seuraavilla kolmella tavalla:

1. Liikkuminen vierityspyörän (2) ja vahvistusnäppäimen (3) avulla
   Valitse yksittäinen ruutu tai kuvake (9) vierityspyörällä (2) ja vahvista valinta vahvistusnäppäimellä (3). Tämä antaa traktorille ohjauksen suorittaa jokin toiminto. Paina peruutusnäppäintä (4), jos haluat peruuttaa jonkin käskyn.
2. Liikkuminen vierityspyörän (2) ja pikanäppäinten (7) ja (8) avulla
   Pikanäppäimillä (7) voi siirtyä järjestelmässä nopeasti yksittäiselle sivulle. Tämän jälkeen kyseisellä sivulla olevan ruudun tai kuvakkeen voi valita pikanäppäinten (8) tai vierityspyörän (2) avulla ja vahvistaa vahvistusnäppäimellä (3). HUOMAA: Pikanäppäimet A - J (8) vastaavat CommandCenter™-ohjausmonitorin sivujen sisältämiä kuvakkeita (9).

3. Liikkuminen kosketusnäytön avulla
   CommandCenter™-ohjausmonitori on saatettu varustaa kosketusnäytöllä. Kuvakkeet voi valita painamalla kuvakkeita, painikkeita tai tunnuksia. Pylväsnäytön tai ruudun sisältämää asettelua voi kasvattaa tai pienentää näppäimistön sisältämillä näppäimillä tai vierityspyörällä.

Käytettävissä on paljon erilaisia asetteluruutuja ja näppäimiä, joiden avulla kuljettaja voi liikkua sivulta toiselle ja ohjata siten traktorin toimintoja.
Sivuilla liikkumiseen ensisijaisesti käyttävät hallintalaitteet on lueteltu seuraavassa:

1 — CommandCenter™-ohjausmonitori Tämä monitori näyttää kuljettajalle välittömästi traktorin käyttöön liittyvien toimintojen ohjausta ja valvontaa koskevat tiedot.

2 — Vierityspyörä Tätä pyörää kääntämällä voi siirtyä sivujen sisältämiin eri kenttiin. Vierityspyörän avulla voi myös muuttaa asetteluruutujen sisältämiä asetteluita. Vierityspyörän pyörittäminen eteenpäin kasvattaa asetteluruutujen lukemia. Asetteluruutujen lukemat pienenevät, kun vierityspyörää pyöritetään taaksepäin.

3 — Vahvistusnäppäin Käytetään valitun ruudun, asettelun tai kuvakkeen vahvistamiseen.

4 — Peruutusnäppäin Peruuttaa aiemmin valitun toiminnon tai poistaa toiminnon valinnan.

5 — Valikkonäppäin Tällä näppäimellä voi hakea näyttöön valikon ja eri traktorin toimintojen kuvakkeet.

6 — CommandCenter™-aloitussivun näppäin Tämän näppäimen avulla voi hakea näyttöön aloitussivun sekä traktorin eri toimintojen tämänhetkisen tilan.

7 — Pikanäppäimet Näiden näppäinten avulla käyttäjä voi siirtyä nopeasti yksittäisen toiminnon sivulle.

8 — Pikanäppäimet Yksittäisen toimintosivun kuvakkeen valitsemiseen.

9 — Pikanäppäimet A - J Näiden näppäinten avulla käyttäjä voi siirtyä nopeasti yksittäisen toiminnon sivulle.

10 — Näppäimet lukeman kasvattamiseen/pienentämiseen Näiden näppäinten avulla käyttäjä voi muuttaa asetteluja koskettamalla asianomaisia ruutuja. Merkkien ++ ja - - avulla käyttäjä pystyy tekemään muutoksia suurin hyppäyksin. Näppäinten + ja - avulla käyttäjä pystyy tekemään muutoksia pienin hyppäyksin.
