CommandCenter™-ohjausmonitori - Sivujen rakenne

LX1045876-UN-16FEB11

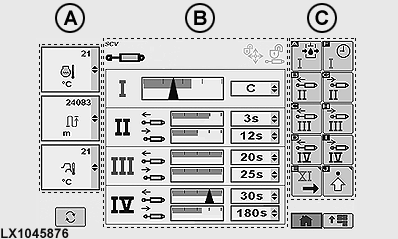

Esimerkki sivun rakenteesta

HUOMAA: Oheinen kuva on vain viitteellinen. Todellisten sivujen ulkonäkö saattaa poiketa tästä työkoneiden liittämisen ja traktorin asetteluiden vuoksi.

CommandCenter™-ohjausmonitorin sivut jakautuvat kolmeen osaan, joista jokaisella on eri tehtävä.

A — Valvontaruudut, sivun vasemmassa reunassa.

Kolme valvontaruutua (A) seuraa jatkuvasti traktorin toimintoja. Valvontaruudut voi valita itsenäisesti. Nämä ruudut näkyvät kaikilla sivuilla. Jokaisessa ruudussa näkyy joko käynnissä oleva toiminto tai jokin tietty traktorin tila.

HUOMAA: Sivulla voivat näkyä myös GreenStar-toiminnot, jotka ovat myös valvonnan kohteina.

B — Asettelukenttä, sivun keskellä.

Asettelukenttä (B) sisältää useita asetteluihin ja valintoihin tarkoitettuja ruutuja. Nämä ruudut määräytyvät traktorin toimintojen perusteella. Ruutujen ansiosta käyttäjä voi katsella ja muuttaa lukuisien traktorin toimintojen asetteluja.

C — Valinnaiset kuvakkeet, sivun oikeassa reunassa.

Valinnaiset kuvakkeet ovat käyttäjän käytettävissä kulloisellakin sivulla. Valitsemalla jonkin kuvakkeen näyttöön voi hakea uuden sivun tai toiminnon tai muuttaa asettelua tai valintaa.

HUOMAA: Useimmilla sivuilla on käytettävissä useita ruutuja.
