CommandCenter™ - Asettelukentät

LX1045886-UN-24FEB11

Esimerkki CommandCenter™-ohjausmonitorin pudotusruuduista, valintaruuduista, asetteluruuduista, kuvakkeista ja pylväsnäytöistä

LX1045880-UN-18FEB11

A — Pudotusruudut

Pudotusruudut ovat luetteloita, jotka sisältävät lukuarvoja tai tekstejä. Painamalla oikeanpuoleisia nuolia käyttäjä voi liikkua ylös- tai alaspäin esitäytetyissä luetteloissa ja valita siten haluamansa arvon tai toiminnon.

Pudotusruudun valitsemisen jälkeen näyttöön ilmestyy luettelo, josta voit valita jonkin käytettävissä olevista vaihtoehdoista.

Jos haluat sulkea pudotusruudun valitsematta mitään, valitse peruutusnäppäin. Luettelo sulkeutuu ja alkuperäinen asettelu jää voimaan.

B — Asetteluruutu

Asetteluruudussa on kenttä, joka sisältää joko lukuarvon tai tekstiä. Käyttäjä voi syöttää tähän kenttään uuden arvon tai tekstin.

HUOMAA: Mikäli käytät vierityspyörää, mitä nopeammin pyörität vierityspyörää, sitä nopeammin arvot muuttuvat. Vierityspyörän pyörittäminen eteenpäin suurentaa lukemaa ja sen pyörittäminen taaksepäin pienentää lukemaa.

Arvoa voi muuttaa valitsemalla ensin asetteluruudun ja tekemällä tämän jälkeen valinnan.

Jos asettelualue on hyvin laaja, näyttöön ilmestyy numeronäppäimistö, jonka avulla voit valita numerot yksitellen.

C — Valintaruutu

Valintaruutuun liittyvä toiminto on joko päällä tai pois päältä sen mukaan, onko valintaruudussa merkintä vai ei.

D — Kuvakkeet

Painamalla kuvakkeita voit joko valita kuvakkeille määritellyn toiminnon tai siirtyä määrätylle sivulle.

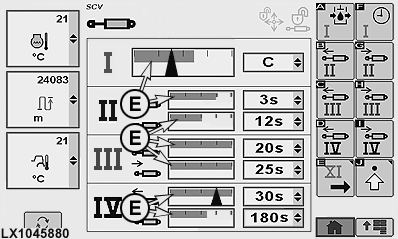

E — Pylväsnäyttö

Voit muuttaa jotakin arvoa valitsemalla pylväsnäytön ja joko syöttämällä haluamasi arvon tai tekemällä jonkin valinnan.
