CommandCenter™-ohjausmonitori - Kosketusnäytön tarkastus

RXA0110764-UN-09SEP10

Näyttö → Testi

RXA0106107-UN-20AUG10

Näyttö→ Diagnostiikka→ Testi

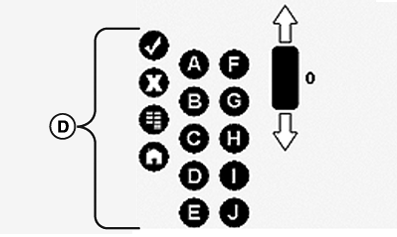

RXA0106632-UN-11AUG10

Ohjaus kosketusnäytön avulla, testi

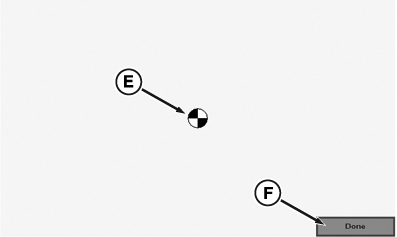

RXA0106634-UN-03MAR10

Testisivu

A - Ohjaus kosketusnäytön avulla, testi

B - Kosketusnäyttö, testaus

C - Kosketusnäyttö, kalibrointi

D - Kuvakkeet (A) - (J)

E - Testikuvio

F - Valmis

1. Paina valikkonäppäintä.

2. Valitse jokin näyttö.

3. Valitse testien kuvake.

4. Valitse ruutu (A; ohjaus kosketusnäytön avulla, testi).

5. Valitse näytön ohjauksen testisivulta jokin pikanäppäimistä A - J ohjauspaneelin oikeassa reunassa. Varmista, että valitsemasi kuvake (D) näkyy sivulla korostettuna.

6. Valitse kosketusnäytön testausruutu (B). Näyttöön ilmestyy ruutu, jonka avulla voit valita ruudun "Valmis" (F).

7. Valitse kosketusnäytön kalibrointiruutu (C). Sivu ilmestyy tämän jälkeen näyttöön testikuviolla (E) varustettuna.

8. Valitse tarkastuksen lopuksi ruutu "Valmis" (F).
