CommandCenter™-ohjausmonitori - Työkoneen leveyden ja ohjaustapojen asetus

RXA0098156-UN-07NOV08

Valikkonäppäin

RXA0106134-UN-15JUL10

Suoritusmittariston etusivun kuvake → Lisäasetukset

RXA0112580-UN-22DEC10

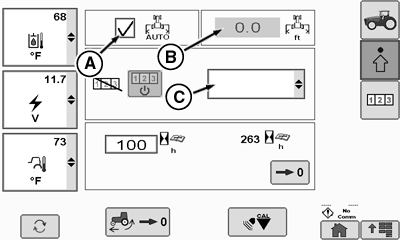

Suoritusmittariston sivu

RXA0112582-UN-14FEB11

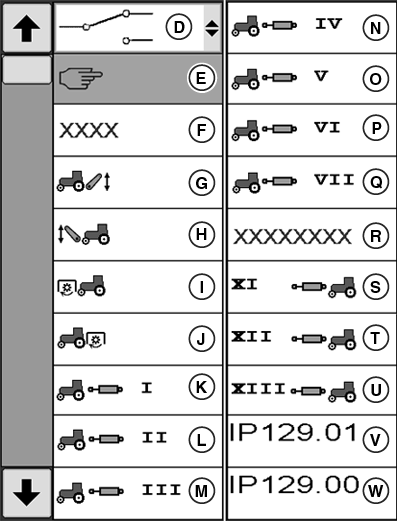

Pinta-alan laskurin ohjaustavat

A - Automaattisen työkoneen leveyden ruutu

B - Työleveyden ruutu

C - Pinta-alan laskurin ohjaustavan pudotusruutu

D - Tilan vaihto

E - Manuaalinen

F - Automaattinen

G - Nostolaitteen ohjausyksikkö

H - Etunostolaitteen ohjausyksikkö

I - Etuvoimanotto

J - Takavoimanotto

K - Ulosottoventtiili I

L - Ulosottoventtiili II

M - Ulosottoventtiili III

N - Ulosottoventtiili IV

O - Ulosottoventtiili XI

P - Ulosottoventtiili XII

Q - Ulosottoventtiili XIII

R - GreenStar™

S - Ulosottoventtiili XI edessä

T - Ulosottoventtiili XII edessä

U - Ulosottoventtiili XIII edessä

V - Työkoneen signaali (IP129.01)

W - Työkoneen signaali (IP129.00)

1. Paina valikkonäppäintä.

2. Valitse suoritusmittaristo.

3. Valitse suoritusmittariston etusivun kuvake.

4. Valitse työkoneen leveyden ruutu (A).

5. Leveyden asettelun ruutu (B) näkyy korostettuna. Syötä työkoneen leveys.

6. Valitse vahvistuspainike.

   HUOMAA: Jos pinta-alan laskurin manuaalinen ohjaustapa (E) on valittuna, työkoneen signaalin voi vaihtaa.

7. Pinta-alan laskurin ohjaustavan voi vaihtaa valitsemalla jonkin pudotusvalikon vaihtoehdoista.
