CommandCenter™-ohjausmonitori - Videokameravalmiuden käyttö

Vältä peruuttamisen aiheuttamat päälleajo-onnettomuudet

RXA0109491-UN-05AUG10

Peruuttamisen aiheuttamien onnettomuuksien välttäminen

LX1045613-UN-07SEP10

Videoliitäntä

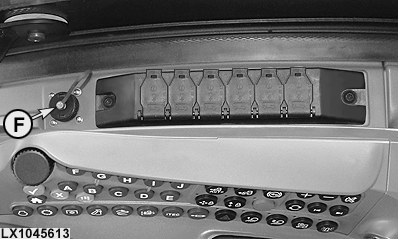

F - Videoliitäntä

HUOMIO: Ehkäise kuljettajalle tai sivullisille aiheutuva hengenvaarallinen loukkaantuminen: ole valpas ja tarkkaile koneen ympäristöä jatkuvasti työskentelyn aikana.

Älä luota pelkästään kameran kuvaan arvioidessasi, onko koneen taustapuolella ihmisiä tai esteitä, tai yrittäessäsi välttää törmäykset.

Kameran toimintaa voivat rajoittaa useat eri tekijät, esimerkiksi huoltokäytännöt, ympäristöolosuhteet ja käyttöalue.

HUOMIO: Varmista ennen liikkeellelähtöä, ettei kukaan oleskele koneen kulkureitillä. Anna merkki äänitorvella. Varmista mahdollisimman hyvä näkyvyys kääntämällä päätäsi ja katsomalla suoraan taakse. Käytä peilejä apuna tarkastaessasi koneen ympäristön. Huolehdi siitä, että ikkunat ja peilit ovat puhtaita, oikein säädettyjä ja moitteettomassa kunnossa. Ota avuksesi toinen henkilö antamaan sinulle merkkejä, mikäli näkyvyys on rajoittunut tai liikut ahtaassa ympäristössä.

TÄRKEÄÄ: Vältä laitevahinkoja.

• Asenna kamera tukevaan ja turvalliseen paikkaan.
• Opettele tulkitsemaan kameran näkymää oikein.
• Huolehdi siitä, että kamera pysyy moitteettomassa kunnossa.
• Pidä kameran objektiivi puhtaana.

TÄRKEÄÄ: Varmista, että tiedossasi on tapa, jolla videotallenne välittää kuvan. Sinun on toisin sanoen tiedettävä, onko videokuvassa kyse "peilikuvasta" vai vastaako kuva tilannetta, jossa kuljettaja katsoo taaksepäin.

Traktorit on varustettu videokameralle tarkoitetulla liitännällä (F).

HUOMAA: Kameran sijoittelua rajoittavat johdon pituus ja kulloistakin kameraa koskevat turvallisuusnäkökohdat.

TÄRKEÄÄ: Vältä kameran rikkoutuminen asentamalla kamera sellaiseen paikkaan, jossa se ei ole vaarassa puristua, murskautua eikä ole alttiina potkuille tai iskuille.

RXA0110766-UN-09SEP10

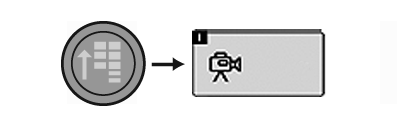

Valikkonäppäin → Videon kuvake

RXA0107758-UN-02AUG10

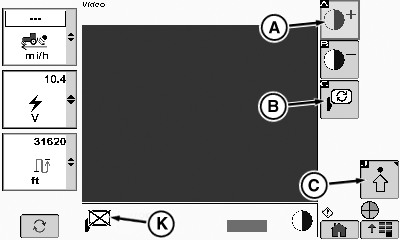

Videon sivu

RXA0107759-UN-02AUG10

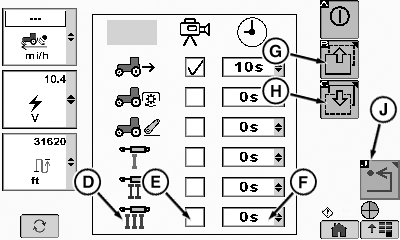

Videoasettelujen sivu

RXA0107760-UN-04JUN10

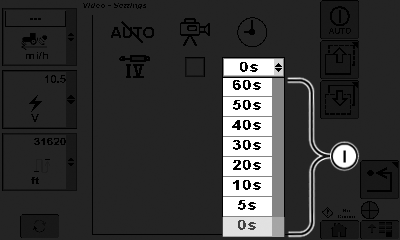

Jälkitoiminta-ajan pudotusruudun vaihtoehdot

A - Kontrastin lisäyksen kuvake

B - Peilikuvan kuvake

C - Lisäasettelujen kuvake

D - Laukaisinvalinnat

E - Laukaisinvalintojen valintaruutu

F - Jälkitoiminta-ajan pudotusruutu

G - Edellisen sivun kuvake

H - Seuraavan sivun kuvake

I - Jälkitoiminta-ajan vaihtoehdot

J - Paluun kuvake

K - Peilikuvan tunnus

1. Yhdistä kamera nelinapaiseen liittimeen, reititä johto ja asenna kamera haluamaasi paikkaan.

2. Asenna taustalevy traktoriin.

3. Valitse videon kuvake CommandCenter™-valikosta.

4. Säädä videokameran tarkennuspiste kuvakkeilla "plus"/"miinus" (A).

5. Käyttäjä voi valita joko tavanomaisen näkymän tai peilikuvanäkymän. Näkymän valintaa voi muuttaa peilikuvan kuvakkeen (B) avulla.

   Jos peilikuva on käytössä, peilikuvan tunnus (K) on näytössä. Jos peilikuva on pois käytöstä, tunnuksen kohdalla on X kuvan mukaisesti.

   HUOMAA: Peilin kuvakkeen (B) avulla käyttäjä voi valita joko kameranäkymän peilikuvan tai normaalin näkymän.

6. Valitse lisäasettelujen kuvake (C).

   HUOMAA: Laukaisin on tapahtuma, joka käynnistää kameran videokuvan näytön. Käyttäjä voi asettaa videosivun näyttöä varten jälkitoiminta-ajan, joka on 5 sekunnin ja 60 sekunnin välillä. Esimerkki: Jos nostolaite toimii laukaisimena ja jälkitoiminta-aika on asetettu lukemaan 0, videosivu ilmestyy näyttöön täsmälleen samanaikaisesti nostolaitteen käyttöönoton hetkellä. Videonäyttö kytkeytyy puolestaan pois päältä välittömästi nostolaitteen liikkeen päätyttyä. Jos jälkitoiminta-ajaksi on asetettu 60 sekuntia, videosivu ilmestyy näyttöön samanaikaisesti nostolaitteen käyttöönoton hetkellä. Videonäyttö kytkeytyy pois päältä 60 sekunnin kuluttua nostolaitteen liikkeen päättymisestä.

   Yhdelle sivulle mahtuu enimmillään kuusi erilaista laukaisinta. Jos laukaisimia on enemmän kuin kuusi, näytöstä puuttuvat laukaisimet voi hakea näyttöön kuvakkeella "edellinen sivu" (G) tai kuvakkeella "seuraava sivu" (H).

7. Valitse haluamasi laukaisin sivun vasemmassa reunassa näkyvistä vaihtoehdoista (D) ja aseta merkki valitsemasi laukaisimen valintaruutuun (E).

8. Valitse haluamasi jälkitoiminta-aika (I) sivun oikeanpuoleisessa sarakkeessa näkyvän pudotusruudun (F) avulla.

9. Edelliseen näyttöön voi palata paluun kuvakkeella (J).
