CommandCenter™-ohjausmonitori - GreenStar™, työkoneen dataväylän kanssa yhteensopivat lisähallintalaitteet

HUOMIO:

RXA0098156-UN-07NOV08

Valikkonäppäin

RXA0103919-UN-02AUG10

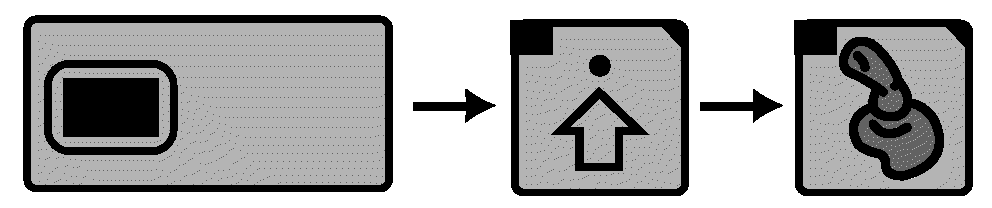

Näyttö → Lisäasetukset → Lisähallintalaite

LX1053239-UN-04JUL11

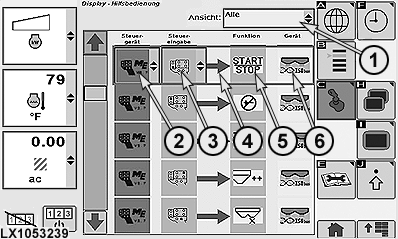

Lisähallintalaitteiden näyttösivu

1 - Katseluvalikko

2 - Lisähallintalaitteet

3 - Lisähallintalaitteiden elementit

4 - Kohdennuksen tilan merkkivalo

5 - Työkoneen toiminto

6 - Työkone

Virheellisen käytön seurauksena työkone voi liikkua tahattomasti.

Ehkäise sivullisille aiheutuvat hengenvaaralliset onnettomuudet. Perehdy monitorin tapaan ohjata työkoneen toimintoja.

Perehdy huolellisesti työkoneen käyttöohjeeseen.

Tämä viesti ilmestyy CommandCenter™-näyttöön, jos järjestelmä on tunnistanut työkoneen dataväylän kanssa yhteensopivan lisähallintalaitteen. Varmista lisähallintalaitteiden ja toimintojen keskinäinen kohdennus. Muuta kohdennusta tarvittaessa. Kuljettaja voi hylätä tai hyväksyä lisähallintalaitteen välittömästi viestin ilmestyttyä siirtymällä vastaavaan ruutuun vierityspyörää pyörittämällä. Valitse sopiva toimintatapa painamalla vahvistusnäppäintä.

• Valinta “Hylkää” poistaa kaikki lisähallintalaitteet käytöstä.
• Valittaessa vaihtoehto “Hyväksy” kaikki lisähallintalaitteet ovat käytössä.

HUOMIO: Jos traktoriin asennetaan toinen hallintalaite, lisähallintalaitteet tulee kohdentaa uudelleen, jotta ne oppisivat tunnistamaan uudet ohjaussignaalit ja signaaleja vastaavat työkoneen toiminnot.

Sivullisille aiheutuvan vakavan tai hengenvaarallisen loukkaantumisen vaaran estämiseksi kuljettaja on vastuussa seuraavista seikoista aina, kun hallintalaitteita muutetaan tai rekisteröidään:

• Tarkasta lisähallintalaitteen asettelu ennen käyttöä varmistaaksesi, että toiminto on kohdennettu oikealle hallintalaitteelle.
• Varmista, että hallintalaitteet ja niiden toiminnot on tunnistettu oikein.
• Varmista, että kaikki käyttäjät tietävät, mikä hallintalaite ohjaa mitäkin toimintoa.
• Varmista, että työkone on ohjattavissa turvallisesti hallintalaitteella.

Valinta “Hylkää” poistaa kaikki lisähallintalaitteet käytöstä.

ISOBUS-yhteensopivilla lisähallintalaitteilla voi ohjata ISOBUS-yhteensopivien työkoneiden toimintoja. Lisähallintalaitteiden sivulla näkyvät työkoneen toiminnot ovat kohdennettavissa saatavissa oleville hallintalaitteille.

HUOMAA: Näyttölaite toimii vain käyttöliittymänä, jossa voi määritellä yksittäisten toimintojen ja hallintalaitteiden signaalien yhteenkuuluvuuden.

Kahdella katkaisimella varustettua ISOBUS-yhteensopivaa lisähallintalaitetta voi käyttää vaikkapa ISOBUS-työkoneen ohjausyksiköllä varustetun vedettävän ruiskun ohjaamiseen. Ruiskulla on kaksi hallittavaa toimintoa: pumppu käyntiin/seis ja puomi päälle/pois. Lisähallintalaitetoiminnon avulla eri toiminnot voi kohdentaa lisähallintalaitteen eri katkaisimiin.

Lisähallintalaitteiden asettelu:

1. Paina valikkonäppäintä.

2. Valitse jokin näyttö.

3. Valitse lisäasettelujen kuvake.

4. Valitse lisähallintalaitteiden kuvake.

   HUOMAA: Lisähallintalaitteiden sivulla käyttäjä voi määrittää lisähallintalaitteiden signaalien (3) ja eri työkoneiden toimintojen (5) yhteenkuuluvuuden. Tätä prosessia kutsutaan hallintalaitteen ja toiminnon kohdennukseksi. Kun kohdennus on saatu päätökseen, toiminnon voi suorittaa aktivoimalla sitä ohjaavan signaalin.

   Mahdolliset toiminnot ja signaalit riippuvat traktoriin kulloinkin liitetyistä ISOBUS-yhteensopivista työkoneista (6).

5. Mahdollisten kohdennusten seulonta tapahtuu katseluvalikossa (1). Valitse haluamasi vaihtoehto ja suorita kohdennus.

   HUOMAA: Lisähallintalaitteessa (2) on useita hallintaelementtejä (3). Ne voivat olla painikkeita, katkaisimia tai säätimiä.

   HUOMAA: Toiminto ja työkone sekä lisähallintalaitteen tunnus ilmestyvät näyttöön, kun hallintalaite on käytössä.

Lisähallintalaitteen ja ohjauselementtien kohdennus työkoneiden toimintoihin:

1. Valitse työkoneen toiminto.

2. Kulloinkin valitun työkoneen toiminnon rivi on korostettu värillisellä nelikulmiolla.

3. Valitse nyt valitsemaltasi riviltä lisähallintalaitteen pudotusvalikko (2).

4. Valitse pudotusvalikosta lisähallintalaite.

5. Sarakkeeseen (3) ilmestyy uusi pudotusvalikko lisähallintalaitteen elementit.

6. Valitse luettelosta hallintaelementti, jonka haluat kohdentaa valitsemaasi toimintoon.

   TÄRKEÄÄ: Luettelossa näkyvät vain hallintalaitteiden elementit, jotka ovat yhteensopivia työkoneen toimintojen kanssa.

7. Näyttöön ilmestyy merkkivalo (4), joka ilmaisee, onko lisähallintalaitteen (2) ja hallintalaitteen elementin (3) kohdennus työkoneen toimintoon onnistunut.

   • Vihreä merkkivalo ilmaisee kohdennuksen onnistuneen.
   • Punainen merkkivalo ilmaisee kohdennuksen epäonnistuneen. Tässä tapauksessa tarkista kohdennus ja muuta sitä tarvittaessa.
