Vetolaite, ohjainkiskojen tarkastus

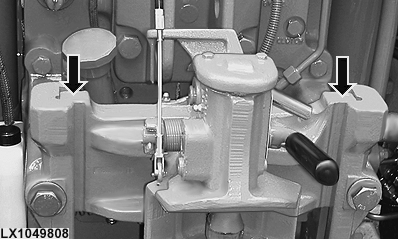

LX1049808-UN-07SEP10

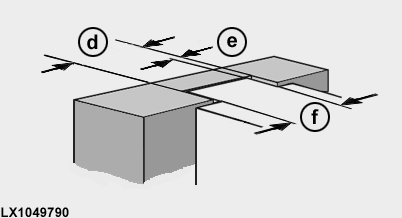

LX1049790-UN-20AUG10
d - Ohjainkiskon leveys
e - Ohjainkiskojen välys
f - Liukukappaleen paksuus
Määritä välys ja kuluminen komponenteista (d) ja (f). Lukitse tätä varten vetokita kaikkiin mahdollisiin asentoihin ja mittaa tämän jälkeen välys.
| Kohde | Mittaus | Ohjepituus |
| Ohjainkomponentit veto- ja työntösuunnassa (e) | Välys | enintään 2,4 mm enintään 0.09 in. |
| Ohjainkiskot, ura (d) vetolaitteessa | Kuluminen | enintään 1,2 mm enintään 0.05 in. |
| Ohjainkiskot, vetolaitteen ohjain (f) | Kuluminen | enintään 0,8 mm enintään 0.03 in. |
|
OULXA64,0002753-22-20110222 |
