Mekaanisen vetolaitteen kulumisen tarkastus

HUOMIO: Osat, jotka ovat kuluneet tai kulumassa loppuun, täytyy vaihtaa uusiin.

LX1031437
LX1031437-UN-24SEP03

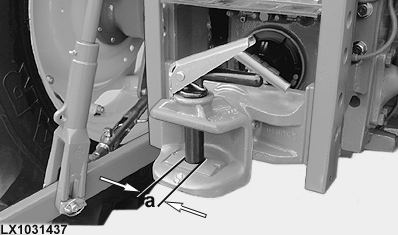

Tarkasta vetotapin halkaisija (a).

KohdeMittausOhjepituus
VetotappiKulumisraja tai vähimmäishalkaisijavähintään 29,0 mm vähintään 1.14 in.

LX1047989
LX1047989-UN-23SEP09

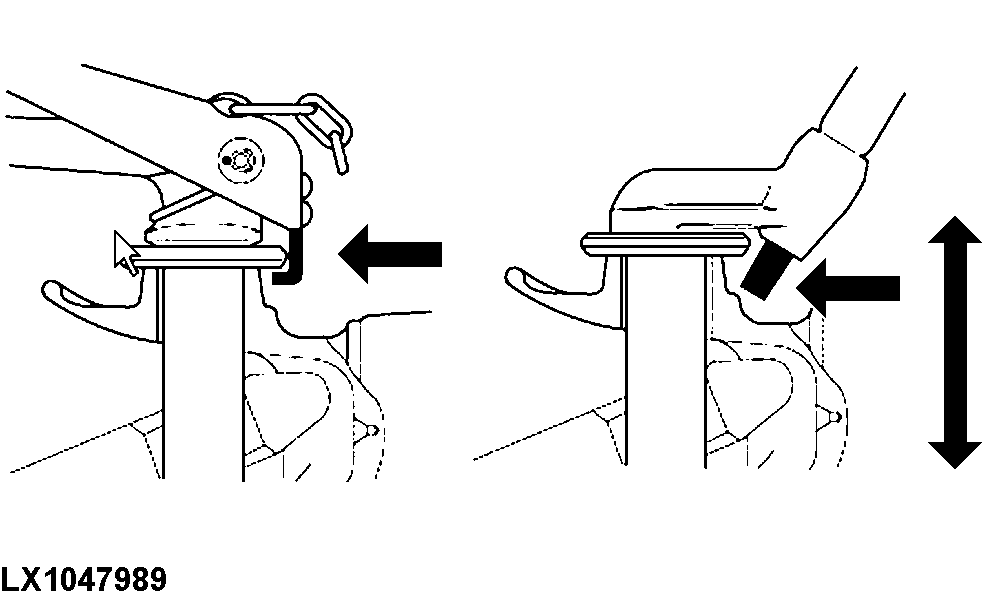

Tarkasta, onko vetotapin pystysuuntainen välys hyväksyttävä.

KohdeMittausOhjepituus
VetotappiVälysenintään 6 mm enintään 0.24 in.

LX1031438
LX1031438-UN-24SEP03

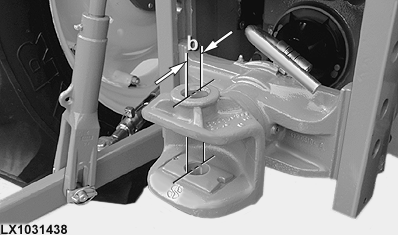

Tarkasta vastakappaleen reiän halkaisija (b).

KohdeMittausOhjepituus
Vastakappaleen reiät ylhäällä ja alhaalla (kulkusuuntaan mitattuna)Kulumisraja tai vähimmäishalkaisijaenintään 35,0 mm (soikio) enintään 1.38 in. (soikio)

LX1048786
LX1048786-UN-09DEC09

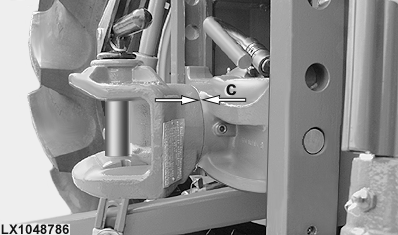

Määritä vetolaitteen ja vastakappaleen välys (c).

KohdeMittausOhjepituus
Vetolaite ja vastakappaleVälysenintään 3,0 mm enintään 0.12 in.

OULXA64,0002754-22-20110222
