CommandCenter™-ohjausmonitori - Muiden valmistajien tutkien kalibrointi manuaalisesti

RXA0098156-UN-07NOV08

Valikkonäppäin

RXA0110753-UN-20SEP10

Suoritusmittaristo → Suoritusmittariston asettelut → Tutkan kalibrointi

RXA0106592-UN-02AUG10

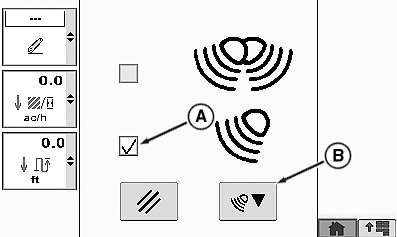

Kalibroinnin ruutu

A - Valintaruutu, muun valmistajan tutka käytössä

B - Kalibroinnin ruutu

HUOMAA: Manuaalista kalibrointia ei saa suorittaa kaksisäteisen John Deere™ -tutkan tapauksessa.

Käytä automaattista kalibrointia vain JOHN DEEREN kaksisäteisen tutkan yhteydessä. Tutustu tämän osan kohtaan CommandCenter™-ohjausmonitori - John Deeren kaksisäteisen tutkan kalibrointi.

Tutkan manuaalisen kalibroinnin yhteydessä lasketaan tutkan pulssit suhteessa ajonopeuteen. Ajonopeuden ja tutkan nopeuden vertailu tapahtuu automaattisesti. Lisätietoja tämän osan kohdassa CommandCenter™-ohjausmonitori - Ajonopeuden sovittaminen yhteen tutkan mittaaman nopeuden kanssa.

Valmistelut:

Kuormittamaton traktori (ilman kuormaa)

Merkitse kovalle, tasaiselle ja kuivalle pinnalle 122 m:n (400 jalan) pituinen rata. Aseta radan alkuun ja loppuun helposti näkyvät merkit.

Kalibrointi:

1. Aja kuormaamaton traktori radan lähtöviivalle, mutta älä ylitä viivaa.

2. Paina valikkonäppäintä.

3. Valitse suoritusmittaristo.

4. Valitse suoritusmittariston asettelujen kuvake.

5. Valitse sivun alareunasta tutkan kalibroinnin painike.

6. Aseta valintamerkki (hakanen) muun valmistajan tutkan valintaruutuun (A).

7. Valitse kalibroinnin ruutu (B) ja noudata CommandCenter™-ohjausmonitorin antamia ohjeita.

8. Kalibroinnin tulokset ilmestyvät CommandCenter™-ohjausmonitorin näyttöön.

9. Jos epäonnistumisesta kertova viesti ilmestyy, toista toimenpiteet.

   HUOMAA: Jos kalibrointi epäonnistuu kolmannen perättäisen yrityksen yhteydessä, ota yhteyttä John Deere -jälleenmyyjään.
