Etunostolaite

LX1046206-UN-22JUN11

Etunostolaitetta käytetään ulosottoventtiilin I avulla.

Vetovarren koukkujen lukitus

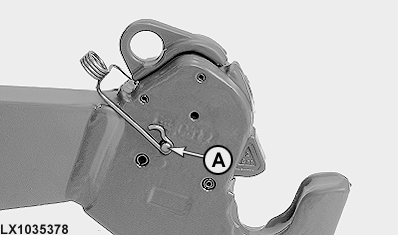

LX1035378-UN-18JAN05

A — Lukitusosasarja

HUOMIO: Jos kytkettynä on epäsymmetrisellä kuormalla varustettuja työkoneita (esim. sivulle kiinnitetty niittolaite) tai mikäli ajat korkeiden pensaikkojen ja puuston halki (esim. metsässä), vetovarsien tahaton avautuminen tulee estää.

Käytä molemmissa kiinnityskoukuissa John Deere™-lukitusosasarjaa AL165485.

Vetovarsien asento

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

LX1046209-UN-22JUN11

B — Vetovarret lukittuina

C — Vetovarret siirtoajoasennossa

Sulkuventtiili

LX1054666-UN-10APR12

LX1046210-UN-22JUN11

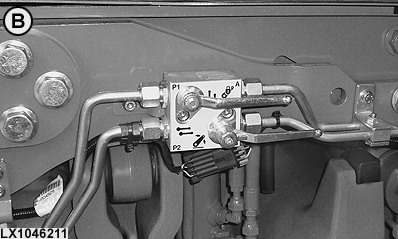

LX1046211-UN-22JUN11

Ylimääräisen sulkuventtiilin ansiosta käytettävissä on seuraavat valinnat:

A — Öljyvirtaus estynyt

B — Nosto ja lasku öljynpaineen avulla

HUOMIO: Jos ulosottoventtiili I on varustettu takapään lisäliittimillä (takatyökoneiden käyttöä varten), sulkuventtiili (A) on lukittava, ennen kuin takatyökoneita ohjataan ulosottoventtiilillä I.

HUOMAA: Jos niittolaitteen leikkuukorkeutta rajoitetaan ketjun avulla, vältä vauriot valitsemalla vaihtoehdon (B). Aseta ulosottoventtiili I lisäksi kellunta-asentoon laskiessasi niittolaitetta.

Laskunopeuden säätöventtiili

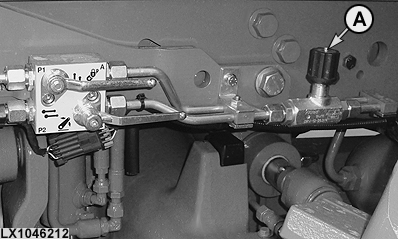

LX1046212-UN-22JUN11

Laskunopeuden säätöventtiilin (A) ansiosta etunostolaitteen voi laskea hallitusti. Laskunopeuden säätöventtiiliä voi säätää portaattomasti avoimen asennon (käännetty kokonaan vastapäivään) ja suljetun asennon (käännetty kokonaan myötäpäivään) välillä (enintään 10 kierrosta).

Laskunopeus on tehtaalla asetettu noin 5-6 sekuntiin (4 kierrosta vastapäivään).

Pikaliittimet ja 7-napainen pistorasia (ECE) edessä

LX1046213-UN-22JUN11

A — Pikaliittimet, ulosottoventtiili II

Pikaliittimet (A) saavat paineen ulosottoventtiililtä II tai III.

HUOMIO: Kun eteen on kiinnitetty työkone, älä enää liitä muita laitteita ulosottoventtiiliin II.

HUOMIO: Hydrauliikan suurin toimintapaine on 20000 kPa (200 bar; 2900 psi). Käytä vain alkuperäisiä John Deere -osia sekä oman turvallisuutesi että järjestelmän toiminnan takaamiseksi.

Hydrauliikkaletkun saa liittää pikaliittimiin ja irrottaa liittimistä vain, jos liittimillä ei ole painetta.

Yhdistä letkuliitin painamalla sen tiukasti kiinni pikaliittimeen.

Irrota letku nykäisemällä siitä lujasti.

B — 7-napainen pistorasia (ECE) edessä

Pistorasiaa käytetään työkoneeseen asennettujen sähkölaitteiden liittämiseen. Asenna traktoriin kytkettyyn työkoneeseen aina lisävalo, mikäli työkone peittää traktorin etuosan valot tai muut valot.

Niittolaitteen ripustuspidikkeet (jos varustuksessa)

LX1046214-UN-22JUN11

A — Ketjun aukko

B — Jousen poraus

Aukosta (A) voi kytkeä leikkauskorkeuden rajoittamiseen käytettävän ketjun.

HUOMAA: Ehkäise vauriot tässä tapauksessa valitsemalla sulkuventtiilin asennon (B). Aseta ulosottoventtiili I lisäksi kellunta-asentoon laskiessasi niittolaitetta.

Poraukseen (B) voi kiinnittää vaimennusjousen.

Turvallisuus

HUOMIO: Enimmäisakselipainoja ja renkaiden kantavuutta koskevien rajojen noudattaminen on tärkeää käytettäessä etunostolaitetta.

HUOMIO: Etutyökone heikentää traktorin ajo-ominaisuuksia. Sovita traktorin käsittelytapa traktorin muuttuneisiin ajo-ominaisuuksiin.

HUOMIO: Laske etutyökoneet aina maahan, mikäli traktori jää ilman valvontaa.

HUOMIO: Laske etutyökone maahan ja pysäytä moottori, ennen kuin liität työkoneen etupikaliittimiin.

HUOMIO: Muista aina, että traktorin etupään mitat ovat muuttuneet. Tämä on erityisen tärkeää muistaa silloin, kun poistut maatilalta tai pellolta samoin kuin tieliikenteessä ja risteyksissä. Käytä epäselvissä tilanteissa avustajaa.

HUOMIO: Noudata paikallisia valaistusta koskevia määräyksiä. Etutyökone saattaa peittää ajovalot ja suuntavilkut. Käytä tässä tapauksessa lisävaloja.

HUOMIO: Kun etunostolaitetta ei käytetä, vetovarret on aina käännettävä ylös.
