Yleisiä pyöriä, renkaita ja raidevälejä koskevia ohjeita

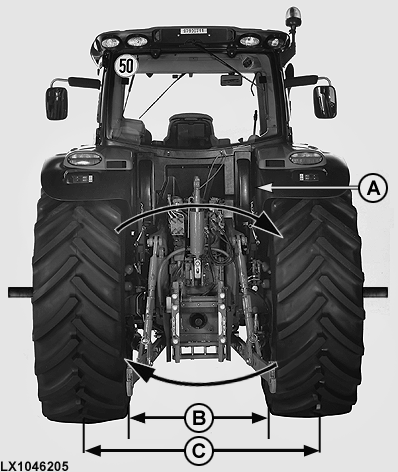

LX1046205-UN-17JUN11

A - Etäisyys sisemmän pyörän ja lokasuojan välillä

B - Vetävien pyörien sisäpuolien välinen etäisyys

C - Pienin etäisyys renkaiden keskiviivojen välillä

Pyörät on asennettu akselin toiselle puolelle, jotta vanteen asentoa muuttamalla saavutetaan laajempi säätöalue. Asenna renkaat traktorin toiselle puolelle. Varmista, että renkaiden pyörimissuunta pysyy oikeana.

TÄRKEÄÄ: Renkaiden etäisyyden lokasuojista (A) tulee olla vähintään 40 mm (1.58 in.)¹. Renkaiden keskinäisen etäisyyden (B) tulee olla vähintään 1070 mm (42 in.), ja renkaiden on oltava yhtä etäällä traktorin keskiviivasta.

Pienimmät raidevälit on määritelty niin, että polttonestesäiliöön ja lokasuojiin jää riittävän suuret etäisyydet.

Renkaiden keskiviivojen väliin on jäätävä vähintään 1524 mm:n (60 in.) etäisyys (C).

Tarkista, että työkoneen ja takarenkaiden väliin jää riittävästi vapaata tilaa.

ÄLÄ käytä yhtä aikaa vyö- ja ristikudosrenkaita samassa akselissa.

Samaan akseliin asennettavien veto- ja paripyörien rengaspaineiden tulee olla yhtä suuria.

Paripyörillä varustetuissa traktoreissa valetut pyörät asennetaan sisäpuolelle ja teräspyörät ulkopuolelle.

Vyörenkaiden liian suuri paine heikentää koneen suorituskykyä. Sopivan rengaspaineen käyttö varmistaa parhaan mahdollisen suorituskyvyn vetotöissä.

HUOMIO: Ehkäise tapaturmat ja traktorin riittämätön vakaus. Älä koskaan käytä traktoria yksinkertaisilla renkailla, joiden raidevälit ovat alle 1520 mm (60 in.).

TÄRKEÄÄ: Yksinkertaisten renkaiden välinen etäisyys ei saa ylittää 2800 mm (110 in.) raskaita kuormia vedettäessä.

TÄRKEÄÄ: Renkaat EIVÄT saa koskettaa vetovarsia tai nostotankoja. Nostotankojen ja renkaiden välistä etäisyyttä voi lisätä asentamalla nostotangot vetovarsien etureikiin.

Hydraulisten tai mekaanisten sivurajoitinten tulee olla lukittu vetovarsien ollessa nostoasennossa (myös siinä tapauksessa, että työkonetta ei ole kytketty).

Jos renkaat koskettavat kaikista näistä toimenpiteistä huolimatta renkaita, raideväliä on kasvatettava.
