Painot, etuosa, asennus

LX1046219-UN-22JUN11

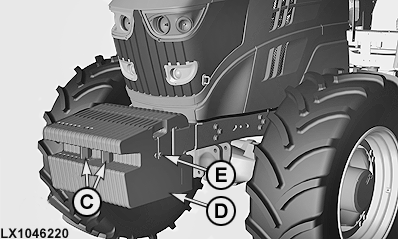

LX1046220-UN-22JUN11

A - Peruspaino

B - Ruuvien kiristäminen

C - Kita

D - Lisäpainot

E - Ruuvit

Etupainosarja koostuu yhdestä peruspainosta (A) ja 18 lisäpainosta (E).

TÄRKEÄÄ: Kiristä peruspainon (A) kiinnitysruuvit (B) kireyteen 600 N˙m (440 lb-ft) ja lisäpainojen (E) ruuvit (D) kireyteen 230 N˙m (170 lb-ft).

Traktoriin voi asentaa 18 lisäpainoa (D).

Kukin lisäpaino painaa 50 kg (110 lb). Jokainen 10 kg:n (22 lb) painon lisäys kuormittaa etuakselia n. 12 kg (26.5 lb) lisää.

TÄRKEÄÄ: Kun lisäpainoja asennetaan kuusi tai enemmän, niiden muodostelman on oltava kidan muotoinen (C).

Vetokitaa saa käyttää ainoastaan järjestelytöihin ja hinaukseen kovapohjaisella tiellä.
