Kiinnitys peruspainoon

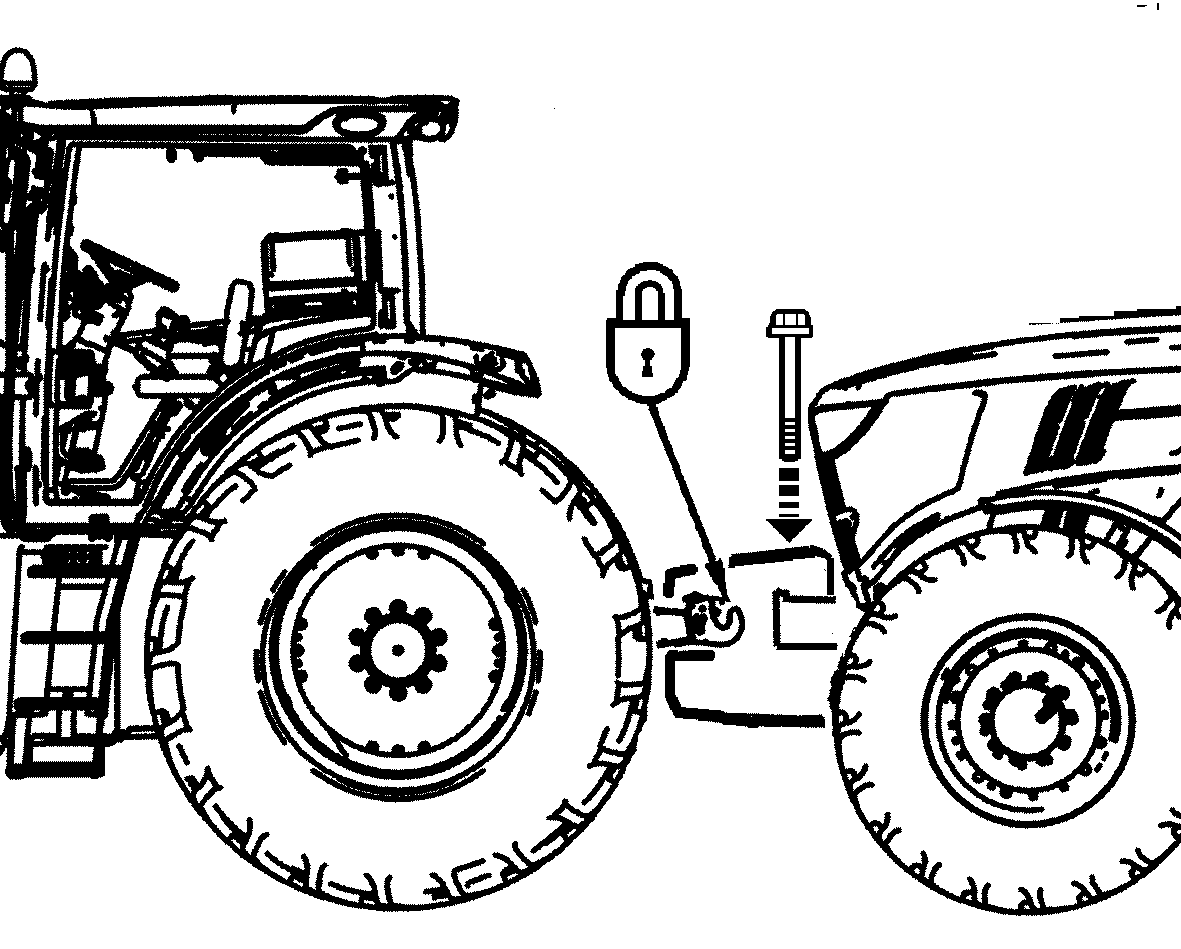

LX1046223-UN-13JUL11

Ripusta lisäpainoyksikkö sopivan traktorin vetovarsille ja peruuta traktori sen traktorin eteen, johon lisäpainoyksikkö on määrä kiinnittää.

HUOMAA: Kun lisäpainoyksikkö on kiinnitetty, tavanomaisten etulisäpainojen käyttö ei ole enää mahdollista. Poikkeuksena tästä on 180 kg:n (400 lb) lisäpaino.

Laske lisäpainoyksikkö peruspainon päälle. Varmista, että paino asettuu kunnolla paikalleen.

ÄLÄ irrota painoa aputraktorin vetovarsista vielä tässä vaiheessa. Asenna ja kiristä kiinnitysruuvi ensin ja tutustu tämän jälkeen seuraavaan kuvaukseen.

HUOMIO: Varmista, ettei kukaan oleskele vaaravyöhykkeellä.

HUOMIO: Kytke lisäpainoyksikön vastaanottavan traktorin vaihteiston lukko päälle.

HUOMIO: Valitse aputraktorin nostolaitteessa syvyyssäädön asento.

HUOMIO: Tarkasta, että vetovarsien koukut lukittuvat kunnolla.

TÄRKEÄÄ: Asennus etupäähän on sallittua vain etuvedolla varustetuissa traktoreissa!

TÄRKEÄÄ: Älä ylitä sallittuja akselipainoja äläkä renkaiden ja vanteiden enimmäiskantavuutta. Tutustu käyttöohjeeseen ja valmistajan ohjeisiin.

TÄRKEÄÄ: ÄLÄ käytä kiinnittämiseen työntövartta.

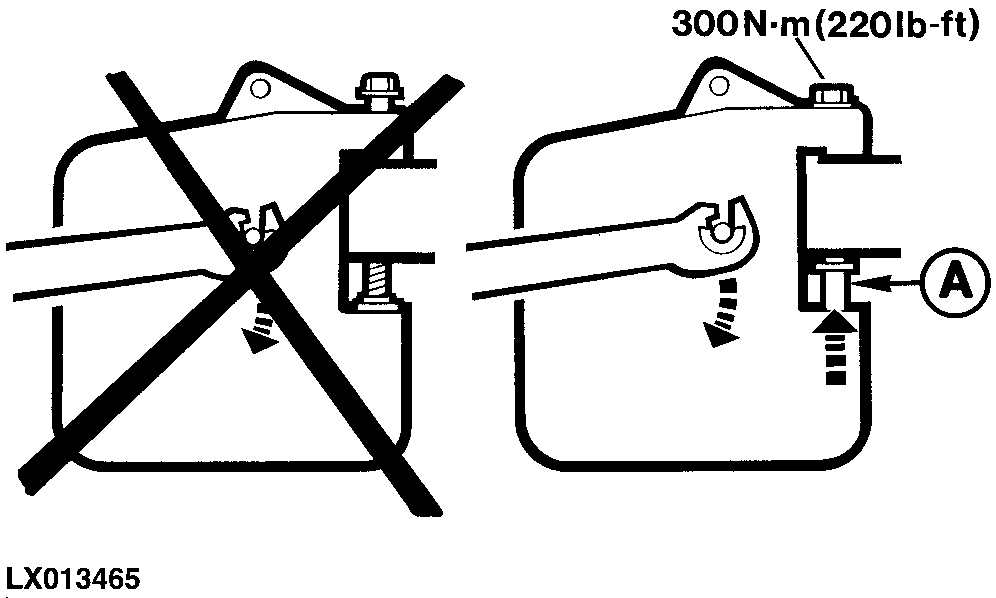

LX013465-UN-03APR96

HUOMIO: Pidä lisäpainoyksikkö ripustettuna, kunnes kiinnitysruuvi on kierretty täysin sisään ja ruuvi on tiukasti paikallaan. Varmista myös, että kiinnitysmutteri (A) on kiinni peruspainossa.

Kiristä ruuvi kireyteen 300 N˙m (220 lb.-ft.).

Irrota tämän jälkeen vetovarret ja kiristä painon vastaanottava pultti täysin kiinni.

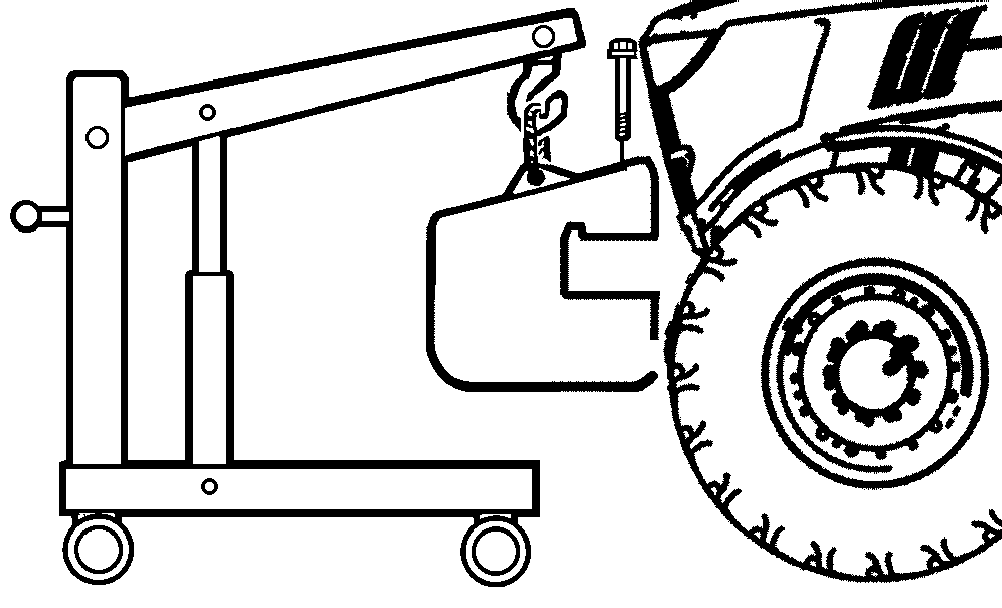

LX1046224-UN-13JUL11

Lisäpainoyksikkö voidaan kiinnittää nosturia tai muuta sopivaa nostovälinettä käyttäen. Ripusta paino valetusta silmukasta.

Kun paino on oikealla paikallaan peruspainon päällä, asenna kiinnitysruuvi. Älä irrota nostovälinettä painosta, ennen kuin ruuvi on asennettu paikalleen.

Kiristä kiinnitysruuvi kireyteen 300 N˙m (220 lb.-ft.).

HUOMIO: Pidä lisäpainoyksikkö ripustettuna, kunnes kiinnitysruuvi on kierretty täysin sisään ja kiinnitysmutteri on kiinni peruspainossa.

HUOMIO: Tavanomaisia nostovarusteita käytettäessä tulee varmistaa, että niiden kantavuus on riittävä.

HUOMIO: Käytä vain hyväksyttyjä nostolaitteita.
