Diagnostiikkaosoitteiden haku ja toiminta, varustuksessa CommandCenter™-ohjausmonitori (asiakkaan taso)

Tässä ovat nähtävissä asiakkaalle tärkeät diagnostiikkaosoitteet.

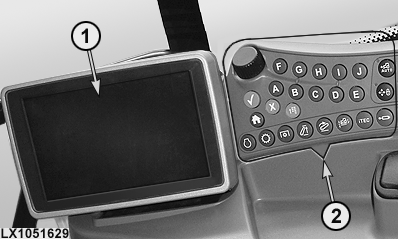

LX1051629-UN-22FEB11

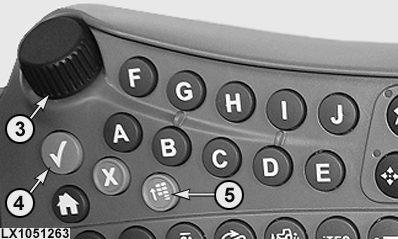

LX1051263-UN-22FEB11

1 - CommandCenter™

2 - Näppäinpaneeli

3 - Vierityspyörä (arvojen valitseminen ja asettelu)

4 - Vahvistusnäppäin (tietojen vahvistaminen, piilottaminen, tallentaminen, toimintojen käynnistäminen)

5 - Valikkonäppäin

CommandCenter™-monitoriin voi siirtyä näppäinpaneelin näppäinten ja vierityspyörän avulla.

1.

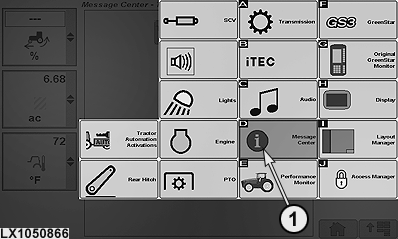

   LX1050866-UN-12OCT11

   Valikko

   1 - Viestikeskuksen sivun kuvake

   Paina valikkonäppäintä.

   HUOMAA: Jos CommandCenter™-monitorissa näkyy vikakoodeja tai opastusviestejä, paina vahvistusnäppäintä, kunnes kaikki vikakoodit ja viestit ovat poistuneet näytöstä.

   Valitse vierityspyörällä viestikeskuksen sivun kuvake ja paina tämän jälkeen vahvistusnäppäintä.

   HUOMAA: Kuvakkeiden järjestys näytössä saattaa vaihdella erilaisten ajoneuvon asetteluiden vuoksi.

---




2.
   LX1050867-UN-12OCT11

   Viestikeskuksen sivu

   G - Diagnostiikkaosoitteiden kuvake

   Valitse vierityspyörällä diagnostiikkaosoitteiden kuvake ja paina tämän jälkeen vahvistusnäppäintä.

---




3.

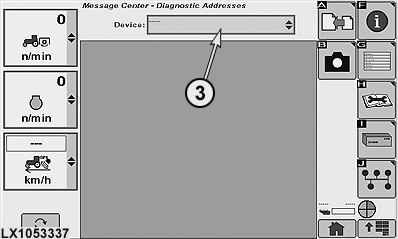

   LX1053337-UN-29NOV11

   Pudotusvalikko

   S - Pudotusvalikko

   Valitse vierityspyörällä pudotusvalikon kuvake ja paina tämän jälkeen vahvistusnäppäintä.

---




4.

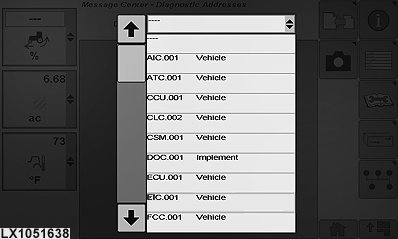

   LX1051638-UN-23FEB11

   Valitse haluamasi ohjausohjelma vierityspyörällä ja paina tämän jälkeen vahvistuspainiketta.

   Luettelossa voi liikkua ylös- ja alaspäin vierityspyörän avulla.

   HUOMAA: Ohjausohjelmien luettelo saattaa vaihdella varusteluerojen vuoksi.

---




5.

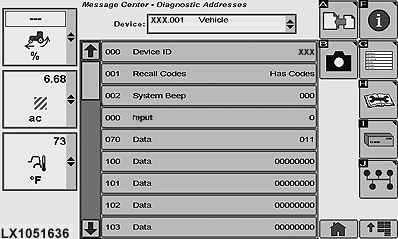

   LX1051636-UN-23FEB11

   Valitse haluamasi osoite vierityspyörällä ja paina tämän jälkeen vahvistuspainiketta.

---




6.

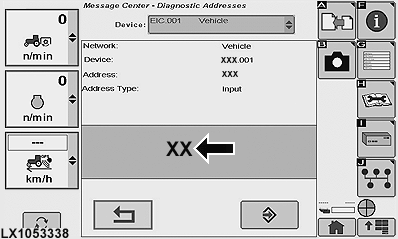

   LX1053338-UN-29NOV11

   4 - Tallennuksen kuvake

   5 - Peruutuskuvake

   Ruudussa näkyvää arvoa voi muuttaa vain, jos kyseessä on asetteluosoite.

   Valitse arvo vierityspyörällä ja paina tämän jälkeen vahvistuspainiketta.

   Asettele sopiva arvo vierityspyörällä ja paina tämän jälkeen vahvistuspainiketta.

   Arvon voi tallentaa valitsemalla vierityspyörällä tallennuksen kuvakkeen ja painamalla tämän jälkeen vahvistuspainiketta.

   Toimenpiteen voi peruuttaa tai näytöstä poistua valitsemalla vierityspyörällä peruutuksen kuvake ja painamalla tämän jälkeen vahvistuspainiketta.

   Mukautus

   Käytä taulukon lukemia ja syötä lukemat oikeisiin asetteluosoitteisiin ottaaksesi halutut mukautukset käyttöön tai pois käytöstä.

   ATC 033 - Lämpötilan näytön asettelu
   Näyttö vaihtelee 10 sekunnin välein kuljettajan säätämän lämpötilan ja ulkolämpötilan näytön välillä..............	0
   Säädetty lämpötila jatkuvasti näytössä (tehdasasetus) ..............	1
   PTQ 167 - Aluevaihdevivun irtikytkentäpainikkeen ottaminen käyttöön tai pois käytöstä
   Aluevaihdevivun irtikytkentäpainike pois käytöstä ..............	0
   Aluevaihdevivun irtikytkentäpainike on käytössä ..............	1

---
