Mekaaninen monitoimivipu, varustuksessa etukuormaimen vaimennus

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

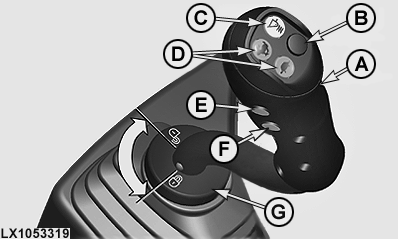

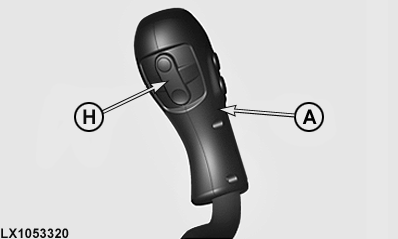

A - Monitoimivipu

B - Memo™-painike (ei Pohjois-Amerikassa)

C - Etukuormaimen vaimennuksen aktivointipainike

D - Vaihtamispainikkeet

E - Painike, etutyökoneen suuntausventtiili 1 (ei Pohjois-Amerikassa)

F - Painike, etutyökoneen suuntausventtiili 2 (ei Pohjois-Amerikassa)

G - Lukitusrengas (kuljetuslukitus)

H - Noston /laskun keinukatkaisin

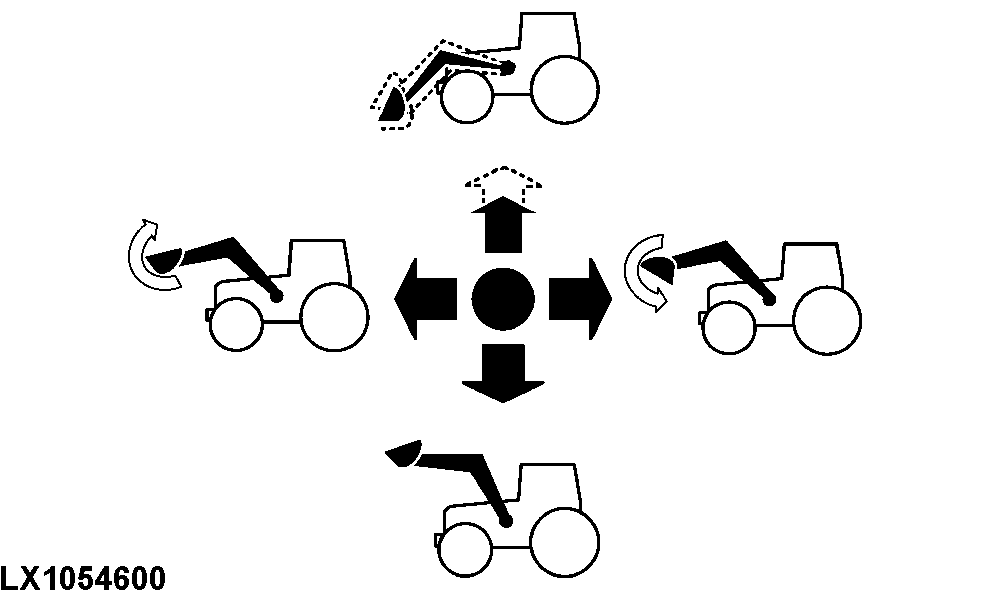

Perustoiminnot:

• Lukitseminen kääntämällä lukitusrengasta oikealle
• Lukituksen vapautus kääntämällä lukitusrengasta vasemmalle
• Vipu taakse = etukuormaimen nosto
• Vipu eteen havaittavaan vastuspisteeseen saakka = etukuormaimen lasku
• Vipu eteen havaittavan vastuspisteen yli (lukitus) = etukuormaimen kellunta-asento
• Vipu vasemmalle = kauha kallistuu ylös
• Vipu oikealle = kauha kallistuu alas

Lisätoiminnot ja ohjelmointi:

Monitoimivivulla (A) voidaan ohjata kahta hallintaventtiiliä (M-ICV) samanaikaisesti. Kolmatta hallintaventtiiliä voi ohjata keinukatkaisimesta (H), jolloin on mahdollista ohjata lisätoimintoa.

Jos Memo™-painiketta (B) painetaan noston tai laskun aikana, etukuormain liikkuu vain esisäädettyyn asentoon.

Painikkeiden (E) ja (F) painaminen kytkee työkoneen suuntausventtiilit päälle, jolloin lisätoiminnot ovat ohjattavissa.

HUOMAA: Lisätietoja on työkoneen käyttöohjeessa. Etukuormaimen vaimennus on aktivoitava, ennen kuin sitä voi käyttää.

Etukuormaimen vaimennuksen voi kytkeä päälle ja pois päältä painikkeesta (C). Kun etukuormaimen vaimennus on kytketty päälle, painikkeen (C) LED-valo syttyy.

Vaihtamispainikkeilla (D) voidaan vaihtaa vaihteita.

HUOMIO: Aina, kun etukuormainta ei käytetä, monitoimivipu täytyy lukita. Lukitse monitoimivipu kääntämällä lukitusrengasta (G). Tarkasta, että monitoimivipua ei voi liikuttaa. Jos lukitusta ei tehdä, etukuormain saattaa tahattomasti kytkeytyä päälle, kun traktori liikkuu. Tästä voi seurata vakavia onnettomuuksia.

Etukuormaimen vaimennuksen aktivointi

1. Pidä painiketta (C) painettuna ja käännä virta päälle.
2. Pidä painiketta (C) painettuna vielä vähintään 5 sekuntia, kunnes painikkeen LED-valo alkaa vilkkua.
3. Vapauta painike ja paina sitä uudelleen 5 sekunnin kuluessa, jolloin pääset siirtymään ohjelmointitilaan.
4. Etukuormaimen senhetkinen ohjelmointi havainnollistetaan seuraavalla tavalla:

   LED-valo on koko ajan sammunut==> etukuormaimen vaimennus pois käytöstä

   LED-valo palaa koko ajan ==> etukuormaimen vaimennus käytössä

5. Etukuormaimen vaimennuksen voi ottaa käyttöön tai poistaa käytöstä painamalla painiketta (C).
6. Ohjelmointitilasta voi poistua ja asettelun tallentaa painamalla mitä tahansa monitoimivivun painiketta tai kääntämällä virran pois päältä.
