Mitat

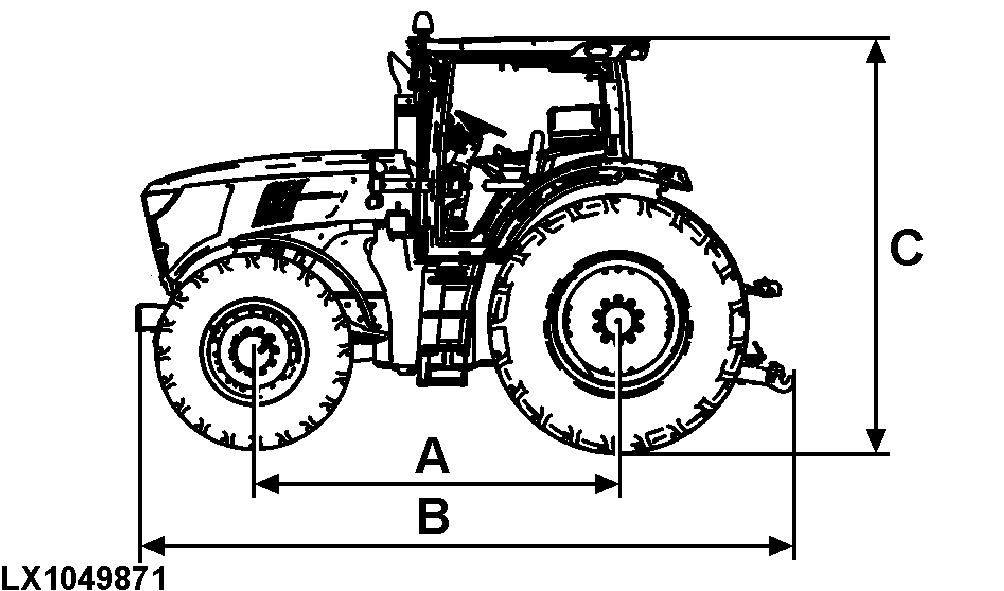

LX1049871-UN-26JAN11

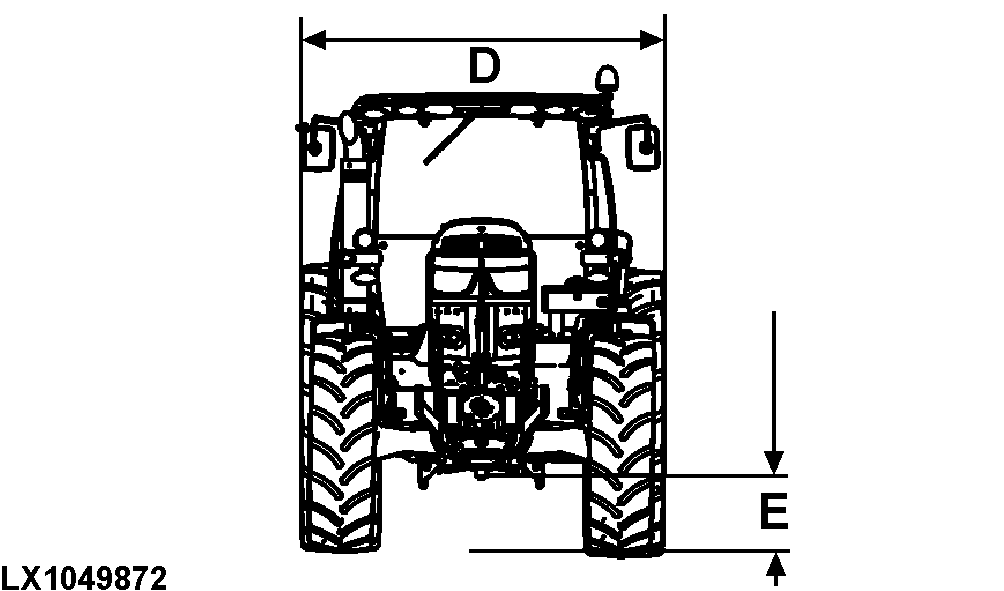

LX1049872-UN-26JAN11

	6105R - 6125R	6130R
A - Akseliväli ..............	2580 mm (101.6 in.)	2765 mm (108.9 in.)
B - Pituus
• peruspainosta vetovarteen vaaka-asennossa ..............	4542 mm (178.8 in.)	4895 mm (192.7 in.)
• etupainosta vetovarteen vaaka-asennossa ..............	4964 mm (195.4 in.)	5317 mm (209.3 in.)
C - Korkeus
- maasta ohjaamon kattoon (ilman vilkkumajakkaa)
• EI ohjaamon jousitusta ..............	2797 mm (110.1 in.)	2937 mm (115.6 in.)
• ohjaamon jousitus keskiasennossaan ..............	2877 mm (113.3 in.)	2937 mm (115.6 in.)
• pienin kokonaiskorkeus ..............	2672 mm (105.2 in.)	2862 mm (112.7 in.)
• suurin kokonaiskorkeus ..............	2887 mm (113.7 in.)	2937 mm (115.6 in.)
- taka-akselin keskikohdasta ohjaamon kattoon (ilman vilkkumajakkaa)
• EI ohjaamon jousitusta ..............	1972 mm (77.6 in.)	2062 mm (81.2 in.)
• ohjaamon jousitus keskiasennossaan ..............	2062 mm (113.7 in.)	2062 mm (81.2 in.)
D - Leveys
• etuakseli - laipasta laippaan ..............	1680 mm (66.1 in.)	1780 mm (70.1 in.)
• etuakseli - suurin raideväli ilman jatkokappaletta ..............	2015 mm (79.3 in.)	2250 mm (88.6 in.)
• taka-akseli - laipasta laippaan ..............	1552 mm (61.1 in.)	1664 mm (65.5 in.)
• enimmäisleveys tiellä ajamista varten ..............	2550 mm (100.4 in.)	2550 mm (100.4 in.)
E - Maavara ..............	500 mm (19.7 in.)	530 mm (20.9 in.)
Kaikki mittaukset on tehty seuraavilla renkailla varustettuna
• etupyörien renkaat ..............	540/65 R24	540/65 R28
• halkaisija ..............	134 cm (52.8 in.)	144 cm (56.2 in.)
• takapyörien renkaat ..............	600/65 R38	650/65 R38
• halkaisija ..............	178 cm (70.1 in.)	185 cm (72.8 in.)
