Sulake- ja relerasia (PLB)

Yleistä

LX1053352-UN-10JAN12

LX1053353-UN-10JAN12

LX1053354-UN-10JAN12

TÄRKEÄÄ: Älä koskaan asenna alkuperäissulaketta suurempaa sulaketta, jotta johdotus ja laitteet eivät vaurioidu.

TÄRKEÄÄ: Osa sulake-/relepaikoista ei ole käytössä traktorin toimitushetkellä. Näiden paikkojen tulee myös jäädä tyhjäksi, kunnes niitä tarvitaan traktoriin tehtävien jälkiasennusten yhteydessä.

Sulakerasiaan Power Link Box (PLB) sisältyvät sulakkeet ja releet sijaitsevat oikeanpuoleisten portaiden takana.

TÄRKEÄÄ: Jos traktorin varustuksessa on porrasvalo (B), valo on irrotettava ennen portaiden irrotusta. Poista tätä varten ruuvit (C) ja irrota paneeli. Irrota tämän jälkeen porrasvalon lampun ruuvit ja itse lamppu (B).

Irrota portaiden kiinnitysruuvit (A) ja tämän jälkeen itse portaat.

Irrota ruuvit (D) ja ota sulake- ja relerasian (PLB) kansi pois.

Sulake- ja relerasian (PLB) sisältö

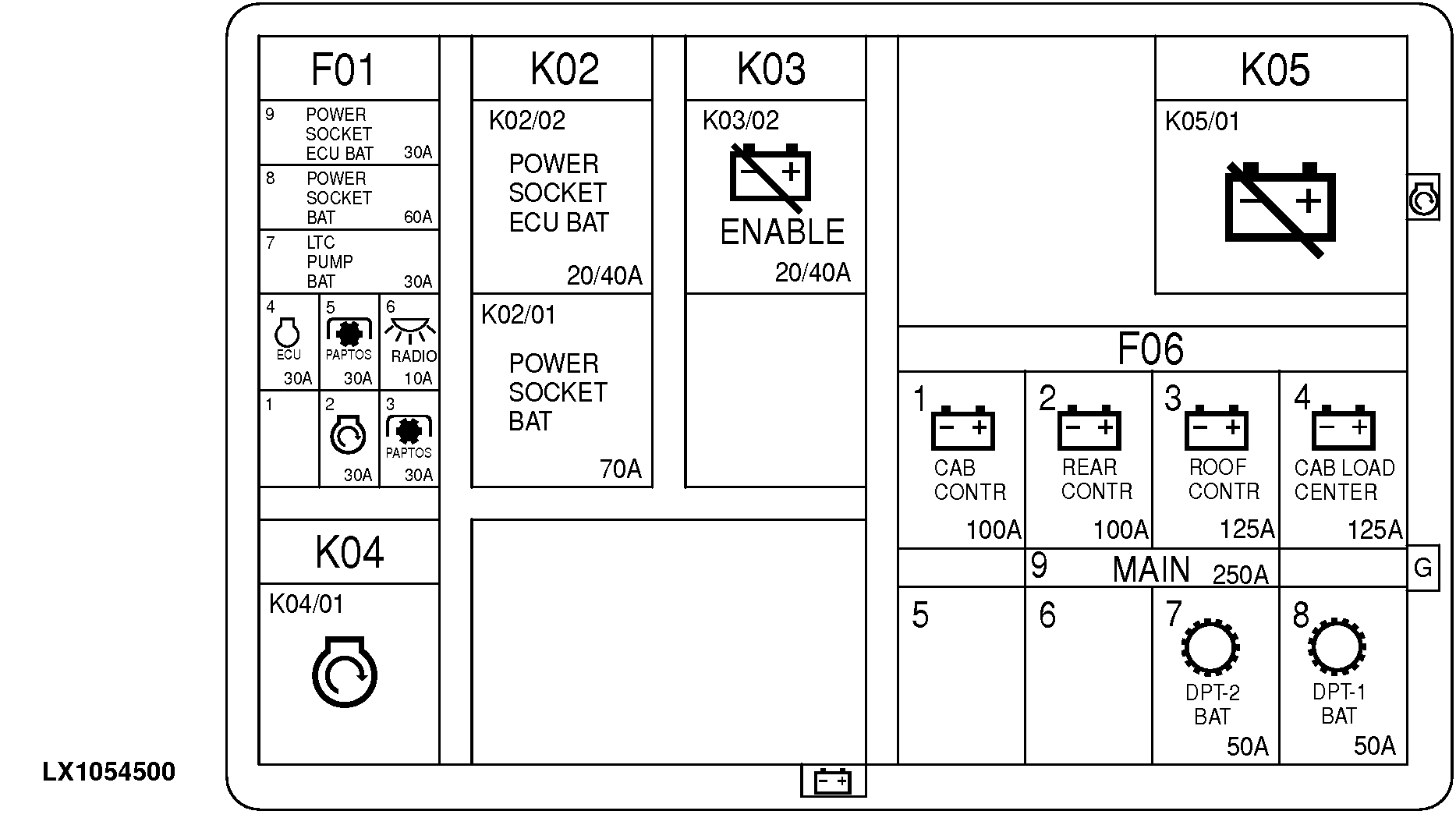

LX1054500-UN-22DEC11

Sulakkeet (PLB)				Sulakkeet (PLB)
Sulakkeen nro	Koko (A)	Komponentti		Sulakkeen nro	Koko (A)	Komponentti	Kiristystiukkuus
F01PLB/01	-	Ei käytössä		F06PLB/01	100 A	Ohjaamon ohjausyksikön syöttöjännite	4,5 N·m (3.3 lb.-ft.)
F01PLB/02	30 A	Käynnistinmoottorin rele		F06PLB/02	100 A	Takarungon ohjausyksikön syöttöjännite	4,5 N·m (3.3 lb.-ft.)
F01PLB/03	30 A	Magneettikäämit takavoimanoton nopeuksia varten (PAPTOS)		F06PLB/03	125 A	Katon ohjausyksikön syöttöjännite	4,5 N·m (3.3 lb.-ft.)
F01PLB/04	30 A	Moottorin ohjausyksikkö ECU		F06PLB/04	125 A	Sulake- ja relerasian (LCS) syöttöjännite	4,5 N·m (3.3 lb.-ft.)
F01PLB/05	30 A	Magneettikäämit takavoimanoton nopeuksia varten (PAPTOS)		F01PLB/05	-	Ei käytössä	4,5 N·m (3.3 lb.-ft.)
F01PLB/06	10 A	Akkujännitteen sulake (vain akkukatkaisimen yhteydessä)		F06PLB/06	-	Ei käytössä	4,5 N·m (3.3 lb.-ft.)
F01PLB/07	-	Ei käytössä (varuste ei toistaiseksi käytettävissä)		F06PLB/07	- 50 A	Ei käytössä DDT-vaihteiston magneettikäämit	4,5 N·m (3.3 lb.-ft.)
F01PLB/08	60 A	Työkoneiden pistorasiat (komponenttien syöttöjännite)		F06PLB/08	- 50 A	Ei käytössä DDT-vaihteiston magneettikäämit	4,5 N·m (3.3 lb.-ft.)
F01PLB/09	30 A	Työkoneiden pistorasiat (työkoneiden ohjausyksiköiden syöttöjännite)		F06PLB/09	250 A	Pääsulake	15 N·m (11 lb.-ft.)

Releet (PLB)				Releet (PLB)
Releen nro	Koko (A)	Nimitys		Releen nro	Koko (A)	Nimitys
K02PLB/01	70 A	Työkoneiden pistorasioiden rele (komponenttien syöttöjännite)		K03PLB/02	20/40 A	Rele akun katkaisurelettä varten
K02PLB/02	20/40 A	Työkoneiden pistorasioiden rele (työkoneiden ohjausyksiköiden syöttöjännite)		K04PLB/01	70/100 A	Käynnistinmoottorin rele
K03PLB/01	-	Ei käytössä		K05PLB/01	-	Akun katkaisurele
