Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
Yleistä
LX1050130-UN-08MAR11
LX1050131-UN-16FEB11
TÄRKEÄÄ: Älä koskaan asenna alkuperäissulaketta suurempaa sulaketta, jotta johdotus ja laitteet eivät vaurioidu.
TÄRKEÄÄ: Eräät sulakepaikat eivät ole käytössä traktorin toimitushetkellä. Näiden paikkojen tulee myös jäädä käyttämättömiksi, kunnes niitä tarvitaan traktorin jälkiasennusten yhteydessä.

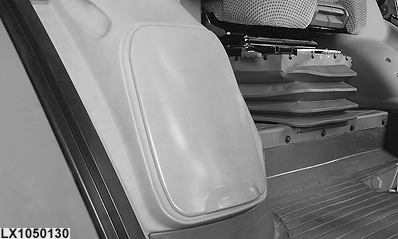

Sähkökeskuksen toisiovirtapiirin (Load Center Secondary, LCS) sulake- ja relerasia sijaitsee oikean kojetaulun jalkatilassa.

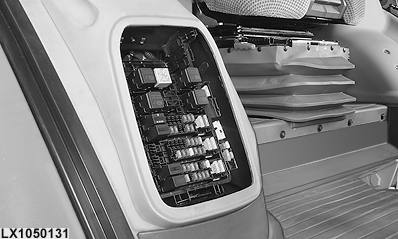

Irrota sulake- ja relerasian (LCS) kansi.

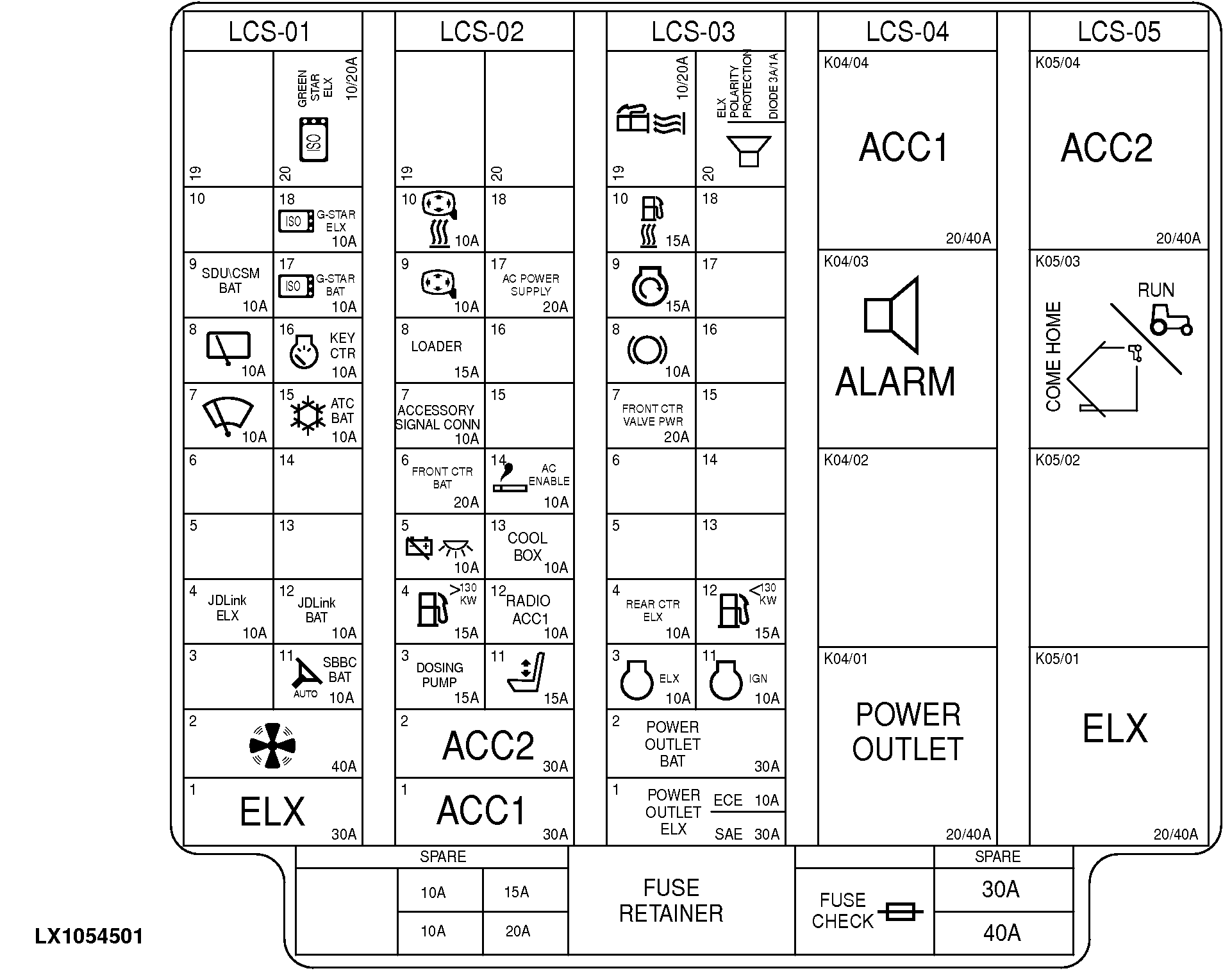

Sulake- ja relerasian (LCS) sisältö
LX1054501-UN-22DEC11
LCS-01 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LCS-02 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LCS-03 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LCS-04 - Releet (LCS), varustuksessa PowrQuad™-vaihteisto
LCS-05 - Releet (LCS), varustuksessa PowrQuad™-vaihteisto
FUSE CHECK - Sulaketesteri
FUSE RETAINER - Sulakkeiden vaihtotyökalun pidike (soveltuu kaikille sulakkeille)
SPARE - Varasulakkeet

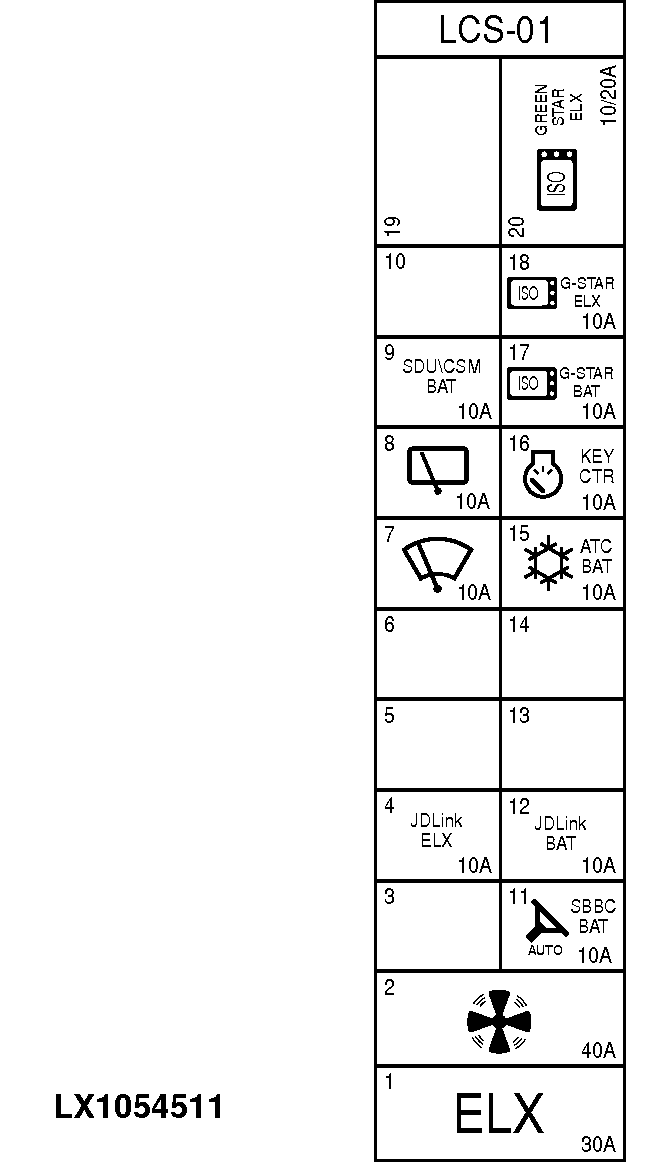

LCS-01 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LX1054511-UN-22DEC11
|
Sulakkeen nro |
Koko (A) |
Komponentti |
|---|---|---|
|
F01LCS/01 |
30 A |
Elektroniikan jännitteensyöttö (ELX) |
|
F01LCS/02 |
40 A |
Kiertoilmapuhaltimen moottori |
|
F01LCS/03 |
— |
Ei käytössä |
|
F01LCS/04 |
10 A |
Telematiikan ohjausyksikkö (järjestelmien JDLink™/Service ADVISOR™ etäkäyttö) |
|
F01LCS/05 |
— |
Ei käytössä |
|
F01LCS/06 |
— |
Ei käytössä |
|
F01LCS/07 |
10 A |
Tuulilasin pyyhkimen moottori |
|
F01LCS/08 |
10 A |
Takaikkunan pyyhkimen moottori |
|
F01LCS/09 |
10 A |
CommandCenter™-ohjausmonitorin ohjausyksikkö, ohjauspaneelin ohjausyksikkö, huoltoliitin (dataväylä) |
|
F01LCS/10 |
— |
Ei käytössä |
|
F01LCS/11 |
10 A |
Ohjausjärjestelmän ohjausyksikkö (AutoTrac™) |
|
F01LCS/12 |
10 A |
Telematiikan ohjausyksikkö (järjestelmien JDLink™/Service ADVISOR™ etäkäyttö) |
|
F01LCS/13 |
— |
Ei käytössä |
|
F01LCS/14 |
— |
Ei käytössä |
|
F01LCS/15 |
10 A |
ClimaTrak™-ilmastoinnin ohjausyksikkö ja radio tai ilmastointilaitteen ohjausyksikkö ja radio |
|
F01LCS/16 |
10 A |
Mittaristo, ajonestolaitteen ohjausyksikkö |
|
F01LCS/17 |
10 A |
GreenStar™ (AMS) |
|
F01LCS/18 |
10 A |
GreenStar™ (AMS) |
|
Releen nro |
Koko (A) |
Nimitys |
|
K01LCS/19 |
10/20 A |
Ei käytössä |
|
K01LCS/20 |
10/20 A |
GreenStar-monitorin™ rele (AMS) |
LCS-02 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LX1054512-UN-22DEC11
|
Sulakkeen nro |
Koko (A) |
Komponentti |
|---|---|---|
|
F02LCS/01 |
30 A |
Lisävarusteiden jännitteensyöttö (ACC1) |
|
F02LCS/02 |
30 A |
Lisävarusteiden jännitteensyöttö (ACC2) |
|
F02LCS/03 |
— |
Ei käytössä |
|
F02LCS/04 |
— |
Ei käytössä |
|
F02LCS/05 |
10 A |
Akkukatkaisin, askelman valaistus |
|
F02LCS/06 |
20 A |
Eturungon ohjausyksikkö |
|
F02LCS/07 |
10 A |
Varusteiden liitin (X37F-3), nopeuspulssipistorasia |
|
F02LCS/08 |
15 A |
Etukuormaimen liitin (X37F), sähköhydraulinen vetokoukku (E-PUH) |
|
F02LCS/09 |
10 A |
Sähköiset ulkopeilit (säätö) |
|
F02LCS/10 |
10 A |
Sähköiset ulkopeilit (lämmitys) |
|
F02LCS/11 |
15 A |
Istuin |
|
F02LCS/12 |
10 A |
Radio |
|
F02LCS/13 |
10 A |
Sähkökäyttöinen jäähdytyslokero |
|
F02LCS/14 |
10 A |
Savukkeensytytin, 230/115 V:n jännitteen muuntaja, videokamera |
|
F02LCS/15 |
— |
Ei käytössä |
|
F02LCS/16 |
— |
Ei käytössä |
|
F02LCS/17 |
20 A |
230/115 V:n muuntaja |
|
F02LCS/18 |
— |
Ei käytössä |
|
Releen nro |
Koko (A) |
Nimitys |
|
K02LCS/19 |
- |
Ei käytössä |
|
K02LCS/20 |
- |
Ei käytössä |
LCS-03 - Sulakkeet ja releet (LCS), varustuksessa PowrQuad™-vaihteisto
LX1054513-UN-22DEC11
|
Sulakkeen nro |
Koko (A) |
Komponentti |
|---|---|---|
|
F03LCS/01 |
30 A |
3-napainen pistorasia, pistorasialista, 7-napainen pistorasia (SAE) |
|
10 A |
3-napainen pistorasia, pistorasialista (ECE) |
|
|
F03LCS/02 |
30 A |
3-napainen pistorasia, pistorasialista, 7-napainen pistorasia (SAE) |
|
30 A |
3-napainen pistorasia, pistorasialista (ECE) |
|
|
F03LCS/03 |
10 A |
Moottorin ohjausyksikkö ECU, ajonestolaitteen ohjausyksikkö |
|
F03LCS/04 |
10 A |
Takarungon ohjausyksikkö |
|
F03LCS/05 |
- |
Ei käytössä |
|
F03LCS/06 |
- |
Ei käytössä |
|
F03LCS/07 |
20 A |
Eturungon ohjausyksikön syöttöjännite (solenoidiventtiilit, E-ICV-askelmoottorit) |
|
F03LCS/08 |
10 A |
Jarrupolkimen tunnistin |
|
F03LCS/09 |
15 A |
Virtalukko |
|
F03LCS/10 |
15 A |
Polttonesteen lämmitin |
|
F03LCS/11 |
10 A |
Moottorin ohjausyksikkö ECU |
|
F03LCS/12 |
15 A |
Polttonesteen siirtopumppu |
|
F03LCS/13 |
- |
Ei käytössä |
|
F03LCS/14 |
- |
Ei käytössä |
|
F03LCS/15 |
- |
Ei käytössä |
|
F03LCS/16 |
- |
Ei käytössä |
|
F03LCS/17 |
- |
Ei käytössä |
|
F03LCS/18 |
- |
Ei käytössä |
|
Releen nro |
Koko (A) |
Nimitys |
|
K03LCS/19 |
10/20 A |
Polttonesteen lämmittimen rele |
|
K03LCS/20 |
1 A |
Elektroniikan jännitteensyötön diodi |
|
K03LCS/20 |
3 A |
Varoitussummerin diodi |

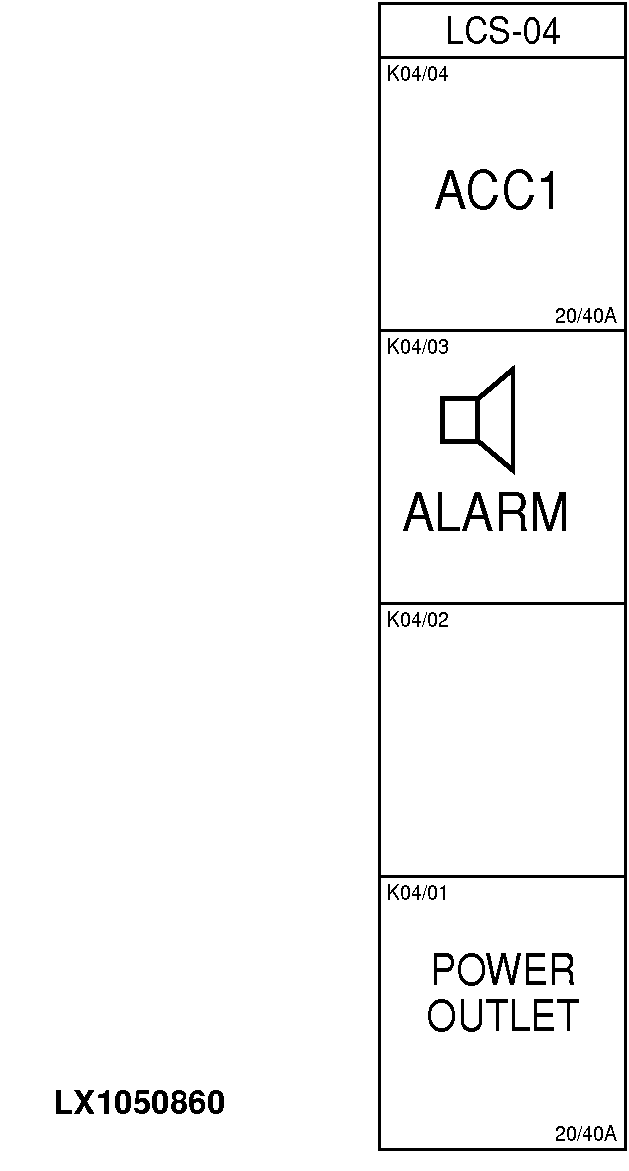

LCS-04 - Releet (LCS), varustuksessa PowrQuad™-vaihteisto
LX1050860-UN-19OCT10
|
Releen nro |
Koko (A) |
Nimitys |
|---|---|---|
|
K04LCS/01 |
20/40 A |
3-napaisen pistorasian, pistorasialistan ja 7-napaisen pistorasian (SAE) rele 3-napaisen pistorasian, pistorasialistan (ECE) rele |
|
K04LCS/02 |
- |
Ei käytössä |
|
K04LCS/03 |
- |
Varoitussummeri |
|
K04LCS/04 |
20/40 A |
Varusteiden jänniterele (ACC1) |

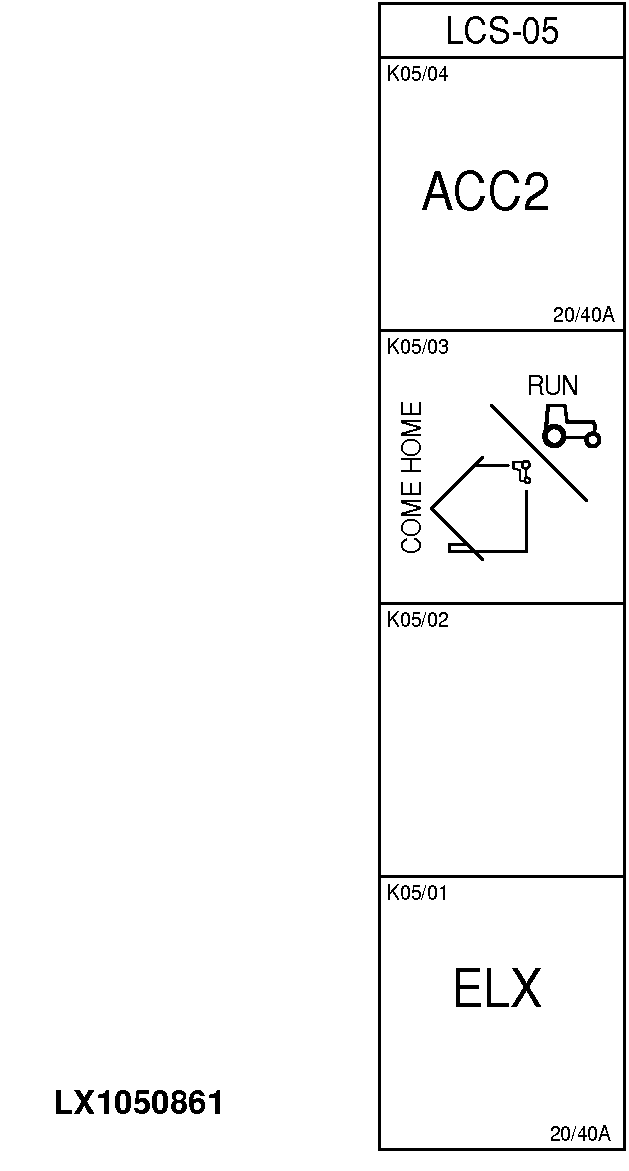

LCS-05 - Releet (LCS), varustuksessa PowrQuad™-vaihteisto
LX1050861-UN-19OCT10
|
Releen nro |
Koko (A) |
Nimitys |
|---|---|---|
|
K05LCS/01 |
20/40 A |
Elektroniikan jänniterele (ELX) |
|
K05LCS/02 |
- |
Ei käytössä |
|
K05LCS/03 |
- |
Varakäytön liitin |
|
K05LCS/04 |
20/40 A |
Varusteiden jänniterele (ACC2) |
|
OULXA64,00028C0-22-20120326 |
