Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto


Yleistä

LX1050130
LX1050130-UN-08MAR11

LX1050131
LX1050131-UN-16FEB11

TÄRKEÄÄ: Älä koskaan asenna alkuperäissulaketta suurempaa sulaketta, jotta johdotus ja laitteet eivät vaurioidu.

TÄRKEÄÄ: Eräät sulakepaikat eivät ole käytössä traktorin toimitushetkellä. Näiden paikkojen tulee myös jäädä käyttämättömiksi, kunnes niitä tarvitaan traktorin jälkiasennusten yhteydessä.

Sähkökeskuksen toisiovirtapiirin (Load Center Secondary, LCS) sulake- ja relerasia sijaitsee oikean kojetaulun jalkatilassa.

Irrota sulake- ja relerasian (LCS) kansi.

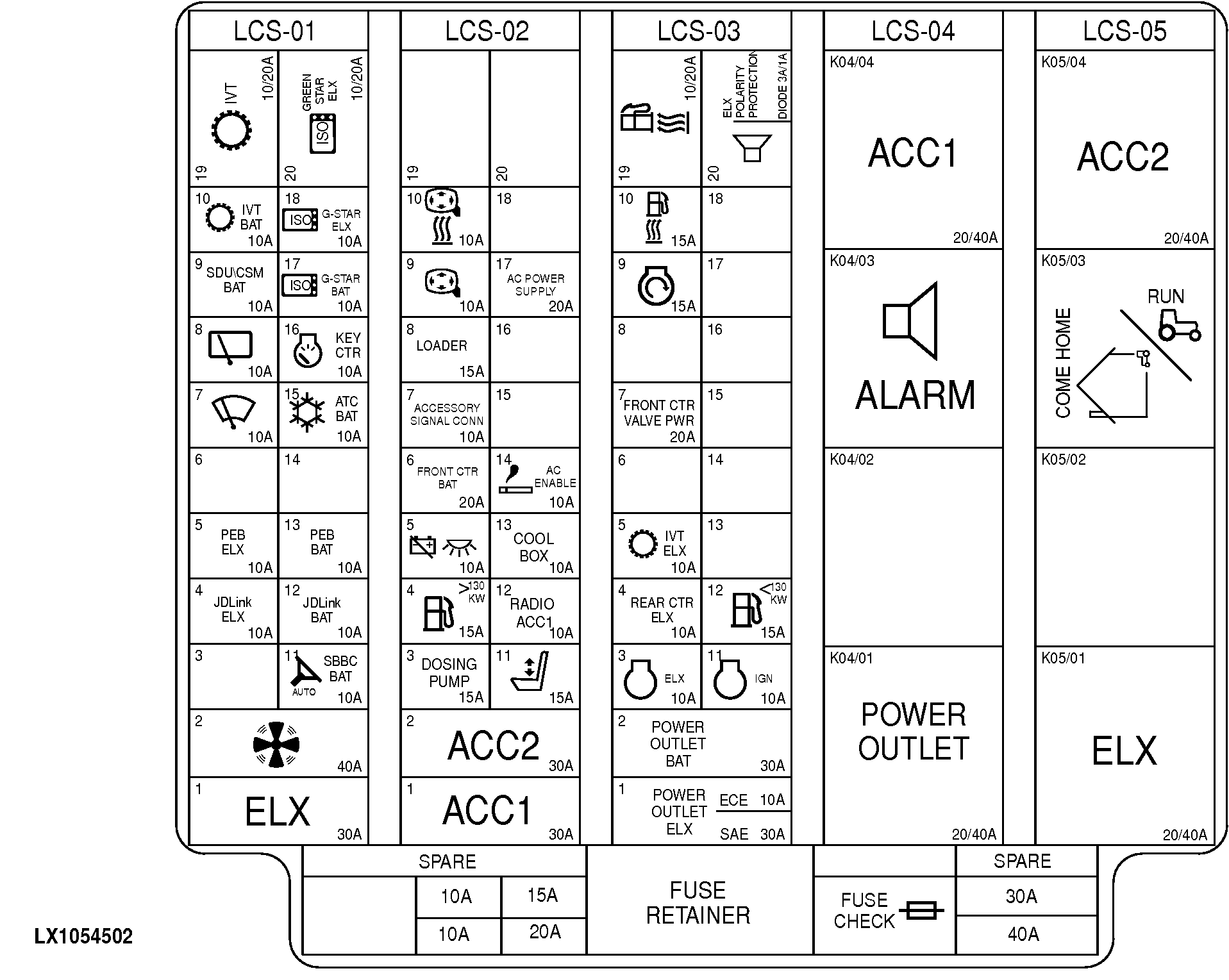

Sulake- ja relerasian (LCS) sisältö, varustuksessa AutoPowr™-vaihteisto

LX1054502
LX1054502-UN-22DEC11

LCS-01 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LCS-02 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LCS-03 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LCS-04 - Releet (LCS), varustuksessa AutoPowr™-vaihteisto

LCS-05 - Releet (LCS), varustuksessa AutoPowr™-vaihteisto

FUSE CHECK - Sulaketesteri

FUSE RETAINER - Sulakkeiden vaihtotyökalun pidike (soveltuu kaikille sulakkeille)

SPARE - Varasulakkeet

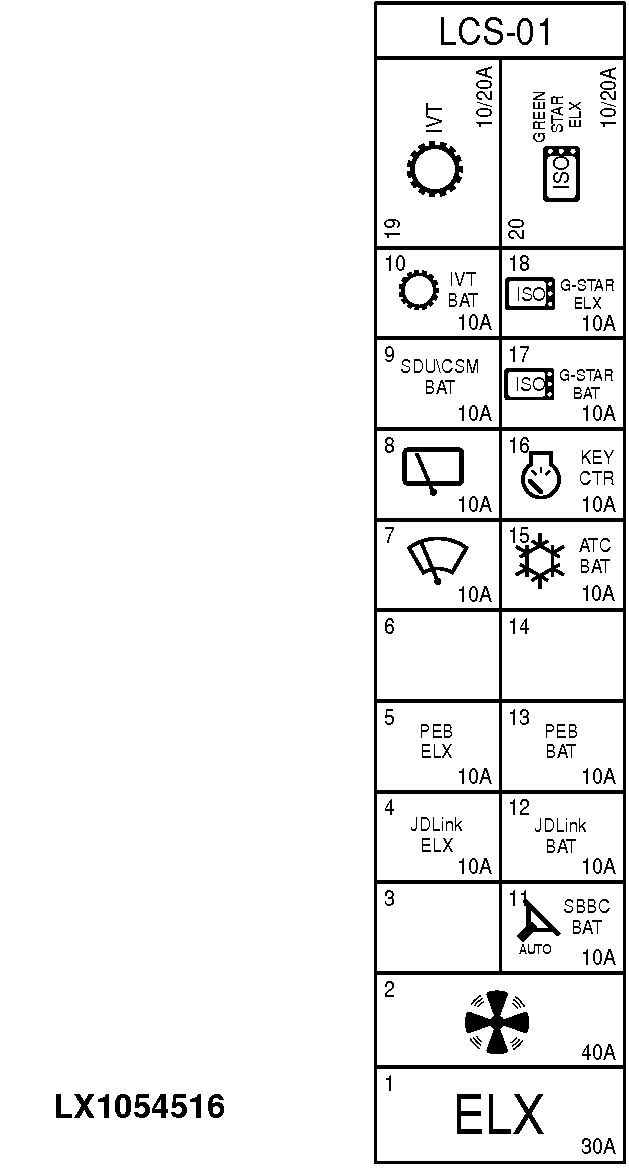

LCS-01 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LX1054516
LX1054516-UN-22DEC11

Sulakkeen nro

Koko (A)

Komponentti

F01LCS/01

30 A

Elektroniikan jännitteensyöttö (ELX)

F01LCS/02

40 A

Kiertoilmapuhaltimen moottori

F01LCS/03

—

Ei käytössä

F01LCS/04

10 A

Telematiikan ohjausyksikkö (järjestelmien JDLink™/Service ADVISOR™ etäkäyttö)

F01LCS/05

—

Ei käytössä (varuste ei toistaiseksi käytettävissä)

F01LCS/06

—

Ei käytössä

F01LCS/07

10 A

Tuulilasin pyyhkimen moottori

F01LCS/08

10 A

Takaikkunan pyyhkimen moottori

F01LCS/09

10 A

CommandCenter™-ohjausmonitorin ohjausyksikkö, ohjauspaneelin ohjausyksikkö, huoltoliitin (dataväylä)

F01LCS/10

10 A

Vaihteiston ohjausyksikkö (AutoPowr™)

F01LCS/11

10 A

Ohjausjärjestelmän ohjausyksikkö (AutoTrac™)

F01LCS/12

10 A

Telematiikan ohjausyksikkö (järjestelmien JDLink™/Service ADVISOR™ etäkäyttö)

F01LCS/13

—

Ei käytössä (varuste ei toistaiseksi käytettävissä)

F01LCS/14

—

Ei käytössä

F01LCS/15

10 A

ClimaTrak™-ilmastoinnin ohjausyksikkö ja radio tai ilmastointilaitteen ohjausyksikkö ja radio

F01LCS/16

10 A

Mittaristo, ajonestolaitteen ohjausyksikkö

F01LCS/17

10 A

GreenStar™ (AMS)

F01LCS/18

10 A

GreenStar™ (AMS)


Releen nro

Koko (A)

Nimitys

K01LCS/19

10/20 A

Vaihteiston viritysrele (AutoPowr™-vaihteisto)

K01LCS/20

10/20 A

GreenStar-monitorin™ rele (AMS)

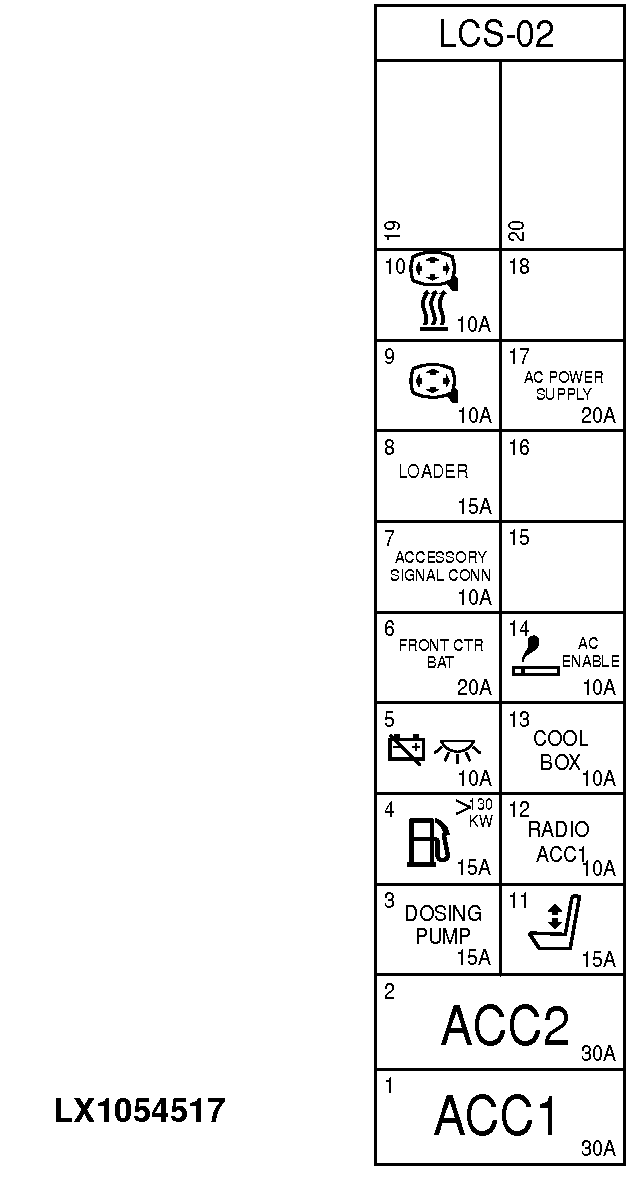

LCS-02 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LX1054517
LX1054517-UN-22DEC11

Sulakkeen nro

Koko (A)

Komponentti

F02LCS/01

30 A

Lisävarusteiden jännitteensyöttö (ACC1)

F02LCS/02

30 A

Lisävarusteiden jännitteensyöttö (ACC2)

F02LCS/03

—

Ei käytössä

F02LCS/04

—

Ei käytössä

F02LCS/05

10 A

Akkukatkaisin, askelman valaistus

F02LCS/06

20 A

Eturungon ohjausyksikkö

F02LCS/07

10 A

Varusteiden liitin (X37F-3), nopeuspulssipistorasia

F02LCS/08

15 A

Etukuormaimen liitin (X37F), sähköhydraulinen vetokoukku (E-PUH)

F02LCS/09

10 A

Sähköiset ulkopeilit (säätö)

F02LCS/10

10 A

Sähköiset ulkopeilit (lämmitys)

F02LCS/11

15 A

Istuin

F02LCS/12

10 A

Radio

F02LCS/13

10 A

Sähkökäyttöinen jäähdytyslokero

F02LCS/14

10 A

Savukkeensytytin, 230/115 V:n jännitteen muuntaja, videokamera

F02LCS/15

—

Ei käytössä

F02LCS/16

—

Ei käytössä

F02LCS/17

20 A

230/115 V:n muuntaja

F02LCS/18

—

Ei käytössä


Releen nro

Koko (A)

Nimitys

K02LCS/19

—

Ei käytössä

K02LCS/20

—

Ei käytössä

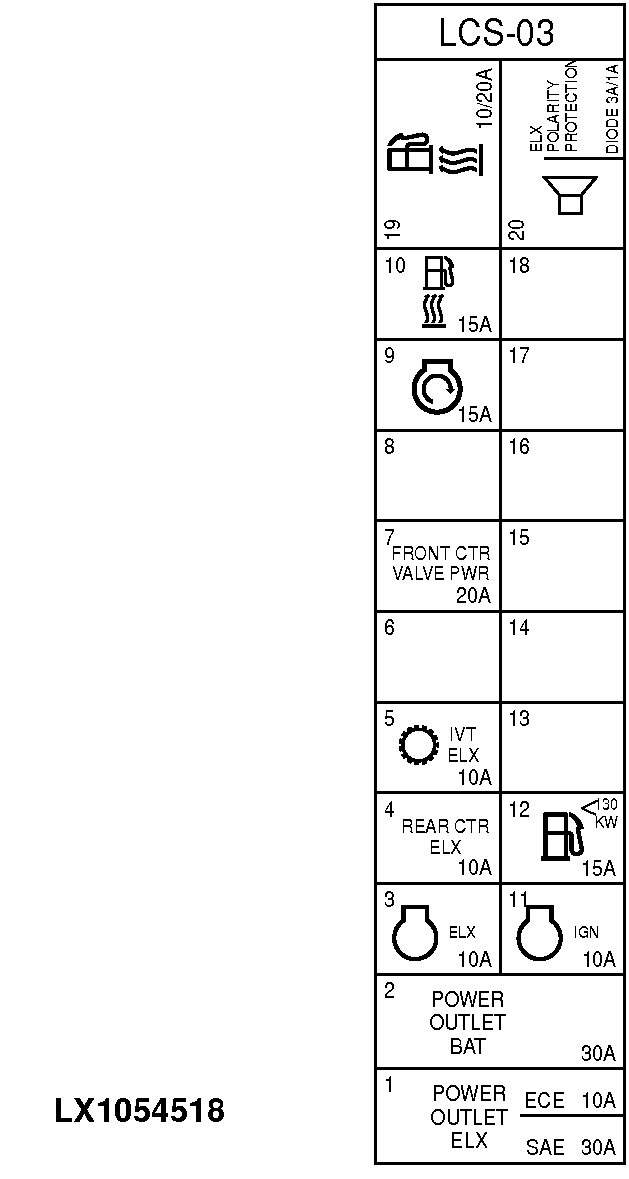

LCS-03 - Sulakkeet ja releet (LCS), varustuksessa AutoPowr™-vaihteisto

LX1054518
LX1054518-UN-22DEC11

Sulakkeen nro

Koko (A)

Komponentti

F03LCS/01

30 A

3-napainen pistorasia, pistorasialista, 7-napainen pistorasia (SAE)

10 A

3-napainen pistorasia, pistorasialista (ECE)

F03LCS/02

30 A

3-napainen pistorasia, pistorasialista, 7-napainen pistorasia (SAE)

30 A

3-napainen pistorasia, pistorasialista (ECE)

F03LCS/03

10 A

Moottorin ohjausyksikkö ECU, ajonestolaitteen ohjausyksikkö

F03LCS/04

10 A

Takarungon ohjausyksikkö

F03LCS/05

10 A

Vaihteiston ohjausyksikkö (AutoPowr™)

F03LCS/06

—

Ei käytössä

F03LCS/07

20 A

Eturungon ohjausyksikön syöttöjännite (solenoidiventtiilit, E-ICV-askelmoottorit)

F03LCS/08

—

Ei käytössä

F03LCS/09

15 A

Virtalukko

F03LCS/10

15 A

Polttonesteen lämmitin

F03LCS/11

10 A

Moottorin ohjausyksikkö ECU

F03LCS/12

10 A

Akkukatkaisimen rele

F03LCS/13

15 A

Polttonesteen siirtopumppu

F03LCS/14

—

Ei käytössä

F03LCS/15

—

Ei käytössä

F03LCS/16

—

Ei käytössä

F03LCS/17

—

Ei käytössä

F03LCS/18

—

Ei käytössä


Releen nro

Koko (A)

Nimitys

K03LCS/19

10/20 A

Polttonesteen lämmittimen rele

K03LCS/20

1 A

Elektroniikan jännitteensyötön diodi

K03LCS/20

3 A

Varoitussummerin diodi

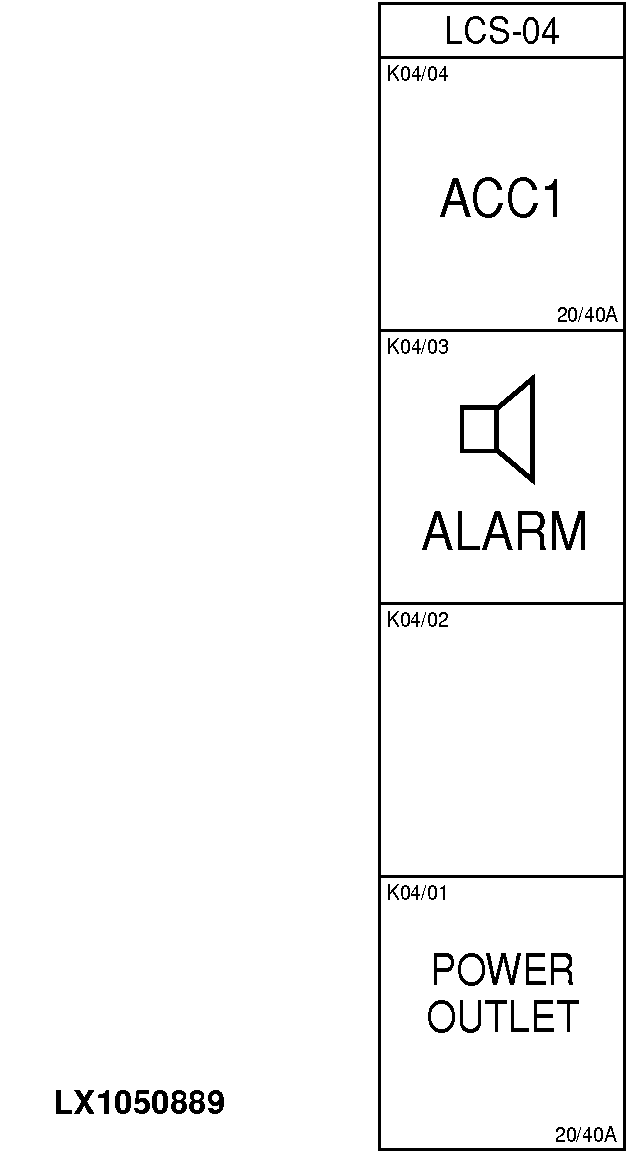

LCS-04 - Releet (LCS), varustuksessa AutoPowr™-vaihteisto

LX1050889
LX1050889-UN-19OCT10

Releen nro

Koko (A)

Nimitys

K04LCS/01

20/40 A

3-napaisen pistorasian, pistorasialistan ja 7-napaisen pistorasian (SAE) rele

3-napaisen pistorasian, pistorasialistan (ECE) rele

K04LCS/02

—

Ei käytössä

K04LCS/03

—

Varoitussummeri

K04LCS/04

20/40 A

Varusteiden jänniterele (ACC1)

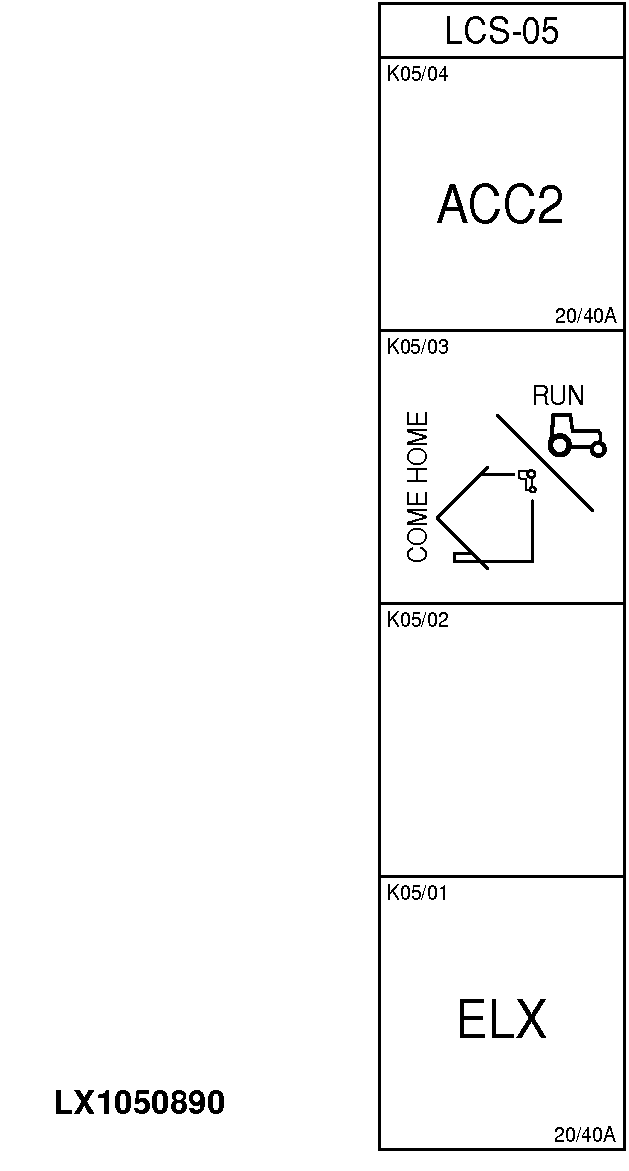

LCS-05 - Releet (LCS), varustuksessa AutoPowr™-vaihteisto

LX1050890
LX1050890-UN-19OCT10

Releen nro

Koko (A)

Nimitys

K05LCS/01

20/40 A

Elektroniikan jänniterele (ELX)

K05LCS/02

—

Ei käytössä

K05LCS/03

—

Varakäytön liitin

K05LCS/04

20/40 A

Varusteiden jänniterele (ACC2)
