Moottorin käynnistys apuakun avulla

LX1053355-UN-10JAN12

HUOMIO: Traktorin saa käynnistää apuakun avulla vain, jos traktori on varustettu tähän tarkoitetuilla navoilla, jotka John Deere™ on hyväksynyt. Jos traktoria ei ole varustettu apuakun avulla tapahtuvaan käynnistykseen tarkoitetuilla navoilla (esim. kyseessä on matalaprofiilisella avoimella ohjaamolla varustettu traktori), purkautuneen tai viallisen akun tilalle on vaihdettava akku, jonka varaus on riittävä. Jätä tämä toimenpide John Deere™ -jälleenmyyjän tehtäväksi.

HUOMIO: Loukkaantumisvaara, räjähdysvaara! Huolehdi tarvittavista varotoimenpiteistä. Tutustu kohtaan "Akkujen turvallinen käsittely", osassa 05.

HUOMIO: Varmista oikea napaisuus ennen kytkemistä.

LIITTÄMINEN: Yhdistä plusjohto (+) ennen miinusjohtoa (—). IRROTTAMINEN: Yhdistä miinusjohto (—) ennen plusjohtoa (+). Napojen virheellinen kytkeminen voi vahingoittaa sähköjärjestelmää.

TÄRKEÄÄ: Apuakun avulla tapahtuvan käynnistyksen yhteydessä käytettävät kaapelit saa yhdistää vain tähän tarkoitukseen varattuihin napoihin (+) ja (—).

Käytä apuakun avulla tapahtuvan käynnistyksen yhteydessä kaapeleita, joita ei voi yhdistää väärin (napaisuuden vaihtumisen välttämiseksi) ja joiden poikkipinta-ala on noin 70 mm². Napojen tulee lisäksi olla eristettyjä.

TÄRKEÄÄ: Jos moottori käynnistetään apuakun avulla tai moottoria käytetään tilapäisesti ilman akkua, moottorin nopeus saa olla korkeintaan 1000 r/min. Käytä lisäksi sähkölaitteita (valot) moottorin ollessa käynnissä.

TÄRKEÄÄ: Eristä akun plusjohto (+) huolellisesti akun ollessa irrotettu. Siten ehkäiset vaihtovirtalaturin vaurioitumisen. Tutustu myös kohtaan "Tärkeää tietoa vaihtovirtalaturista" osassa 85.

Suurin osa traktoreista on varustettu liitännöillä, joiden avulla moottorin voi käynnistää 12 voltin lisäakun avulla.¹

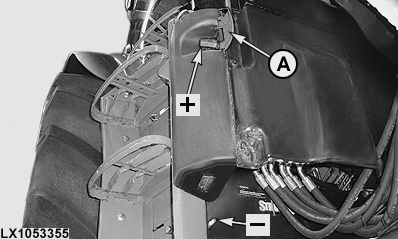

Nosta suojus (A) käynnistämistä varten ylös ja kytke plusnavat (+) ennen miinusnapoja (—).

Irrota töiden päätyttyä ensin miinusnapa (—) ja tämän jälkeen plusnapa (+). Sulje kansi (A).
