Takavoimanoton akselin vaihto

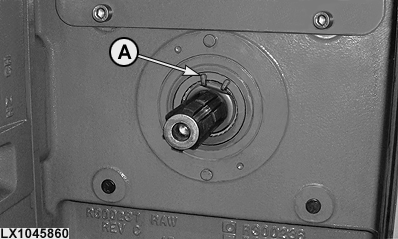

LX1045860-UN-09FEB11

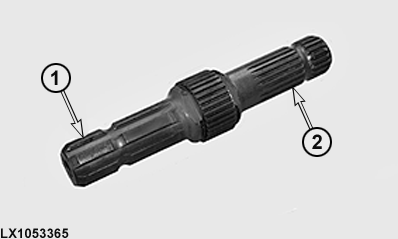

LX1053365-UN-16JAN12

1 - Tyyppi 1 / 6-urainen

2 - Tyyppi 2 / 21-urainen

A - Lukkorengas

HUOMIO: Kytke vaihteiston lukko päälle ja sammuta moottori. Poista virta-avain virtalukosta estääksesi luvattoman käytön.

Takavoimanottoa voi käyttää erilaisten voimanottoakseleiden avulla.

Voimanottoakseli	Työkoneen nimellisteho
Tyyppi 1 / 6-urainen nopeudella 540 r/min..............	enintään 70 kW
Tyyppi 1 / 6-urainen nopeudella 1000 r/min..............	enintään 92 kW
Tyyppi 2 / 21-urainen nopeudella 1000 r/min..............	enintään 115 kW

Sammuta moottori ja poista kaikki epäpuhtaudet voimanottoakselista ennen akselin vaihtamista.

Purista lukkorengasta (A) pihdeillä ja irrota voimanottoakseli yhdessä lukkorenkaan kanssa.

Puhdista voimanottoakseli ennen asennusta ja levitä akselille rasvaa John Deere SD POLYUREA GREASE.

Aseta asennuksen yhteydessä lukkorengas (A) voimanottoakselin uraan ja purista rengasta pihtien avulla. Asenna tämän jälkeen voimanottoakseli voimanoton koteloon. Varmista, että lukkorengas (A) on asettunut moitteettomasti paikalleen.

Voimanottoakselia tulee pystyä pyörittämään käsin silloin, kun moottori on sammutettu.
