Vaihteistoöljyn ja öljysuodattimien vaihto (AutoPowr™-vaihteistolla varustetut traktorit)

Vaihteiston tai hydrauliikan suodattimien vaihto, AutoPowr™-vaihteistolla varustetut traktorit

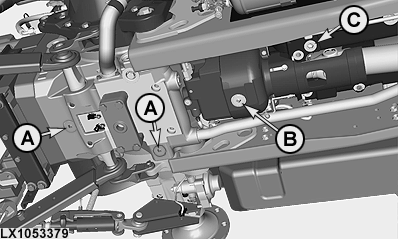

LX1053379-UN-13FEB12

LX1053380-UN-10FEB12

Hydrauliikkasuodatin

LX1053381-UN-10FEB12

Vaihteiston suodatin

A - Laskutulppa tasauspyörästön kotelossa

B - Laskutulppa etuvedon kytkimessä

C - Vaihteistossa sijaitseva laskutulppa

D - Hydrauliikkasuodatin

E - Vaihteiston suodatin

1. Käynnistä moottori ja käytä joitain hydrauliikkatoimintoja, jotta öljy lämpenee.

2. Pysäköi traktori vaakasuoralle alustalle. Laske vetovarret, etukuormain, etutyökoneet ja muut vaihteistoöljyä käyttävät laitteet alas.

3. Sammuta moottori ja poista avain virtalukosta.

4. Kytke seisontajarru.

5. Poista laskutulpat (A), (B) ja (C) ja laske öljy sopivaan astiaan. Täyttömäärät on ilmoitettu kohdassa "Tekniset tiedot".

   Kun öljy on valunut pois, asenna uudet tiivisterenkaat laskutulppiin (A), (B) ja (C) ja kiristä ne.

6. Kierrä hydrauliikkasuodatin (D) ja vaihteiston suodatin (E) auki.

7. Rasvaa uusien suodattimien tiivisteet ja kierrä suodattimet paikoilleen.

   Käytä vain John Deere -suodattimia!

   TÄRKEÄÄ: Uusi molemmat suodattimet aina samanaikaisesti. Älä koskaan vaihda vain toista.

Vaihteistoöljyn vaihto, AutoPowr™-vaihteistolla varustetut traktorit

1.
   LX1042828-UN-26FEB07


   LX1042829-UN-26FEB07

   Imusihdin sijainti AutoPowr™-vaihteistolla varustetuissa traktoreissa

   A - Laskutulppa (50 N˙m; 37 lb.-ft.)

   B - Tulppa (50 N˙m; 37 lb.-ft.)

   C - Imusihti

   Irrota tulppa (B) ja vedä imusihti (C) ulos. Puhdista imusihdin ympäristö, asenna imusihti paikalleen ja kiristä tulppa kireyteen 50 N˙m (37 lb.-ft.).

---




2. Vaihda tiivisteet ennen uuden öljyn lisäämistä ja kiristä laskutulppa kireyteen 50 N˙m (37 lb.-ft.).

3. Täytä vaihteiston kotelo vaihteistoöljyllä. Täyttömäärät on ilmoitettu kohdassa "Tekniset tiedot".

Öljymäärän tarkastus

Käynnistä moottori hetkeksi ja käytä useita hydraulisia toimintoja. Sammuta moottori.

Odota 10 - 15 minuuttia ennen öljymäärän tarkastamista. Pinnan tulee olla tarkastuslasin merkkien välissä. Mikäli näin ei ole, lisää tai poista öljyä tarvittava määrä.
