Vaihteistoöljyn ja öljysuodattimien vaihto (traktorit, joissa on vaihteisto PowrQuad™ PLUS tai AutoQuad™ PLUS)

Vaihteiston tai hydrauliikan suodattimien vaihto, vaihteistolla PowrQuad™ PLUS tai AutoQuad™ PLUS varustetut traktorit

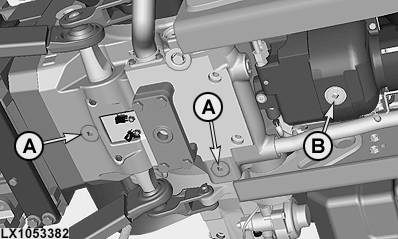

LX1053382-UN-10FEB12

LX1046191-UN-09JUN11

Hydrauliikkasuodatin

LX1046193-UN-09JUN11

Vaihteiston suodatin

A - Laskutulppa tasauspyörästön kotelossa

B - Laskutulppa etuvedon kytkimessä

C - Hydrauliikkasuodatin

D - Vaihteiston suodatin

1. Käynnistä moottori ja käytä joitain hydrauliikkatoimintoja, jotta öljy lämpenee.

2. Pysäköi traktori vaakasuoralle alustalle. Laske vetovarret, etukuormain, etutyökoneet ja muut vaihteistoöljyä käyttävät laitteet alas.

3. Sammuta moottori ja poista avain virtalukosta.

4. Kytke seisontajarru.

5. Poista laskutulpat (A) ja (B) ja laske öljy sopivaan astiaan. Täyttömäärät on ilmoitettu kohdassa "Tekniset tiedot".

   Kun öljy on valunut pois, asenna uudet tiivisterenkaat laskutulppiin (A) ja (B) ja kiristä ne.

6. Kierrä hydrauliikkasuodatin (C) ja vaihteiston suodatin (D) auki.

7. Rasvaa uusien suodattimien tiivisteet ja kierrä suodattimet paikoilleen.

   Käytä vain John Deere -suodattimia!

   TÄRKEÄÄ: Uusi molemmat suodattimet aina samanaikaisesti. Älä koskaan vaihda vain toista.

Vaihteistoöljyn vaihto, vaihteistolla PowrQuad™ PLUS tai AutoQuad™ PLUS varustetut traktorit

1.

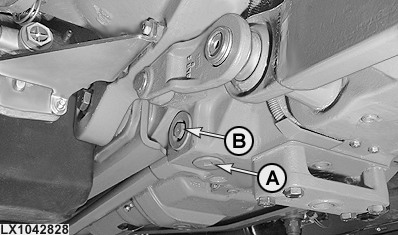

   LX1042828-UN-26FEB07

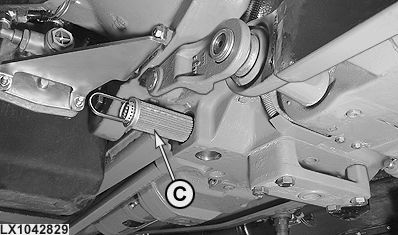

   LX1042829-UN-26FEB07

   Imusihdin sijainti traktoreissa, joissa on vaihteisto PowrQuad™ PLUS tai AutoQuad™ PLUS

   A - Laskutulppa (50 N˙m; 37 lb.-ft.)

   B - Laskutulppa (50 N˙m; 37 lb.-ft.)

   C - Imusihti

   Irrota tulpparuuvi (B) ja imusihti. Pese sihti polttonesteellä. Puhdista imusihdin asennuspinta. Asenna imusihti takaisin.

---




2. Vaihda tiivisteet ennen uuden öljyn lisäämistä ja kiristä laskutulpat kireyteen 50 N˙m (37 lb.-ft.).

3. Täytä vaihteiston kotelo vaihteistoöljyllä. Täyttömäärät on ilmoitettu kohdassa "Tekniset tiedot".

Öljymäärän tarkastus

Käynnistä moottori hetkeksi ja käytä useita hydraulisia toimintoja. Sammuta moottori.

Odota 10 - 15 minuuttia ennen öljymäärän tarkastamista. Pinnan tulee olla tarkastuslasin merkkien välissä. Mikäli näin ei ole, lisää tai poista öljyä tarvittava määrä.
