Käyttöhihnan vaihto- 4-sylinteriset moottorit

LX1053313-UN-09APR13

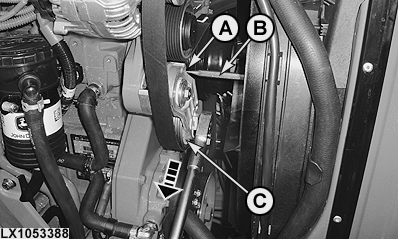

LX1053388-UN-28FEB12

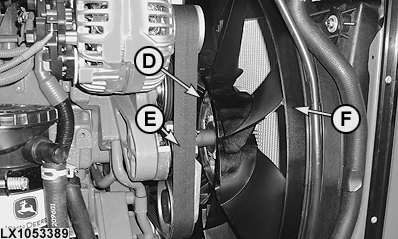

LX1053389-UN-28FEB12

A - Reikä

B - Metallitappi

C - Kiristysrulla

D - Hammastetut ruuvit (6 kpl)

E - Käyttöhihna

F - Tuuletin

HUOMAA: Traktoreissa, joissa on etuvoimanotto, käyttöhihna on annettava John Deere -huollon vaihdettavaksi.

Vedä salvasta ja nosta konepeitto ylös.

HUOMIO: Irrota maakaapeli (—) akusta.

Kierrä kiristysrullaa (C) (nuoli) neliöavaimella, kunnes reiät (A) pohjalevyssä ja nokassa ovat kohdakkain. Työnnä halkaisijaltaan 5 mm:n (0.2 in.) metallitappi (B) kohdakkain oleviin reikiin ja kiinnitä kiristysrulla paikalleen.

Irrota kuusi ruuvia (D) tuulettimesta.

Poista käyttöhihna (E) tuulettimen (F) päältä.

Asenna käyttöhihna hihnan reitityskuvien mukaisesti ja löysää hihnankiristintä uudelleen.

Käännä kiristyspyörää hieman kiristystä varten, jolloin metallitapin voi vetää ulos rei'istä. Käyttöhihnan kiristin palaa automaattisesti kiristysasentoon.

TÄRKEÄÄ: Käytä asennuksen yhteydessä aina uusia hammastettuja ruuveja.

Asenna tuuletin (F) paikalleen ja kiristä uudet hammastetut ruuvit (D) seuraavaan lukemaan.

Kohde	Mittaus	Ohjepituus
Kiinnitys tuulettimeen	Kiristystiukkuus	22 – 28 N˙m 16 – 21 lb.-ft.

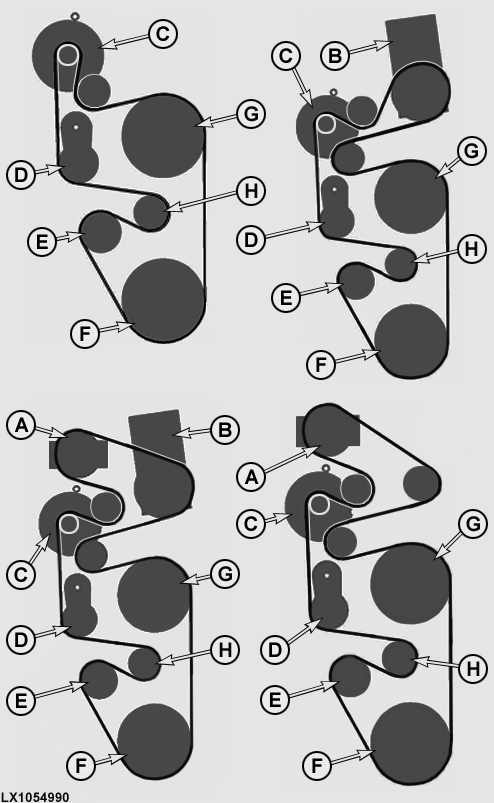

Käyttöhihnan reititys

LX1054990-UN-12DEC11

A - Kompressori (ilmastointilaite)

B - Kompressori (paineilmajarrut)

C - Vaihtovirtalaturi

D - Hihnankiristin

E - Vesipumppu

F - Kampiakseli

G - Tuulettimen hihnapyörä

H - Kiristyspyörä
