Työkoneen yhdistäminen takavoimanottoon

LX1036484-UN-23JAN06

HUOMIO: Sammuta moottori ja kytke voimanotto pois päältä ennen kuin kiinnität voimanoton käyttämän työkoneen.

HUOMIO: Massaltaan suuret työkoneet eivät pysähdy kokonaan heti sen jälkeen, kun voimanotto on kytketty irti. ÄLÄ lähesty työkonetta sen pyöriessä omalla painollaan. Älä työskentele työkoneen parissa, ennen kuin se on pysähtynyt.

HUOMIO: Ennen kuin ryhdyt puhdistamaan, säätämään tai voitelemaan voimanoton käyttämää konetta, kolmipistenostolaitetta tai käyttöakselia, varmista aina, että voimanotto on pois päältä, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta.

TÄRKEÄÄ: Tutustu näitä toimenpiteitä käsitteleviin kohtiin tässä osassa.

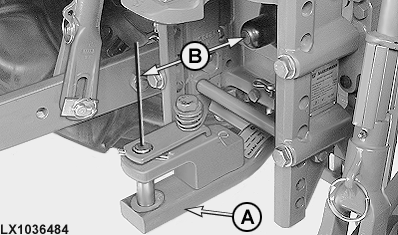

1. Aseta vetotanko (A) samansuuntaiseksi voimanottoakselin kanssa ja lukitse tähän asentoon.
2. Etäisyys (B) voimanottoakselin pään ja vetotangon reiän välissä riippuu käytettävän voimanottoakselin tyypistä. Etäisyyden tulee olla sopiva.

   Voimanottoakseli	Etäisyys
   Tyyppi 1 / 6-urainen..............	350 mm (13.8 in.)
   Tyyppi 2 / 21-urainen..............	400 mm (15.7 in.)

Jos voimanoton uritus ei ole kohdakkain käyttöakselin urien kanssa, anna moottorin olla edelleen sammutettuna ja valitse ruutu N voimanoton sivulta CommandCenter™-ohjausmonitorissa. Pyöritä voimanottoakseli tämän jälkeen käsin sopivaan asentoon.
