Merkkivalot ja näytöt

Merkkivalot

LX1053377-UN-14FEB12

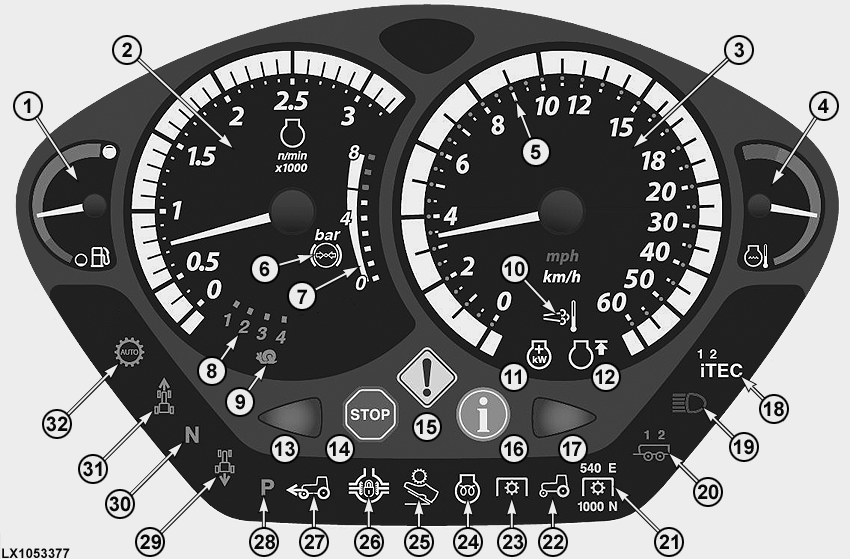

1 - Polttonestemittari: näyttää kuljettajalle polttonestesäiliössä olevan polttonesteen määrän.

2 - Kierroslukumittari: näyttää kampiakselin nopeuden kierroksina minuutissa.

3 - Nopeusmittari: näyttää ajonopeuden (mph tai km/h).

4 - Jäähdytysnesteen lämpötilamittari: tarkkailee jäähdytysnesteen lämpötilaa.

5 - LED-valot nopeusmittarin ympärillä ilmaisevat valitun nopeusalueen (vain AutoPowr™-vaihteisto).

6 - Jarrupaineen varoitusvalo: palaa punaisena, kunnes perävaunun ilmajarru on saavuttanut toimintapaineensa. Sitten tunnuksen kohdalle syttyy valkoinen valo.

7 - Näyttää perävaunun ilmajarrun tämänhetkisen ilmanpaineen.

8 - Vaihteen näyttö: vaihteistoissa PowrQuad PLUS tai AutoQuad™ Plus numerot 1-4 ilmoittavat valitun vaihteen.

9 - Tämä valo syttyy, kun AutoPowr™-vaihteiston ryömintävaihde kytketään päälle.

10 - Pakokaasusuodattimen puhdistuksen merkkivalo: palaa puhdistuksen aikana.

11 - IPM:n (Intelligent Power Management) merkkivalo. Tunnukseen syttyy valo, kun IPM on kytketty päälle.

12 - FieldCruise™-merkkivalo. Tunnukseen syttyy valo, kun FieldCruise™-toiminto on kytketty päälle.

13 - Vasemman suuntavilkun merkkivalo: alkaa vilkkua, kun vasen suunta- tai hätävilkku kytketään päälle.

14 - Punainen STOP-valo: vilkkuu vakavan toimintahäiriön tapauksessa. Sammuta moottori VÄLITTÖMÄSTI. Tarkasta virheilmoitus CommandCenter™-monitorista ja poista virheen syy.

15 - Keltainen valo HUOMIO vilkkuu toimintahäiriön tapauksessa (tarkasta virheilmoitus CommandCenter-monitorista). Tämä valo vilkkuu myös, jos varajarru on päällä moottorin käydessä ja suunnanvaihtovipu on tällöin muussa kuin vapaa-asennossa.

16 - Sininen valo INFO syttyy, kun hydrauliikkaan tai vaihteistoon liittyvässä sähkökomponentissa on ilmennyt vika. Tarkasta virheilmoitus CommandCenter™-monitorista ja poista virheen syy. Ota tarvittaessa yhteys John Deere™ -huoltoon.

17 - Oikean suuntavilkun merkkivalo: alkaa vilkkua, kun oikea suunta- tai hätävilkku kytketään päälle.

18 - iTEC™-merkkivalo: syttyy, kun iTEC™ on kytketty päälle ja näyttää senhetkisen asettelun numeron.

19 - Kaukovalojen merkkivalo: syttyy, kun kaukovalot kytketään päälle.

20 - Perävaunun suuntavilkun merkkivalo: vilkkuu, jos traktoriin on liitetty yksi tai kaksi perävaunua. Merkkivalo alkaa vilkkua, kun suunta- tai hätävilkut kytketään päälle.

21 - Takavoimanoton merkkivalot: ilmaisevat yhdessä valon (22) kanssa, mikä takavoimanoton nopeus on valittu. Kirjaimet E ja N ilmaisevat senhetkisen tilan.

22 - Syttyy yhdessä valon (21) tai (23) kanssa ilmaisten joko etu- tai takavoimanoton olevan päällä.

23 - Etuvoimanoton merkkivalo: syttyy yhdessä valon (22) kanssa aina, kun etuvoimanotto on kytketty päälle.

24 - Hehkutuksen merkkivalo: syttyy, kun virta-avain käännetään myötäpäivään ensimmäiseen asentoon. Käynnistä moottori vasta merkkivalon sammuttua.

25 - Kaasupoljintilan merkkivalo: syttyy, kun kaasupoljintila on käytössä (vain AutoPowr™-vaihteisto).

26 - Tasauspyörästön lukon merkkivalo: syttyy, kun tasauspyörästön lukko on kytketty päälle.

27 - Etuvedon merkkivalo: syttyy aina, kun etuveto on kytketty päälle.

28 - Vaihteiston lukon merkkivalo - syttyy aina, kun suunnanvaihtovipu on vaihteiston lukon asennossa (AutoPowr™-vaihteisto).

29 - Peruutuksen merkkivalo: syttyy aina, kun suunnanvaihtovipu on peruutusasennossa.

30 - Vapaa-asennon merkkivalo: syttyy aina, kun suunnanvaihtovipu on vapaa-asennossa.

31 - Eteenpäinajon merkkivalo: syttyy aina, kun suunnanvaihtovipu on eteenpäinajon asennossa.

32 - Vaihteiston automatiikan merkkivalo: syttyy, kun vaihteiston AutoQuad™ PLUS tai AutoPowr™ automatiikka on kytketty päälle.

Merkkivalojen testaus: moottorin käynnistyksen yhteydessä kaikki valot (tunnukset) palavat noin 1 sekunnin ajan. Jos näin ei ole, syynä voi olla viallinen LED-valo tai palanut sulake. Tarkasta ja vaihda tarvittavat osat.

HUOMAA: Vain traktorin varustusta vastaavat valot syttyvät.

Merkkivalot sammuvat heti, kun moottori on käynnistynyt.

HUOMAA: Ajonopeuden yksikkö voi olla km/h tai MPH. Yksikön voi vaihtaa CommandCenter™-ohjausmonitorista. Tutustu näyttöön "Mittayksiköiden valinta" tämän osan kohdassa "Ohjausmonitorin asettelut".

Polttonestemittari

LX1036201-UN-31MAY06

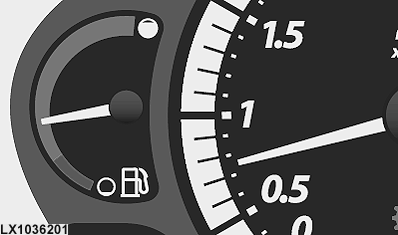

Polttonestemittari ilmoittaa polttonesteen määrän säiliössä asteikolla "täysi" - "tyhjä" (punaisen alueen reuna).

HUOMAA: Kun mittarin osoitin siirtyy vihreältä punaiselle, säiliössä on polttonestettä vielä noin 18% sen koko tilavuudesta.

HUOMAA: Älä koskaan päästä säiliötä tyhjenemään kokonaan, muutoin joudut ilmaamaan polttonestejärjestelmän.

Jäähdytysnesteen lämpömittari

LX1036202-UN-31MAY06

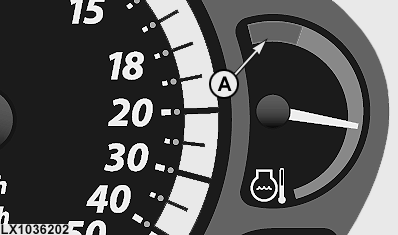

Jos jäähdytysnesteen mittarin neula siirtyy punaiselle (A), moottori ylikuumenee. Vähennä välittömästi kuormitusta tai vaihda pienemmälle vaihteelle. Jos neula ei siirry heti takaisin, pysäytä traktori ja käytä moottoria tyhjäkäynnillä. Jos tästä ei ole apua, sammuta moottori, määritä ylikuumenemisen syy (liian vähän jäähdytysnestettä, likainen jäähdytin tai jäähdyttimen säleikkö) ja korjaa asian tila.

Muut ohjausjärjestelmät

LX1049740-UN-26APR10

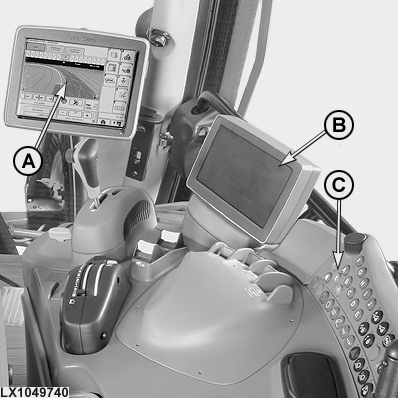

A - GreenStar™-monitori (lisävaruste)

B - CommandCenter™-monitori

C - CommandCenter™-ohjauspaneeli

- - AutoTrac™-ohjaus (ei kuvassa)

HUOMAA: Tietoa CommandCenter™-monitorin, GreenStar™-monitorin ja AutoTrac™-ohjauksen käytöstä on osassa 16.
