Takapyörien raidevälin säätäminen 2-asentoisten vanteiden yhteydessä - Laippa-akseli

TÄRKEÄÄ: Noudata ohjeita, jotka koskevat 2-asentoisilla vanteilla varustettujen takapyörien raidevälin säätämistä.

HUOMAA: Eräissä maissa ajoneuvon kokonaisleveys saa olla korkeintaan 2,55 m (100 in.) ajettaessa yleisillä teillä.

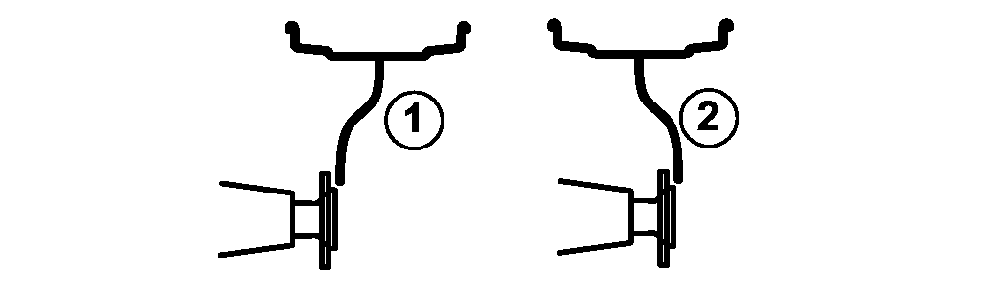

LX1053403-UN-12MAR12

	Raidevälin säätö toimitushetkellä	Raidevälin säätö (takapyörät) Vanteen ja pyörän keskiön asennot		Traktori
Renkaat:		1	2	6105R ja 6115R	6125R	6130R
16.9R30	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
16.9R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
16.9R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
18.4R30	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
18.4R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
18.4R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
20.8R38	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
420/85R30	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
420/85R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
420/85R38	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
420/85R38	1812 mm	1812 mm	1540 mm	—	X	X
	(71.34 in)	(71.34 in)	(60.63 in)
460/85R30	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
460/85R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
460/85R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
480/70R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
480/70R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
480/80R30 -R4	1812 mm	1812 mm	—**	X	X	—
	(71.34 in)	(71.34 in)
480/80R34 -R4	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
480/80R38 -R4	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
520/70R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
520/70R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
520/85R38	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
540/65R34	1812 mm	1812 mm	—**	X	—	—
	(71.34 in)	(71.34 in)
540/65R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
540/80R38 -R4	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
580/70R38	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
600/65R38	1812 mm	1812 mm	—**	X	X	X
	(71.34 in)	(71.34 in)
650/65R38	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
VF 650/60R38	1812 mm	1812 mm	—**	—	X	X
	(71.34 in)	(71.34 in)
VF 710/60R38	1812 mm	1812 mm	—**	—	—	X
	(71.34 in)	(71.34 in)
* E I yleisellä tiellä. Noudata paikallista tieliikennelainsäädäntöä. * Asennus tähän asentoon on kielletty.
