Vetovarsi, luokat 2 ja 3N — Rajoitintangon pituuden säätö

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Lukitusvarsi

B - Rengas

C - Tappi

D - Välikappale

E - Vetovarsi

F - Sivuttaisliikkeen rajoitin

G - Ura, luokka 2 tai 3N (rajoitintangon pituus on 870 mm kuulien keskikohtien väliltä mitattuna)

H - Vipu

Aja traktori keskelle työkoneeseen nähden. Irrota rengas (B) ja nosta lukitusvarsi (A). Säädä rajoitintangon pituudeksi luokan 2 tai 3N tapauksessa 870 mm. Käytä säätämiseen vipua (H).

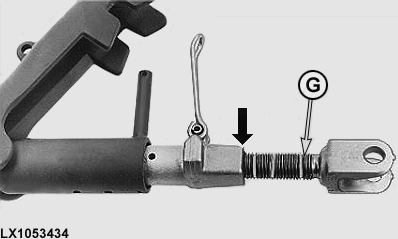

Käytä uraa (G) apuna säätäessäsi rajoitintangon pituutta (870 mm, kuulien keskikohtien väliltä mitattuna).

Uran (G) pitäisi olla samassa linjassa reunan kanssa (katso nuoli).

Aseta vipu (H) tapin (C) kohdalle, laske lukitusvarsi (A) alas ja kiinnitä se renkaalla (B). Säädä lopuksi välikappale (D).

TÄRKEÄÄ: Rajoitintangon on oltava niin pitkä, että vetovarret (E) eivät voi jäädä kiinni sivuttaisliikkeen rajoittimiin (F). Muutoin mekaaniset vauriot voivat olla mahdollisia.
