Nostotangot

LX1036473-UN-24APR06

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

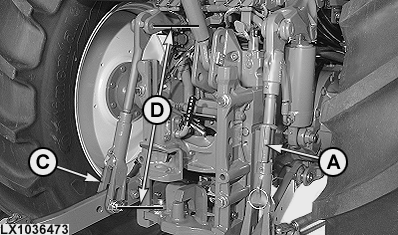

A - Säätökahva

B - Lukitus

C - Haarukkapää

D - Tankojen pituus

E - Pysäyttimet (2 kummassakin nostotangossa)

Tankoja lyhentämällä voidaan lisätä työkoneen korkeutta maasta esimerkiksi kuljetuksen ajaksi. Työsyvyyttä on mahdollista lisätä nostotankoja pidentämällä.

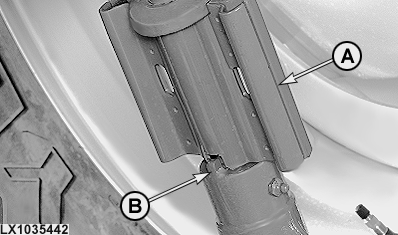

Toista nostotankoa säätämällä voidaan suoristaa työkoneen asento sivuttaissuunnassa. Säädä tankoa säätökahvalla (A). Nosta kahva (A) lukituksesta (B) ja säädä nostotangon pituus haluamaksesi. Kun tanko on oikean pituinen, paina kahva (A) alas ja lukitse se (B).

Vasemman nostotangon säätö:

• Jos tanko on varustettu säätökahvalla, säätö tapahtuu samoin kuin oikealla puolella.
• Jos säätökahva puuttuu, irrota nostotanko vetovarresta ja kierrä tangon haarukkapäätä (C) sisään tai ulos.

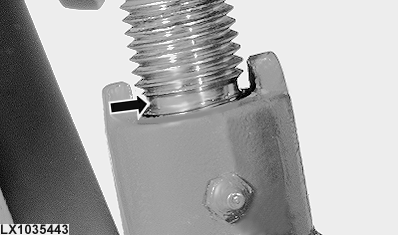

Tankojen pituuden (D) tulee pysyä ilmoitetuissa rajoissa. Kierteessä olevat urat osoittavat suurimman sallitun säätöasennon. Kierteitä ei saa ruuvata ulos vastakappaleesta tätä enempää.

• Pienin pituus 940 mm (37 in.)
• Suurin pituus 1120 mm (44 in.)

HUOMAA: Edellä mainitut nostotangon pituudet koskevat vetovarsiin lukittuja nostotankoja (ei pystysuuntaista kelluntaa).

HUOMAA: Lyhyttä nostotankoa käytettäessä saavutetaan pieni nostokorkeus mutta samalla suuri nostovoima.

Pitkää nostotankoa käytettäessä saavutetaan suuri nostokorkeus, samalla kun nostovoima on muita asentoja pienempi.

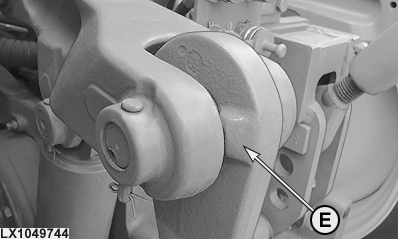

TÄRKEÄÄ: Varmista, että pysäyttimet (E) ovat aina takana kuvan mukaisesti kytkiessäsi nostotankoja nostovarsiin.

TÄRKEÄÄ: ÄLÄ anna vetovarsien tai nostotankojen koskettaa renkaita tai muita traktorin komponentteja. Nostotankojen ja renkaiden etäisyyttä voi kasvattaa asentamalla nostotangot vetovarsien etummaisiin reikiin.

Hydraulisten tai mekaanisten sivurajoitinten tulee olla lukittu vetovarsien ollessa nostoasennossa (myös siinä tapauksessa, että työkonetta ei ole kytketty).
