Etuakseli - kääntökulman rajoittimen säätö (traktorit 6105R - 6125R)

TÄRKEÄÄ:

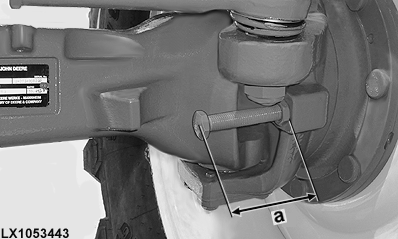

LX1053443-UN-23MAY12

1. Säädä lokasuojat (jos varustuksessa) ennen kääntökulman rajoitinten säätämistä.

2. Valitse sopiva kääntökulman rajoitinten asento rengaskoon ja raidevälin perusteella. Tutustu seuraaviin taulukoihin.

3. Mittaa ruuvin (a) pituus kuten kuvassa. Näin saat asetettua kääntökulman rajoittimet oikeisiin asentoihin.

4. Kiristä kääntökulman rajoittimen kiinnitysmutterit ohjekireyteen.

   Kohde	Mittaus	Ohjepituus
   Kääntökulman rajoittimen kiinnitysmutterit	Kiristystiukkuus	250 N·m (185 lb-ft)

5. Käännä pyörä täysin oikealle. Olka-akselin tulee osua kääntökulman rajoittimeen viisi kertaa. Toista sama vasemmalla puolella.

6. Kiristä kääntökulman rajoittimen kiinnitysmutterit jälleen ohjekireyteen.

7. Varmista, että välys on riittävä kääntämällä ohjauspyörä täysin vasemmalle ja sitten täysin oikealle.

   TÄRKEÄÄ: Seuraavat säädöt ovat likimääräisiä renkaiden koon vaihtelun vuoksi. Kääntökulman rajoittimet on säädetty oikein, jos renkaiden ja rungon sekä traktorin kyljen väliin jää 20 mm:n (0.79 in.) välys, kun akseli on täysin kääntynyt.

Traktoreiden 6105R - 6125R kääntökulman rajoittimet

Kääntökulman rajoittimen asennot — 6140R ja 6150R
Rengaskoko	Raideväli		Ruuvin pituus (a)
	[mm]	[in.]	[mm]	[in.]
360/70R24	1525	60.0	39	1.6
	1617	63.7	37	1.4
	1721	67.7	28	1.1
	1813 *	71.4 *	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
320/85R24	1525	60.0	34	1.3
	1617	63.7	31	1.2
	1721 *	67.7 *	28	1.1
	1813	71.4	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
420/65R24	1617	63.7	28	1.1
	1721	67.7	28	1.1
	1813 *	71.4 *	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
440/65R24	1616	63.6	41	1.6
	1720	67.7	39	1.6
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
280/85R28	1524	60.0	34	1.3
	1616	63.6	28	1.1
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
340/85R24	1524	60.0	44	1.7
	1616	63.6	38	1.5
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
380/70R24	1524	60.0	41	1.6
	1616	63.6	28	1.1
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
13.6R24	1524	60.0	—	—
	1616	63.6	39	1.6
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
480/65R24	1615	63.6	62	2.5
	1719	67.7	39	1.6
	1811 *	71.3 *	39	1.6
	1923	75.7	28	1.1
	2015	79.3	28	1.1
420/70R24	1615	63.6	41	1.6
	1719	67.7	38	1.5
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
400/80R24	1523	60.0	72	2.8
	1615	63.6	48	1.9
	1719	67.7	47	1.8
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
320/85R28	1523	60.0	51	2.0
	1615	63.6	44	1.7
	1719	67.7	28	1.1
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
380/85R24	1523	60.0	66	2.6
	1615	63.6	—	—
	1719	67.7	—	—
	1811 *	71.3 *	—	—
	1923	75.7	—	—
	2015	79.3	—	—
340/85R28	1614	63.6	53	2.1
	1718	67.6	33	1.3
	1810 *	71.3 *	28	1.1
	1922	75.7	28	1.1
	2014	79.3	28	1.1
380/70R28	1614	63.6	43	1.7
	1718	67.6	30	1.2
	1810 *	71.3 *	28	1.1
	1922	75.7	28	1.1
	2014	79.3	28	1.1
540/65R24	1718	67.6	64	2.5
	1810 *	71.3 *	45	1.8
	1922	75.7	37	1.4
	2014	79.3	29	1.1
440/80R24	1614	63.6	32	1.2
	1718	67.6	32	1.2
	1810 *	71.3 *	32	1.2
	1922	75.7	32	1.2
	2014	79.3	32	1.2
480/70R24	1718	67.6	47	1.8
	1810 *	71.3 *	41	1.6
	1922	75.7	28	1.1
	2014	79.3	28	1.1
420/85R24	1718	67.6	51	2.0
	1810 *	71.3 *	34	1.3
	1922	75.7	28	1.1
	2014	79.3	28	1.1
VF 520/60R28	1811	71.3	45	1.8
480/65R28	1717	67.6	55	2.2
	1809 *	71.2 *	50	2.0
	1921	75.6	28	1.1
	2013	79.3	28	1.1
420/70R28	1613	63.5	61	2.4
	1717	67.6	41	1.6
	1809 *	71.2 *	31	1.2
	1921	75.6	28	1.1
	2013	79.3	28	1.1
400/80R28	1521	59.9	--	--
	1613	63.5	65	2.6
	1717	67.6	46	1.8
	1809 *	71.2 *	35	1.4
	1921	75.6	28	1.1
	2013	79.3	28	1.1
380/85R28	1521	59.9	81	3.2
	1613	63.5	61	2.4
	1717	67.6	44	1.7
	1809 *	71.2 *	36	1.4
	1921	75.6	28	1.1
	2013	79.3	28	1.1
* Raidevälin säätö toimitushetkellä. Etukuormaimen käyttö on sallittu vain tällä raidevälillä.
