Lokasuojien säädöt - (traktorit 6130R)

LX1053703-UN-29MAY12

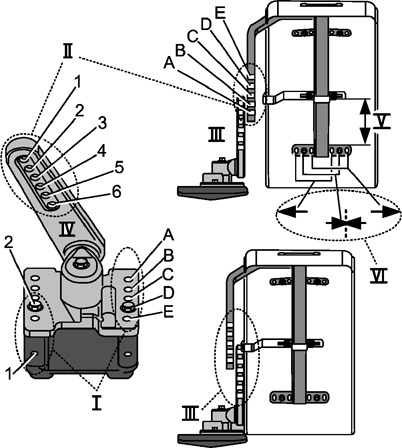

Lokasuojan asento (ULOS) — Kannatin osoittaa ulospäin kantaosasta

LX1053704-UN-29MAY12

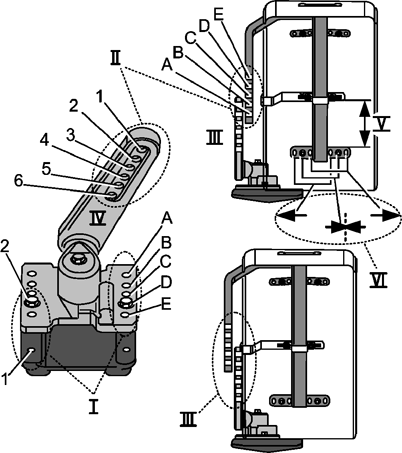

Lokasuojan asento (SISÄÄN) — Kannatin osoittaa sisäänpäin kantaosasta

Lokasuojien asennusasennot
I	Kannatin osoittaa ulospäin kantaosasta - (ULOS)		I	Kannatin osoittaa sisäänpäin kantaosasta - (SISÄÄN)
II	Korkeus, jolla lokasuoja on kiinnitetty valettuun varteen		II	Korkeus, jolla lokasuoja on kiinnitetty valettuun varteen
III	Lokasuojan kiinnitys valettuun varteen - keskelle (KESK.)		III	Lokasuojan kiinnitys valettuun varteen - pyörään (RENGAS)
IV	Valetun varren kiinnitys kannattimeen - (YLÖS/ALAS) TÄRKEÄÄ: Valetun varren tulee aina osoittaa taaksepäin.		IV	Valetun varren kiinnitys kannattimeen - (YLÖS/ALAS) TÄRKEÄÄ: Valetun varren tulee aina osoittaa taaksepäin.
V	Lokasuojan säteittäinen säätö [mm]		V	Lokasuojan säteittäinen säätö [mm]
VI	Lokasuojan asento pidikkeessä - sisäänpäin/keskellä/ulospäin (SISÄÄN/KESK./ULOS)		VI	Lokasuojan asento pidikkeessä - sisäänpäin/keskellä/ulospäin (SISÄÄN/KESK./ULOS)

Tutustu piirrokseen ja renkaiden koosta ja raideväleistä annettuihin tietoihin ennen lokasuojien säätöä.

Aseta lokasuojat suositeltuun asentoon. Näin ehkäiset lokasuojien kosketuksen pyörään tai konepeittoon, joka johtaisi vaurioihin.

TÄRKEÄÄ: Alla luetellut asennot ovat suosituksia. Rengaskoosta, lokasuojien koosta ja kääntökulman rajoittimen asennosta riippuen lokasuojat voi joutua siirtämään asentoihin, joita ei ole seuraavassa taulukossa.

TÄRKEÄÄ: Seuraavat säädöt ovat likimääräisiä renkaiden koon vaihtelun vuoksi. Lokasuojat on säädetty oikein, jos niiden ja renkaiden sekä konepeiton väliin jää 20 mm:n (0.79 in.) välys, kun akseli on käännetty ääriasentoonsa. Tutustu myös kohtiin Kiinteiden lokasuojien säätö ja Kääntyvien lokasuojien säätö.

Rengaskoko	Raideväli [mm]	Asennot, joihin lokasuojan voi asentaa
		I	II	III	IV	V [mm]	VI
480/65R24	1715	E-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	ULOS
	1819 *	D-2-SISÄÄN	D3-E1	RENGAS	YLÖS	120	ULOS
	1911	A-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	ULOS
	2023	D-1-ULOS	D4-E2	RENGAS	YLÖS	180	ULOS
	2115	B-2-ULOS	D4-E2	RENGAS	YLÖS	180	ULOS
420/70R24	1715	D-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	KESK.
	1819 *	B-1-ULOS	D4-E2	RENGAS	YLÖS	150	KESK.
	1911	C-1-ULOS	D4-E2	RENGAS	YLÖS	150	KESK.
	2023	B-2-ULOS	D4-E2	RENGAS	YLÖS	180	KESK.
	2115	C-2-ULOS	D4-E2	RENGAS	YLÖS	180	KESK.
12.4R28	1623	D-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	SISÄÄN
	1715	A-1-ULOS	D4-E2	RENGAS	YLÖS	150	SISÄÄN
	1819 *	D-1-ULOS	D4-E2	RENGAS	YLÖS	150	SISÄÄN
	1911	A-2-ULOS	D4-E2	RENGAS	YLÖS	180	SISÄÄN
	2023	D-2-ULOS	D4-E2	RENGAS	YLÖS	180	SISÄÄN
	2115	E-2-ULOS	D4-E2	RENGAS	YLÖS	180	SISÄÄN
14.9R24	1623	E-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	KESK.
	1715	C-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	KESK.
	1819 *	A-2-SISÄÄN	D4-E2	KESK.	YLÖS	150	KESK.
	1911	D-1-ULOS	D4-E2	RENGAS	YLÖS	180	KESK.
	2023	B-2-ULOS	D4-E2	RENGAS	YLÖS	180	KESK.
	2115	D-2-ULOS	D4-E2	RENGAS	YLÖS	180	KESK.
320/85R28	1623	E-2-SISÄÄN	D3-E1	RENGAS	YLÖS	120	SISÄÄN
	1715	C-2-SISÄÄN	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	1819 *	D-1-ULOS	D4-E2	RENGAS	YLÖS	180	SISÄÄN
	1911	A-2-ULOS	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	2023	D-2-ULOS	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	2115	E-2-ULOS	D3-E1	RENGAS	YLÖS	180	SISÄÄN
380/85R24	1623	B-1-SISÄÄN	D3-E1	RENGAS	YLÖS	120	KESK.
	1715	D-2-SISÄÄN	D3-E1	RENGAS	YLÖS	120	KESK.
	1819 *	B-2-SISÄÄN	D3-E1	RENGAS	YLÖS	150	KESK.
	1911	D-1-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2023	B-2-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2115	D-2-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
340/85R28	1714	A-1-ULOS	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	1818 *	A-2-SISÄÄN	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	1910	A-2-ULOS	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	2022	C-2-ULOS	D3-E1	RENGAS	YLÖS	150	SISÄÄN
	2114	E-2-ULOS	D3-E1	RENGAS	YLÖS	180	SISÄÄN
380/70R28	1714	D-2-SISÄÄN	D3-E1	RENGAS	YLÖS	120	KESK.
	1818 *	B-2-SISÄÄN	D3-E1	RENGAS	YLÖS	150	KESK.
	1910	D-1-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2022	B-2-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2114	D-2-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
13.6R28	1714	A-1-ULOS	C4-D2	RENGAS	YLÖS	100	SISÄÄN
	1818 *	C-1-ULOS	C4-D2	RENGAS	YLÖS	120	SISÄÄN
	1910	A-2-ULOS	C4-D2	RENGAS	YLÖS	120	SISÄÄN
	2022	C-2-ULOS	C4-D2	RENGAS	YLÖS	120	SISÄÄN
	2114	E-2-ULOS	C4-D2	RENGAS	YLÖS	150	SISÄÄN
540/65R24	1818 *	B-1-SISÄÄN	D3-E1	RENGAS	YLÖS	150	KESK.
	1910	A-1-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2022	C-1-ULOS	D3-E1	RENGAS	YLÖS	150	KESK.
	2114	A-2-ULOS	D3-E1	RENGAS	YLÖS	180	KESK.
480/70R24	1714	B-1-SISÄÄN	C4-D2	RENGAS	YLÖS	100	ULOS
	1818 *	D-2-SISÄÄN	C4-D2	RENGAS	YLÖS	120	ULOS
	1910	B-2-SISÄÄN	C4-D2	RENGAS	YLÖS	120	ULOS
	2022	D-1-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
	2114	B-2-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
16.9R24	1714	B-1-SISÄÄN	C4-D2	RENGAS	YLÖS	100	ULOS
	1818 *	C-2-SISÄÄN	C4-D2	RENGAS	YLÖS	100	ULOS
	1910	C-1-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
	2022	A-2-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
	2114	C-2-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
420/85R24	1714	E-2-SISÄÄN	C4-D2	RENGAS	YLÖS	100	ULOS
	1818 *	C-2-SISÄÄN	C4-D2	RENGAS	YLÖS	120	ULOS
	1910	A-2-SISÄÄN	C4-D2	RENGAS	YLÖS	120	ULOS
	2022	B-2-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
	2114	C-2-ULOS	C4-D2	RENGAS	YLÖS	120	ULOS
VF 520/60R28	1815	E-2-SISÄÄN	D3-E1	RENGAS	YLÖS	150	KESK.
480/65R28	1713	B-1-SISÄÄN	C3-D1	RENGAS	YLÖS	80	ULOS
	1817 *	D-2-SISÄÄN	C4-D2	RENGAS	YLÖS	120	ULOS
	1909	B-2-SISÄÄN	C3-D1	RENGAS	YLÖS	100	ULOS
	2021	D-1-ULOS	C3-D1	RENGAS	YLÖS	100	ULOS
	2113	B-2-ULOS	C3-D1	RENGAS	YLÖS	100	ULOS
420/70R28	1713	E-2-SISÄÄN	C3-D1	RENGAS	YLÖS	80	KESK.
	1817 *	C-2-SISÄÄN	C3-D1	RENGAS	YLÖS	100	KESK.
	1909	A-2-SISÄÄN	C3-D1	RENGAS	YLÖS	100	KESK.
	2021	B-2-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
	2113	C-2-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
14.9R28	1621	B-1-SISÄÄN	C3-D1	RENGAS	YLÖS	80	KESK.
	1713	D-2-SISÄÄN	C3-D1	RENGAS	YLÖS	80	KESK.
	1817 *	B-2-SISÄÄN	C3-D1	RENGAS	YLÖS	100	KESK.
	1909	D-1-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
	2021	B-2-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
	2113	D-2-ULOS	C3-D1	RENGAS	YLÖS	120	KESK.
380/85R28	1621	B-1-SISÄÄN	C3-D1	RENGAS	YLÖS	80	KESK.
	1713	D-2-SISÄÄN	C3-D1	RENGAS	YLÖS	80	KESK.
	1817 *	B-2-SISÄÄN	C3-D1	RENGAS	YLÖS	100	KESK.
	1909	D-1-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
	2021	B-2-ULOS	C3-D1	RENGAS	YLÖS	100	KESK.
	2113	D-2-ULOS	C3-D1	RENGAS	YLÖS	120	KESK.
16.9R26	1595	D-1-SISÄÄN	B4-C2	RENGAS	YLÖS	60	ULOS
	1697	B-1-SISÄÄN	B4-C2	RENGAS	YLÖS	60	ULOS
	1799 *	A-1-ULOS	B4-C2	RENGAS	YLÖS	60	ULOS
	1901	C-1-ULOS	B4-C2	RENGAS	YLÖS	80	ULOS
	2001	A-2-ULOS	B4-C2	RENGAS	YLÖS	80	ULOS
	2103	C-2-ULOS	B4-C2	RENGAS	YLÖS	80	ULOS
480/70R28	1620	C-1-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1712	E-2-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1816 *	A-1-ULOS	D5-E3	RENGAS	YLÖS	0	ULOS
	1908	A-2-SISÄÄN	D5-E3	KESK.	YLÖS	0	ULOS
	2020	D-1-ULOS	D5-E3	RENGAS	YLÖS	0	ULOS
	2112	B-2-ULOS	D5-E3	RENGAS	YLÖS	0	ULOS
320/85R34	1594	D-2-SISÄÄN	D4-E2	KESK.	ALAS	60	SISÄÄN
	1696	A-1-ULOS	D4-E2	RENGAS	ALAS	60	SISÄÄN
	1798 *	C-1-ULOS	D4-E2	RENGAS	ALAS	60	SISÄÄN
	1900	A-2-ULOS	D4-E2	RENGAS	ALAS	80	SISÄÄN
	2000	C-2-ULOS	D4-E2	RENGAS	YLÖS	0	SISÄÄN
	2102	E-2-ULOS	D4-E2	RENGAS	YLÖS	0	SISÄÄN
380/85R30	1594	B-1-SISÄÄN	D4-E2	KESK.	ALAS	60	KESK.
	1696	C-2-SISÄÄN	D4-E2	KESK.	ALAS	60	KESK.
	1798 *	B-1-ULOS	D4-E2	RENGAS	ALAS	60	KESK.
	1900	D-1-ULOS	D4-E2	RENGAS	ALAS	80	KESK.
	2000	B-2-ULOS	D4-E2	RENGAS	ALAS	80	KESK.
	2102	D-2-ULOS	D4-E2	RENGAS	YLÖS	0	KESK.
540/65R28	1712	C-1-SISÄÄN	D5-E3	KESK.	YLÖS	100	KESK.
	1816 *	D-2-SISÄÄN	D5-E3	KESK.	YLÖS	100	KESK.
	1908	A-1-ULOS	D5-E3	RENGAS	YLÖS	100	KESK.
	2020	C-1-ULOS	D5-E3	RENGAS	YLÖS	120	KESK.
	2112	A-2-ULOS	D5-E3	RENGAS	YLÖS	120	KESK.
440/80R28	1712	D-2-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1816 *	A-1-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
	1908	C-1-ULOS	D4-E2	RENGAS	ALAS	60	ULOS
	2020	A-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
	2112	C-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
16.9R28	1712	D-2-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1816 *	B-2-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1908	C-1-ULOS	D4-E2	RENGAS	ALAS	60	ULOS
	2020	A-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
	2112	C-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
420/85R28	1712	D-2-SISÄÄN	D4-E2	KESK.	ALAS	60	ULOS
	1816 *	A-1-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
	1908	C-1-ULOS	D4-E2	RENGAS	ALAS	60	ULOS
	2020	B-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
	2112	C-2-ULOS	D4-E2	RENGAS	ALAS	80	ULOS
VF 600/60R28	1904	C-2-SISÄÄN	D4-E2	KESK.	YLÖS	80	ULOS
16.9R28/R2	1594	D-1-SISÄÄN	C4-D2	RENGAS	ALAS	40	ULOS
	1696	B-1-SISÄÄN	C4-D2	RENGAS	ALAS	40	ULOS
	1798 *	A-1-ULOS	C4-D2	RENGAS	ALAS	40	ULOS
	1900	C-1-ULOS	C4-D2	RENGAS	ALAS	40	ULOS
	2000	A-2-ULOS	C4-D2	RENGAS	ALAS	40	ULOS
	2102	C-2-ULOS	C4-D2	RENGAS	ALAS	40	ULOS
* Raidevälin säätö toimitushetkellä. Etukuormaimen käyttö on sallittu vain tällä raidevälillä.
