Vetotanko

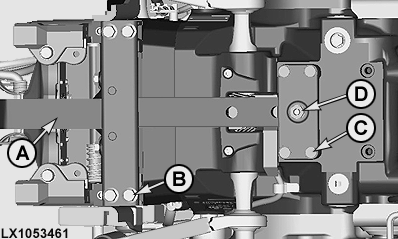

LX1053461-UN-28JAN13

A - Vetotanko

B - Ruuvit (4 kpl), 610 N˙m (450 lb.-ft.)

C - Ruuvit (4 kpl), 610 N˙m (450 lb.-ft.)

D - Kuusiotulppa (1 kpl), 310 N˙m (230 lb.-ft.)

Vetotankoa käytetään kaikentyyppisten laitteiden vetämiseen. Erityisesti se soveltuu voimanoton käyttämien työkoneiden vetämiseen. Vetotanko säädetään siten, että se lisää taka-akselin painoa ja keventää samanaikaisesti etuakselin painoa.

Vetotankoa voi säätää pituus- ja sivusuunnassa. Suurimmat sallitut staattiset pystykuormat ja vetokuormat on ilmoitettu osassa "Tekniset tiedot".

Vetotangon (A) voi säätää seuraaviin pituuksiin (säätömahdollisuudet riippuvat vetotangon luokasta):

Luokka (CAT) II ..............	250 mm	350 mm	400 mm
	9.8 in.	13.8 in.	15.7 in.

Nämä mitat ilmaisevat välimatkan voimanottoakselin päästä vetotangon ripustuspisteeseen.

Poista kuusiotulppa (D) ja vedä tappi ulos säätämistä varten. Työnnä vetotankoa (A) ja kohdista reiät. Sijoita tämän jälkeen tappi paikalleen ja kierrä kuusiotulppa (D) paikalleen. Kiristä tulppa ohjekireyteen.

HUOMAA: Vetotangon kuluvat osat tulee tarkastaa 250 tunnin välein (katso "250 tunnin huolto"). Vaihda osat tarvittaessa.

HUOMAA: Hinaaminen yleisellä tiellä vetotanko sivuttaisasennossa ei ole sallittua!
