Toimintaohjeet

LX1049749-UN-21MAY10

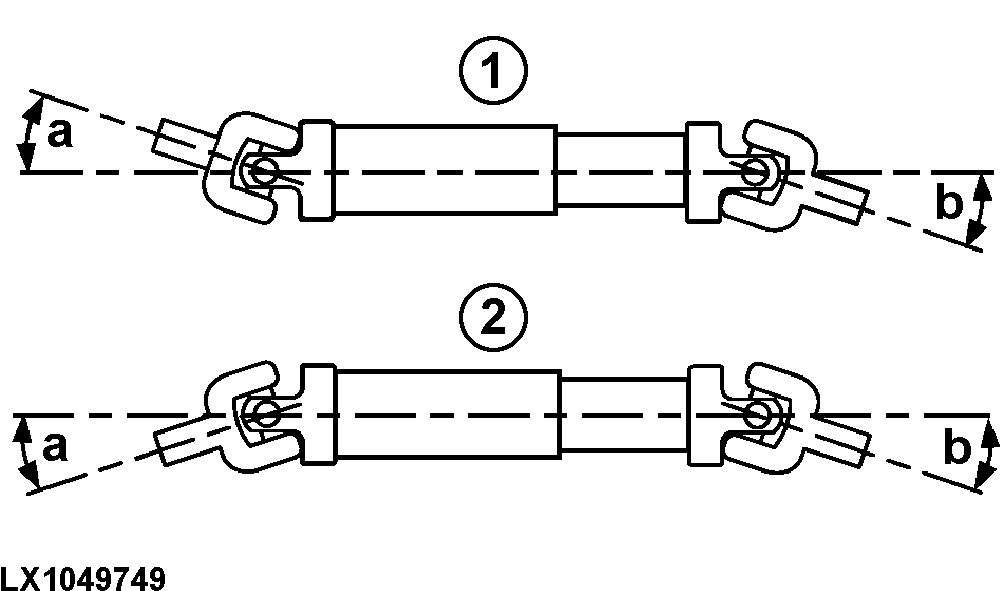

Kääntökulmat nivelakselin yhteydessä

LX1049900-UN-22FEB11

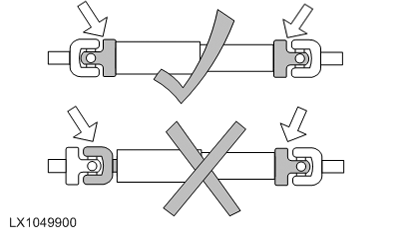

Haarukoiden kohdistaminen oikein

1 - Z-muoto

2 - W-muoto

Nivelakselien kulmien (a) ja (b) tulee olla mahdollisimman yhdenmukaiset käyttöakselin molemmissa päissä.

Vakionopeuskäyttöakselin käyttö on suositeltavaa, mikäli näin ei ole (esim. voimanottotöissä esiintyy jyrkkiä käännöksiä).

HUOMAA: Piirroksista puuttuvat käyttöakselin suojukset. Suojukset ovat pakollisia käyttöakselien käytön aikana.

TÄRKEÄÄ: Käyttö saa tapahtua vain eri työkoneiden käyttöohjeissa kuvatuissa olosuhteissa. Tämä koskee erityisesti nivelen suurinta kääntymiskulmaa, vapaakytkinten ja ylikuormituskytkinten käyttöä samoin kuin yhdistettyjen muotoputkien ohjelimittäisyyttä.

TÄRKEÄÄ: Varmista käyttöakselin säännöllinen voitelu, ennen kuin aloitat työskentelyn voimanoton käyttämän työkoneen avulla. Toimi valmistajan toimittaman käyttöohjeen mukaisesti.

TÄRKEÄÄ: Moniosaisten, teleskooppityyppisten käyttöakselien tapauksessa akselin päissä olevat haarukat tulee kohdistaa kuvan mukaisesti. Akselin päissä olevat haarukat EIVÄT saa olla 90°:een kulmassa toisiinsa nähden (ks. nuolet oikean puoleisessa kuvassa).
