Etukuormaimen työvälineet - Etukuormaimen kannattimet, kuormaimet H360 ja H380

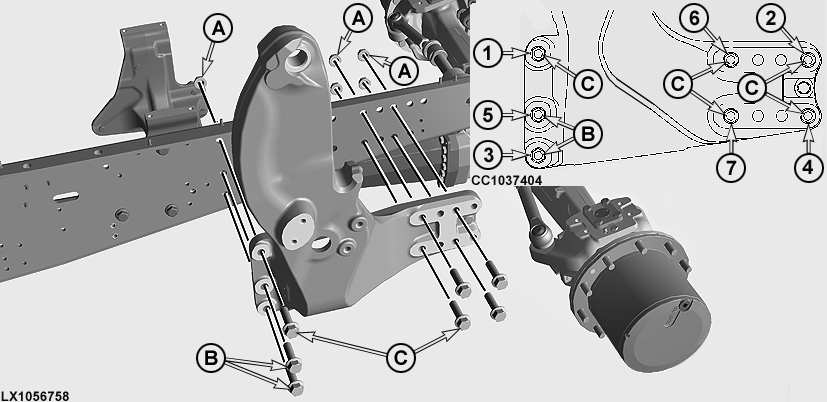

LX1056758-UN-09OCT12

John Deeren etukuormaimen pidikkeissä käytettävät kiinnitysosat
Kohde	Nimitys	Avainväli	Perusmalli	Kierrekoko	Pituus	Tunnusmerkintä / lujuus
A (5 kpl)	Laipallinen mutteri	30 mm	ISO4161	M20 x 2.5	-	10
B + C (7 kpl)	Laipallinen ruuvi	30 mm	JDS121	M20 x 2.5	70 mm (2.8 in.)	10.9

Seuraava järjestely koskee etukuormaimen kannattimia. Ruuvit (C) kiristetään kiristystiukkuuteen 580 N•m (428 lb-ft). Ruuvit (B) kiristetään kiristystiukkuuteen 620 N•m (457 lb-ft). Kiristä ruuvit annetussa järjestyksessä.

Tarkasta kiristystiukkuus säännöllisesti. Tutustu osaan 85, " Voitelu ja määräaikaishuollot".

TÄRKEÄÄ: Saatavissa on John Deeren tarkastamia ja hyväksymiä etukuormaimia.

Käytä John Deeren etukuormaimen kannattimien asentamiseen vain sopivia kiinnitysosia. Asenna osat yllä olevan kuvan mukaisesti.

Noudata myös etukuormaimen käyttöohjetta ja asennusohjeita.
