Vaihteiston lukon vapauttaminen mekaanisesti (AutoPowr-traktorit)

HUOMIO: Vaihteiston lukon mekaaniseen avaamiseen saa ryhtyä ainoastaan siinä tapauksessa, että traktoria joudutaan hinaamaan eikä vaihteiston lukkoa voi enää avata suunnanvaihtovivun avulla.

HUOMIO: Suunnanvaihtovivun tulee olla vaihteiston lukon asennossa P, jotta vaihteiston lukon voi vapauttaa mekaanisesti.

HUOMIO: Traktoria ei saa koskaan käyttää (edes lyhyttä koeajoa varten), mikäli vaihteiston lukko vapautettu mekaanisesti.

HUOMIO: Traktori voi liikkua paikaltaan vaihteiston lukon ollessa pois päältä. Tue traktori siten, ettei se pääse liikkumaan eteen- tai taaksepäin.

HUOMIO: Vaihteiston lukon mekaaniseen vapauttamiseen käytettävä vaijeri on irrotettava hinauksen jälkeen.

  1. LX1037537
    LX1037537-UN-02NOV05

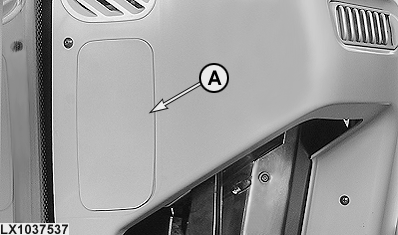

    Irrota suojus (A).


  2. LX1037538
    LX1037538-UN-02NOV05

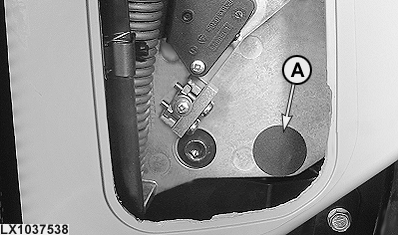

    Irrota tarrakalvo (A).


  3. LX1037539
    LX1037539-UN-02NOV05

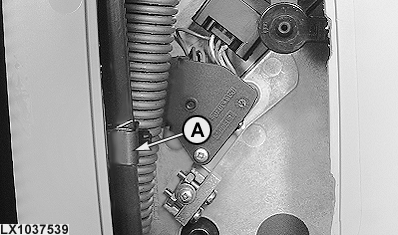

    Irrota vaijeri pidikkeestä (A).


  4. LX1037540
    LX1037540-UN-02NOV05

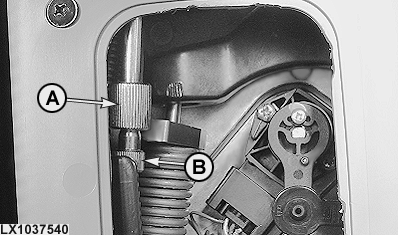

    Avaa kierretanko (A) ja karkeapintainen mutteri (B).


  5. LX1037541
    LX1037541-UN-02NOV05

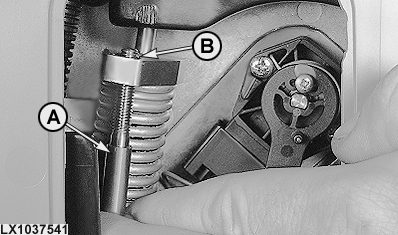

    Paina kytkinpoljinta hieman.


  6. Pujota vaijeri (A) kytkinpolkimessa tai välikappaleessa olevan silmukan (B) läpi.

  7. LX1037542
    LX1037542-UN-02NOV05

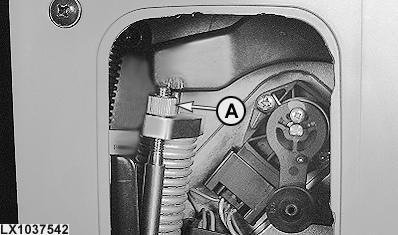

    Säädä vaijeria karkeapintaisella mutterilla (A), kunnes vaijeri on kireällä. Ruuvin karkean osan tulee olla ylhäällä.

    TÄRKEÄÄ: Vaijerin on oltava kireällä, jotta vaihteiston lukko vapautuu varmasti kokonaan.


  8. LX1037543
    LX1037543-UN-02NOV05

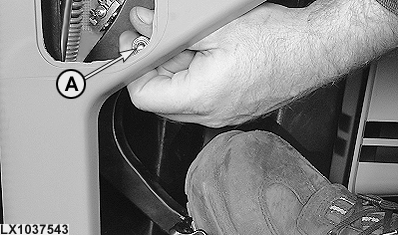

    Paina kytkinpoljin pohjaan saakka.

    TÄRKEÄÄ: Jos kytkinpoljinta ei voi painaa kokonaan alas eikä kierretankoa tämän vuoksi voi säätää pidemmälle, karkeapintaista mutteria on avattava, kunnes kytkinpolkimen voi painaa vasteeseen saakka.


  9. Lukitse kytkin tähän asentoon ruuvaamalla kierretanko (A) reikään. Näin vaihteiston lukko pysyy vapautuneessa asennossa.
