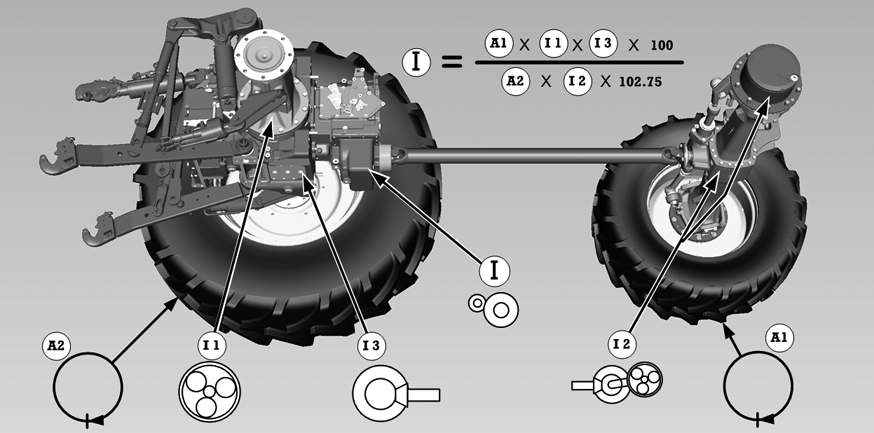

Rengasyhdistelmien laskeminen (kuva)

LX1049989-UN-22JUL11

I - Etuvedon hammaspyöräparin suhde

A1 - Eturenkaiden vierintäkehä

A2 - Takarenkaiden vierintäkehä

I1 - Taka-akselin välityssuhde

I2 - Etuakselin yleinen välityssuhde

I3 - Tasauspyörästön suhde

Tämä kuva havainnollistaa välityssuhteen laskemiseen tarvittavien komponenttien suhteen toisiinsa.
