Vetokoukku (piton-fix/pallomainen malli)

HUOMAA: Vetokoukun (piton-fix/pallomainen malli) kuluvat osat tulee tarkastaa 250 tunnin välein (katso “250 tunnin huolto”). Vaihda osa/osat tarvittaessa.

Vetonkoukku (piton fix)

LX1041424-UN-10NOV06

A - Jousi

B - Tappi

C - Pidike

Vedä jousi (A) ylös ja siirrä tappi (B) oikealle työkoneen asentamiseksi. Pidike (C) nousee ylöspäin jousivoiman pakottamana. Paina työkoneen kytkemisen jälkeen pidike (C) alas ja siirrä tappi (B) perille saakka vasemmalle. Siirrä jousi (A) takaisin alas lukitusasentoon (kuvassa näkyvään asentoon).

Pallomainen vetotappi

LX1049992-UN-27JUL11

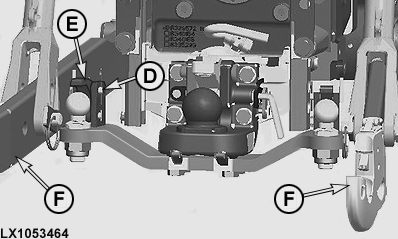

LX1053464-UN-29JAN13

A - Kahva

B - Säätöruuvi

C - Pidike

D - Lukitustappi

E - Pidike

F - Vetovarret

TÄRKEÄÄ: Jos varustukseen kuuluu pallomainen vetotappi ja jommallakummalla tai kummallakin puolella sijaitseva pakko-ohjausjärjestelmä, noudata seuraavia ohjeita:

• Pallomainen vetotappi ja pakko-ohjausjärjestelmä on ehdottomasti irrotettava ennen työkoneiden kytkemistä.

• Vetovarret (F) on ehdottomasti irrotettava ennen pakko-ohjauksella varustettujen perävaunujen vetämistä.

Vedä kahvaa (A) ylöspäin ja siirrä sitä oikealle voidaksesi kiinnittää työkoneen. Lukitus on nyt auennut ja pidikettä (C) voi nostaa ylös. Kun työkone on kiinnitetty, paina pidike (C) alas ja kiinnitä kahva (A) alkuperäiselle paikalleen. Kahva (A) kiinnittyy oikein paikalleen vain, jos lukitustappi on työnnetty kokonaan vasemmalle. Säädä tarvittaessa pidikkeen säätöruuvia (B) 8 mm:n (0.3 in.) kuusiokoloavaimella siten, että tilaa on riittävästi vedettävän työkoneen silmukalle. Kiristä tämän jälkeen lukitusmutteri 300 N˙m:n (220 lb.-ft.) kireyteen 30 mm:n (1.2 in.) kiintoavaimella.

Mikäli haluat kytkeä pakko-ohjausjärjestelmän, vedä lukitustapista (D), nosta pidikettä (E) ja yhdistä pakko-ohjausjärjestelmän vivut. Palauta pidike (E) ja lukitustappi (D) tämän jälkeen alkuperäiselle paikalleen.

Vaihtaminen vetotankoon

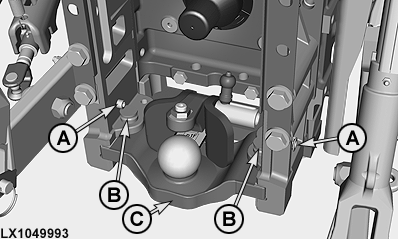

LX1049993-UN-27JUL11

A - Lukitustappi

B - Sokkatappi

C - Kannatin

Piton-fix-vetokoukun tai pallomaisen vetokoukun voi irrottaa helposti esimerkiksi vetotangon asennusta varten. Irrota lukitustapit (A), sokka (B) ja vedä kannatinta (C) taaksepäin.
