Etukuormain, varustettu asennonpalautustoiminnolla


Kuvaus

Asennonpalautus on automaattinen etukuormaimen toiminto. Sen ansiosta puomille ja kauhalle voi säätää kaksi asentoa, joihin ne palaavat automaattisesti. Kun asennot on säädetty, pelkkä monitoimivivun kevyt painallus haluttuun suuntaan saa puomin tai kauhan palaamaan tallennettuun asentoon.

Voit myös tallentaa kauhan nolla-asennoksi kulman tai kallistusasennon, jos tällaista kulmaa tarvitaan toistuvasti. Tämän asennon merkki CommandCenter™ -monitorin näytössä on "0°". Muutos kauhan asennossa ilmestyy näyttöön aste-erona (esim. +110° tai -98°) tallennettuun 0°-asentoon nähden. Kauhan voi siirtää jälleen nolla-asentoon liikuttamalla monitoimivipua, kunnes CommandCenter™ -monitorissa on jälleen lukema “0°”. Asennonpalautustoiminto on käytössä vain, kun ajonopeus on enintään 16 km/h.

TÄRKEÄÄ: Jos etukuormain vaihdetaan asennonpalautustoiminnolla varustettuun etukuormaimeen, toiminnassa tulee ilmenemään häiriöitä. Virheettömän toiminnan takaamiseksi on tärkeää, että annat John Deere -jälleenmyyjän säätää ja kalibroida komponentit erilaisen kuormaimen liittämisen jälkeen. Ota yhteys John Deere -jälleenmyyjään.


Siirtyminen asennonpalautuksen ikkunaan

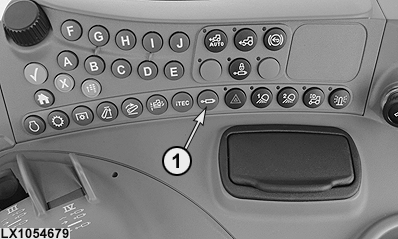

  1. Paina näppäintä (1) useamman kerran, kunnes asennonpalautuksen ikkuna avautuu.

  2. LX1054679
    LX1054679-UN-12APR12

    LX1054678
    LX1054678-UN-12APR12

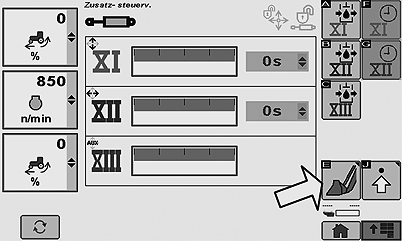

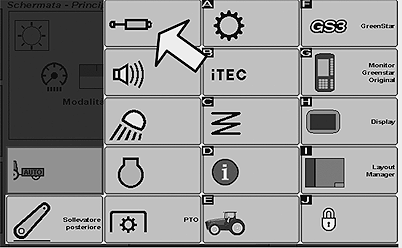

    Voit myös painaa ulosottoventtiilin kuvaketta CommandCenter™ -monitorin valikossa.


  3. LX1054680
    LX1054680-UN-12APR12

    Paina avautuneessa ikkunassa näkyvää kuvaketta, jossa on etukuormaimen tunnus.



Asennonpalautuksen ikkuna

LX1054667
LX1054667-UN-16APR12

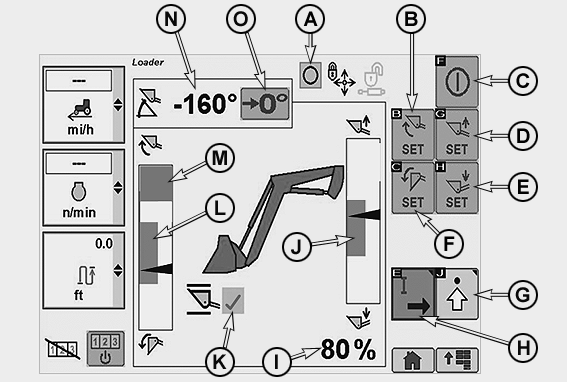

Asennonpalautuksen ikkuna

A

Tilan näyttö - asennonpalautus päällä = I; pois päältä = 0

B

Kauhan yläasennon säätö

C

Asennonpalautus; käyttöönotto = I tai käytöstä poisto = 0

D

Puomin yläasennon säätö

E

Puomin ala-asennon säätö

F

Kauhan ala-asennon säätö

G

Siirtyminen SCV-venttiilien asetuksiin (tutustu kohtaan Ulosottoventtiilit)

H

Siirtyminen E-ICV-venttiilien nopeusasetuksiin (tutustu kohtaan Ulosottoventtiilit)

I

Puomin asennon näyttö prosentteina, 100% = ylin asento

J

Pylväsdiagrammi, joka havainnollistaa liikkeen automaattisen asennonpalautuksen ylä- ja ala-asennon välillä

K

Elektroninen vakain; käyttöönotto = merkintä tai käytöstä poisto = ei merkintää

L

Pylväsdiagrammi, joka havainnollistaa kallistuksen automaattisesti palautuvan ylä- ja ala-asennon välillä

M

Alue, jolla ei voi käyttää etukuormainta ilman mekaanista vakainta. Tämä estää kauhan sisällön tahattoman tyhjentymisen ohjaamon katon päälle.

N

Lukema, joka havainnollistaa kauhan kulman tai kallistuksen suhteessa aiemmin säädettyyn nollapisteeseen

O

Kuvakkeen "0" avulla voit merkitä minkä tahansa nollapisteen kauhan liikealueella. Näin usein käytetty kauhan asento on löydettävissä uudelleen. Kauha on siirrettävä tähän pisteeseen manuaalisesti.

-

Harmaiden pylväiden nuolet osoittavat kauhan ja puomin senhetkiset asennot. Aina, kun laite liikkuu automaattisesti, nuolien väri muuttuu mustasta vihreäksi.

HUOMAA: Tarkasta elektronisen vakaimen (K) tila aina, kun käynnistät traktorin uudelleen.

Jos traktoriin on asennettu etukuormain ilman mekaanista vakainta, elektroninen vakain on aina käytössä.

Jos traktoriin asennetaan etukuormain, jossa on mekaaninen vakain, aiemmin valittu elektronisen vakaimen asetus jää aina voimaan.


Asennonpalautustoiminnon asetus

LX1054668
LX1054668-UN-12APR12

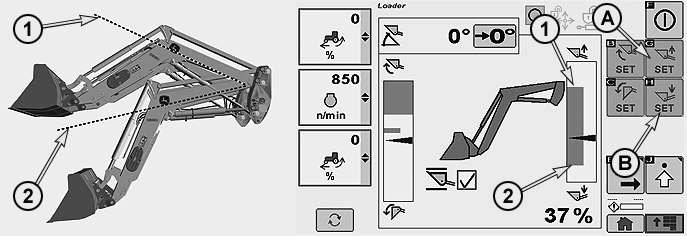

  1. Siirrä puomi haluamaasi yläasentoon (1) ja paina painiketta (A).

  2. Siirrä puomi haluamaasi ala-asentoon (2) ja paina painiketta (B).

HUOMAA: Automaattisen asennonpalautuksen yläasennon on aina oltava korkeammalla kuin ala-asennon. Kellunta-asennon käyttöön ottamiseksi puomi on ensin nostettava korkeuteen ≤ 30% (katso näyttöä).

LX1054669
LX1054669-UN-12APR12

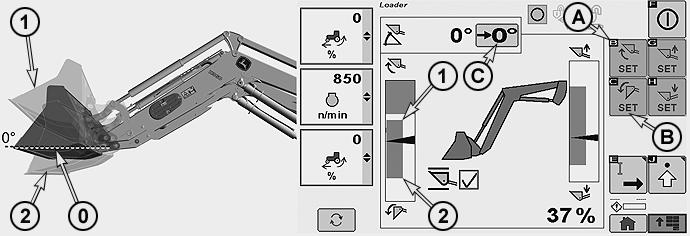

  1. Siirrä kauha haluamaasi yläasentoon (1) ja paina painiketta (A).

  2. Siirrä kauha haluamaasi ala-asentoon (2) ja paina painiketta (B).

  3. Siirrä kauha mihin tahansa haluamaasi kulmaan ja tallenna asento painamalla painiketta (C). Kallistuskulman näytössä on nyt lukema 0°. Näin usein käytetty kauhan asento on löydettävissä uudelleen. Kulman näyttö ilmaisee kuljettajalle kauhan senhetkisen asennon suhteessa nollapisteeseen. Kauha on siirrettävä tähän pisteeseen manuaalisesti.

HUOMAA: Automaattisen asennonpalautuksen yläasennon on aina oltava korkeammalla kuin ala-asennon. Nollapiste voi olla mikä tahansa asento.


Monitoimivivun toiminnot

LX1054684
LX1054684-UN-08MAY12

TÄRKEÄÄ: Asennonpalautustoiminnon voi keskeyttää liikuttamalla monitoimivipua nopeasti vastakkaiseen suuntaan. Esimerkki: Pysäytä puomi alaspäin suuntautuvan liikkeen aikana = liikuta monitoimivipua taaksepäin (A).

A

Vedä monitoimivipua taaksepäin, kunnes puomi on noussut sopivalle korkeudelle. Älä liikuta vipua vastuspisteen ohi.

B

Vedä monitoimivipua taaksepäin, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää yläasennon palautustoiminnon. Puomi pysähtyy automaattisesti esiasetettuun yläasentoon.

C

Siirrä monitoimivipua vasemmalle, kunnes kauha saavuttaa haluamasi ylimmän asennon. Älä liikuta vipua vastuspisteen ohi.

D

Siirrä monitoimivipua vasemmalle, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää yläasennon palautustoiminnon. Kauha pysähtyy automaattisesti esiasetettuun asentoon.

E

Työnnä monitoimivipua eteenpäin, kunnes puomi on laskeutunut sopivalle korkeudelle. Älä liikuta vipua vastuspisteen ohi.

F

Työnnä monitoimivipua eteenpäin, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää ala-asennon palautustoiminnon. Puomi pysähtyy automaattisesti esiasetettuun ala-asentoon.

G

Työnnä monitoimivipu kokonaan eteen ja lukitse se paikalleen, jolloin kellunta-asento on käytössä. Vipu pysyy lukitusasennossa, kunnes sitä vedetään käsin taaksepäin.

H

Siirrä monitoimivipua oikealle, kunnes kauha saavuttaa haluamasi alimman asennon. Älä liikuta vipua vastuspisteen ohi.

I

Siirrä monitoimivipua oikealle, kunnes se on liikkunut selvästi havaittavan vastuspisteen ohi. Vapauta vipu tämän jälkeen. Tämä käynnistää ala-asennon palautustoiminnon. Kauha pysähtyy automaattisesti esiasetettuun asentoon.

Liikuta monitoimivipua oikealle vastuspisteen ohi kaksi kertaa peräkkäin ja pidä vipua paikallaan. Tämä käynnistää kauhan ravistelutoiminnon.


Puomin käyttö

LX1054670
LX1054670-UN-19APR12

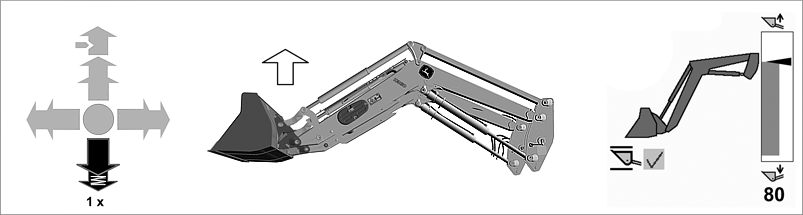

Asennonpalautus, yläasento - vedä vipu kerran nopeasti taaksepäin vastuspisteen ohi ja vapauta se.

LX1054672
LX1054672-UN-19APR12

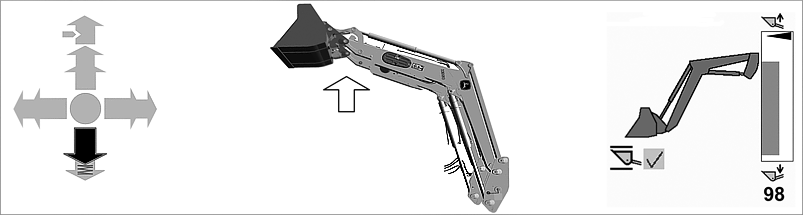

Puomin nosto automaattisesti palautuvan yläasennon yläpuolelle - vedä vipua taaksepäin, mutta ei vastuspisteen ohi.

LX1054671
LX1054671-UN-19APR12

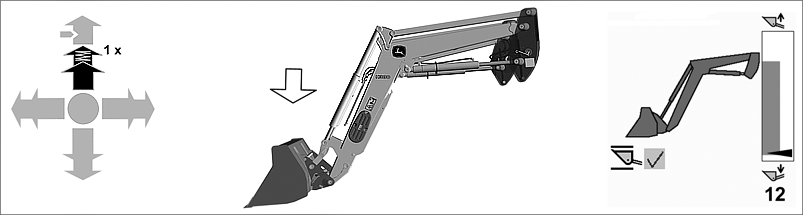

Asennonpalautus, ala-asento - työnnä vipu kerran nopeasti eteenpäin vastuspisteen ohi ja vapauta se.

LX1054673
LX1054673-UN-09MAY12

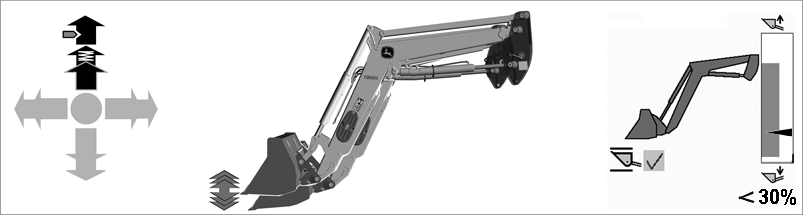

Kellunta-asento - työnnä vipu eteen lukitusasentoon.

HUOMAA: Kellunta-asennon käyttöön ottamiseksi puomi on ensin nostettava korkeuteen ≤ 30% (katso näyttöä).


Kauhan käyttö

LX1054674
LX1054674-UN-19APR12

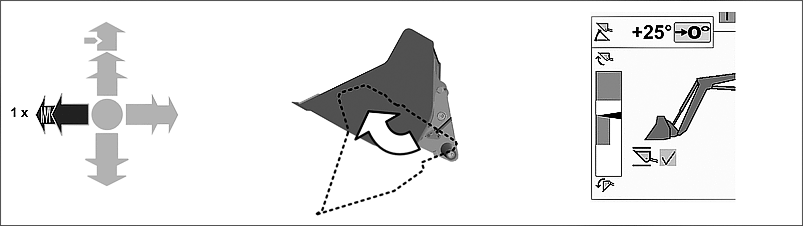

Asennonpalautus, yläasento - liikuta vipua kerran nopeasti vasemmalle vastuspisteen ohi ja vapauta se.

LX1054675
LX1054675-UN-19APR12

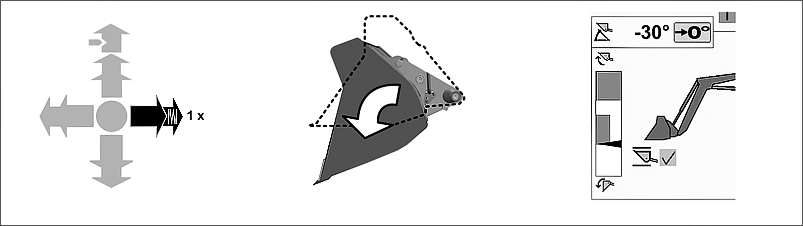

Asennonpalautus, ala-asento - liikuta vipua kerran nopeasti oikealle vastuspisteen ohi ja vapauta se.

LX1054676
LX1054676-UN-19APR12

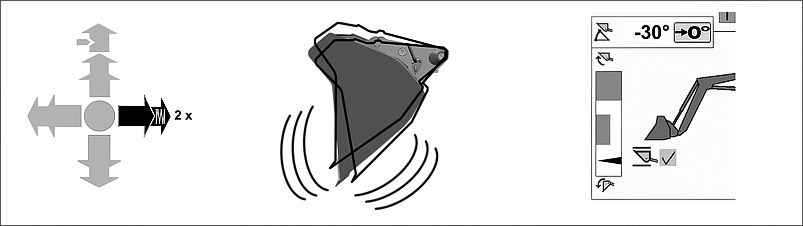

Lisätoiminto "ravistelu" - liikuta vipua oikealle nopeasti kaksi kertaa peräkkäin vastuspisteen yli ja pidä vipua tässä asennossa.

LX1054677
LX1054677-UN-19APR12

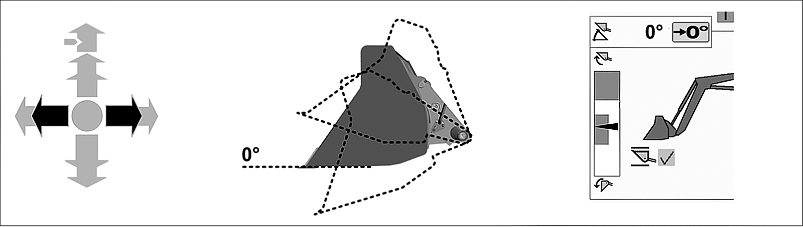

Kauhan siirtäminen nolla-asentoon - siirrä vipua oikealle tai vasemmalle (ohittamatta vastuspistettä), kunnes näyttöön ilmestyy 0°.

HUOMAA: Kauhaa on aina liikutettava manuaalisesti, kunnes näyttöön ilmestyy 0°.


Reaktion säätö

  1. LX1054679
    LX1054679-UN-12APR12

    Paina näppäintä (1) kaksi kertaa.


  2. LX1054681
    LX1054681-UN-12APR12

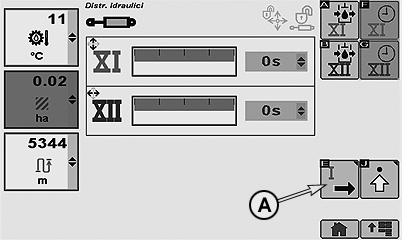

    Paina kuvaketta (A).


  3. LX1054682
    LX1054682-UN-12APR12

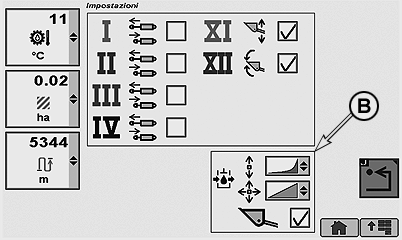

    Monitoimivivun ominaisuuksia voi säätää kentästä (B). Tämä säätö vaikuttaa etukuormaimen reaktioihin, jos varustuksessa on asennonpalautus.

    Avaa haluamasi valintaikkuna ja valitse asetus.

    LX1054683
    LX1054683-UN-12APR12

    Katso kuvaa ylhäältä alas:

    • Oranssi, lineaarinen = nopeus pysyy samana kunnes lopullinen asento on saavutettu (äkkipysäytys).
    • Keltainen, yhdistelmä = nopeus hidastuu juuri ennen lopullisen asennon saavuttamista.
    • Vihreä, progressiivinen = nopeus hidastuu asteittaisesti, kun lopullinen asento saavutetaan (hyvin pehmeä pysäytys).


TÄRKEÄÄ: Muut asetukset ovat mahdollisia. Niitä kuvataan tämän osan kohdassa “Elektronisten ulosottoventtiilien lisätoiminnot“.
