Lisäpainoyksikön kokoaminen

HUOMIO: Noudata turvallisuusohjeita suorittaessasi alla kuvattuja toimenpiteitä.

HUOMIO: Painojen nostamiseen ja kuljetukseen käytettävien laitteiden nostokapasiteetin on oltava vähintään 900 kg (1985 lb) tai 1150 kg (2535 lb).

HUOMIO: Käytä vain sallittuja nostolaitteita.

HUOMIO: Noudata turvallisuusmääräyksiä. Älä seiso nostettujen kuormien alla.

HUOMAA: Painon kuljettaminen helpottuu, kun kokoat sen etukäteen lavalle. Varmista, että lavan kantokyky on riittävä.

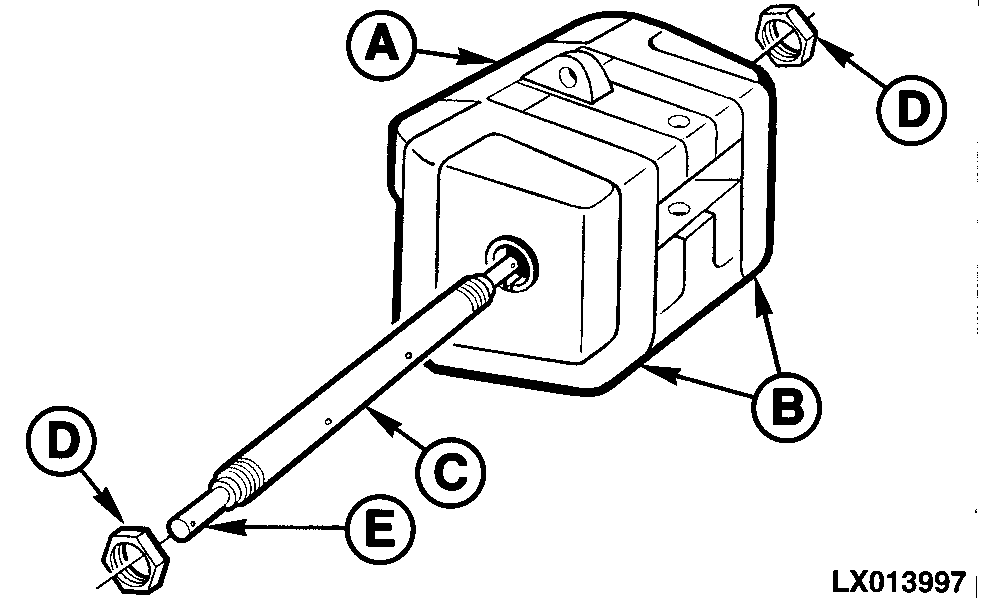

LX013997
LX013997-UN-02APR96

Laske keskipaino (A) nostolaitteella tasaiselle alustalle.

Aseta reunapainot (B) keskipainon molemmille puolille ja työnnä tanko (C) painojen läpi.

Kiristä mutterit (D) kireyteen 300 Nm (220 lb-ft).

Säädä tapit (E) ääriasentoonsa kolmipistenostolaitetta kiinnitettäessä.

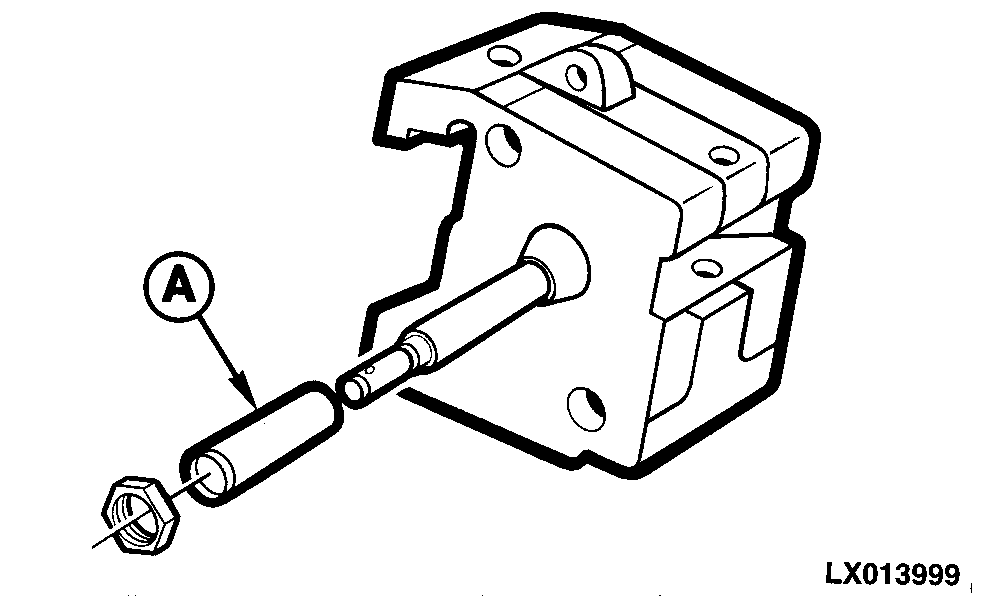

LX013999
LX013999-UN-02APR96

Asenna keskipainon sivuille väliholkit (A), jos sivupainoja ei käytetä.

Kiristä mutterit kireyteen 300 Nm (220 lb-ft).

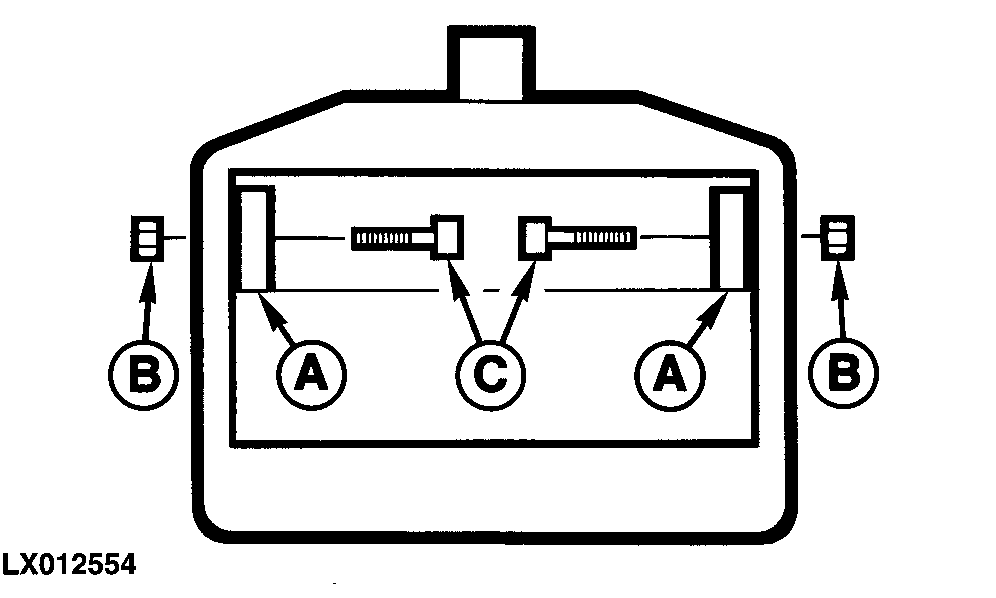

LX012554
LX012554-UN-27JUN96

Asenna painoyksikön sisäpuolelle väliholkit (A), kun se asennetaan 80 kg:n (175 lb) peruspainoon.

Väliholkkeja ei tarvita, kun se asennetaan 110 kg:n (240 lb) peruspainoon.

Kiinnitä väliholkit sisäpuolelta kuusiokoloruuveilla (C) ja asenna mutterit (B).

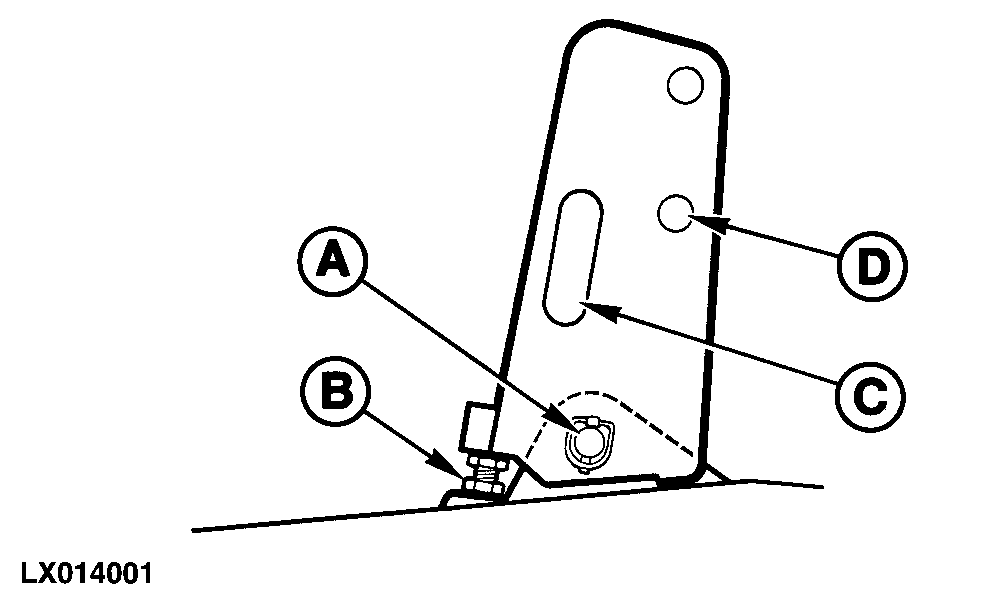

LX014001
LX014001-UN-02APR96

Asenna keskitangon pidike kolmipistenostolaitetta säädettäessä. Työnnä kiinnitintappi (A) paikalleen ja lukitse se. Säädä ruuvaussyvyys, jossa ruuvi (B) koskettaa lisäpainoyksikköä ruuvattaessa keskitangon pidikkeeseen. Lukitse ruuvi.

Painoyksikön väliholkit voi säilyttää keskitangon pidikkeen syvennyksessä (C).

Kun keskitangon pidike ei ole käytössä, käännä se painoyksikköä vasten ja lukitse reiän (D) avulla.
