Anhängekugel auf Verschleiß prüfen

LX1041483-UN-19DEC06

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

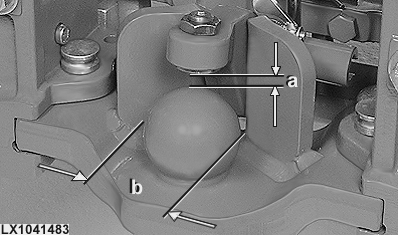

Spaltmaß (a) am Verschluß prüfen.

Prüfpunkt	Maß	Spezifikation
Spaltmaß am Verschluß	Maximal zulässiger Abstand	4,0 mm 0.16 in.

Durchmesser (b) der Kugel prüfen.

Prüfpunkt	Maß	Spezifikation
Kugeldurchmesser	Verschleißgrenze bzw. Mindestdurchmesser	78,0 mm 3.07 in.
