Anhängerkupplung, höhenverstellbar

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Höhen-Verstellhebel

B - Verriegelungsknopf

C - Betätigungshebel

D - Anzeigebolzen

Der Traktor kann mit vier verschiedenen Kupplungs-Versionen (1-4) ausgerüstet sein, deren Bedienung voneinander abweicht.

Alle Kupplungen können mit dem Hebel (A) in der Höhe verstellt werden.

Bei der Kupplung (1) muß zusätzlich der Knopf (B) betätigt werden.

Die Kupplungen können mit dem Hebel (C) geöffnet und geschlossen werden.

Die Kupplungen (3-4) schließen auch durch Einführen der Anhängeröse. Die Kupplungen (3-4) können auch mit einer Fernbedienung vom Fahrersitz betätigt werden.

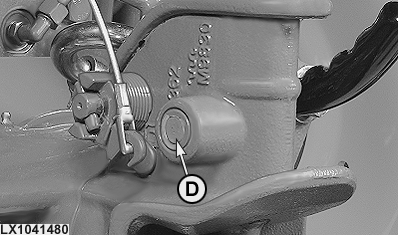

Die Kupplungen (3-4) sind dann verriegelt, wenn der Anzeigebolzen mit dem Gehäuse bündig ist.

WICHTIG: Es dürfen nur Anhänger benutzt werden, deren Zugöse zu den jeweiligen Anhängebolzen paßt.

An die drehbaren Kupplungen dürfen keine Anhänger mit drehbaren Zugösen angebaut werden.

Die zulässigen Stütz- und Anhängelasten sind unter ”Technische Angaben” aufgeführt.

HINWEIS: Bauteile des Anhängekupplung, die durch den Gebrauch Verschleiß aufweisen können, können im Rahmen der Wartungsarbeiten überprüft werden. Siehe im entsprechenden Abschnitt “Wartung”. Gegebenenfalls austauschen.
