Frontantriebsachse - Ölstand der Endantriebe prüfen

LX1045658
LX1045658-UN-08NOV10

ACHTUNG: Das Öl kann unter Druck stehen, wenn es heiß ist. Kontrollschraube langsam ausschrauben.

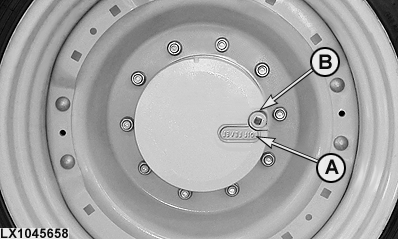

  1. Rad so drehen, dass die Markierung OIL LEVEL (A) waagrecht steht.

  2. Kontrollschraube (B) ausschrauben. Der Ölstand muss bis zum Schraubenloch reichen.

  3. Gegebenenfalls hier Öl nachfüllen. Kontrollschraube mit 90 N˙m (66 lb.-ft.) anziehen. Es muss ein im Kapitel Betriebsstoffe aufgeführtes Getriebeöl verwendet werden.

HINWEIS: Nach den ersten 100 Betriebsstunden das Öl in der Achsbrücke und in den Endantrieben wechseln. Danach Ölwechsel alle 1500 Betriebsstunden, jedoch mindestens alle 2 Jahre durchführen.

OULXA64,0002636-29-20101007
