Fanghaken-Oberlenker

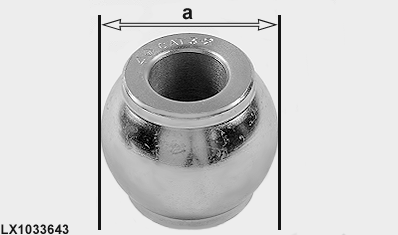

LX1033643-UN-17MAY04

Dieser Oberlenker ist für Gerätekugeln der Kategorie III vorgesehen.

WICHTIG: Es muss die passende Kugel verwendet werden.

Kategorie	Kugeldurchmesser (a)
III	60 mm (2.4 in.)

Bedienung des Fanghakens

LX1031601-UN-16SEP04

Fanghaken Handbedienung

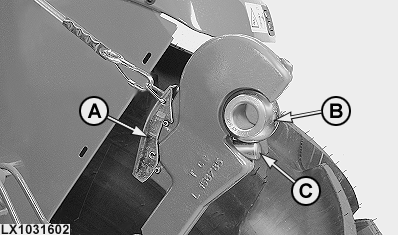

LX1031602-UN-16SEP04

Fanghaken Seilbedienung

A - Bedienteil

B - Kugel

C - Bolzen

Der Fanghaken kann mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, dass der Fanghaken richtig verriegelt ist:

Das Bedienteil (A) muss ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muss die Kugel umschließen.
