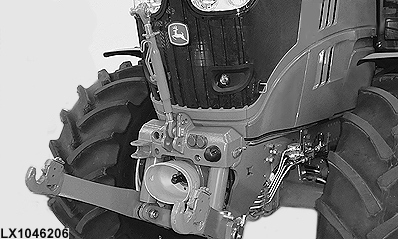

Frontkraftheber (Economy)

LX1046206-UN-22JUN11

Der Frontkraftheber kann mit dem Zusatzsteuergerät I betätigt werden.

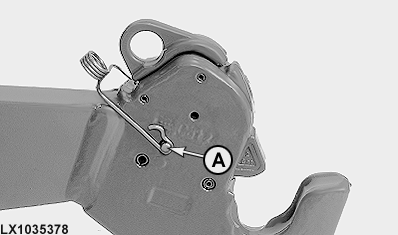

Unterlenker, Hakenverriegelung

LX1035378-UN-18JAN05

A — Sicherungs-Teilesatz

ACHTUNG: Beim Anbau von Geräten mit asymmetrischer Last (z.B. Seitenausleger- Mähwerke) oder beim Durchfahren von hohem Bewuchs bzw. bei Forstarbeiten müssen die Unterlenker-Fanghaken gegen unbeabsichtigtes Öffnen gesichert werden.

John Deere™ Sicherungs-Teilesatz AL165485 in beiden Fanghaken verwenden.

Unterlenker-Positionen

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

LX1046209-UN-22JUN11

B — Unterlenker sind verriegelt

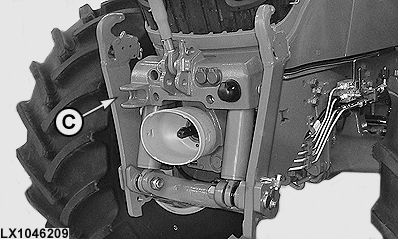

C — Unterlenker in Transport-Position

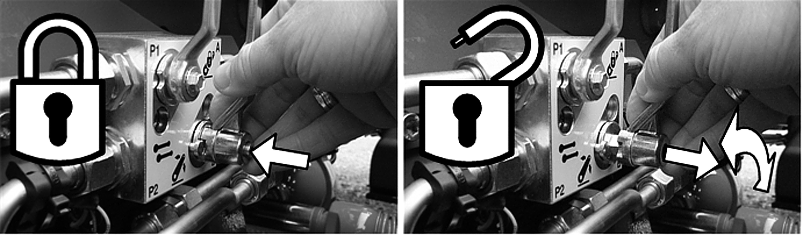

Absperrventil

LX1054666-UN-10APR12

LX1046210-UN-22JUN11

LX1046211-UN-22JUN11

Mit dem zusätzlichen Absperrventil sind die folgenden Einstellungen möglich:

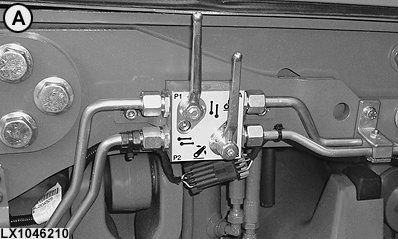

A — Ölfluss gesperrt

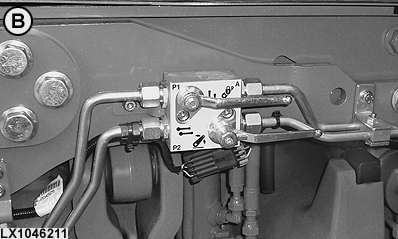

B — Heben und Senken mit Öldruck

ACHTUNG: Ist das Zusatzsteuergerät I mit zusätzlichen Anschlusskupplungen nach hinten ausgerüstet (zur Bedienung von Heckgeräten), dann muss das Absperrventil gesperrt werden (A), bevor Heckgeräte mit dem Zusatzsteuergerät I bedient werden.

HINWEIS: Um Schäden zu vermeiden, die Einstellung (B) wählen, wenn an einem Mähwerk eine Kette zur Schnitthöhenbegrenzung verwendet wird. Zusätzlich das Zusatzsteuergerät I zum Absenken des Mähwerks in Schwimmstellung bringen.

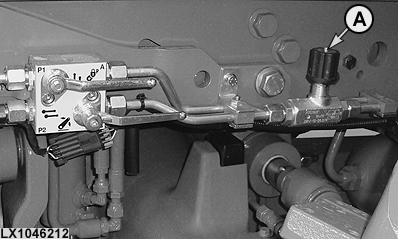

Senkdrossel

LX1046212-UN-22JUN11

Die Senkdrossel (A) ermöglicht ein kontrolliertes Absenken des Frontkrafthebers. Die Senkdrossel kann durch Drehen (max. 10 Umdrehungen) stufenlos von offen (Drehen bis zum Anschlag gegen den Uhrzeigersinn) bis vollständig geschlossen (Drehen bis zum Anschlag im Uhrzeigersinn) eingestellt werden.

Die Werkseinstellung der Senkgeschwindigkeit ist auf ca. 5-6 Sekunden (4 Umdrehungen gegen den Uhrzeigersinn) eingestellt.

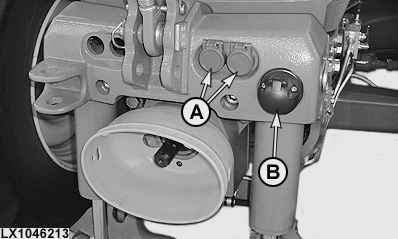

Anschlusskupplungen und siebenpolige Steckdose (ECE) vorne

LX1046213-UN-22JUN11

A — Anschlusskupplungen Zusatzsteuergerät II

Die Anschlusskupplungen (A) werden vom Zusatzsteuergerät II mit Öl versorgt.

ACHTUNG: Bei angeschlossenem Frontanbaugerät darf kein weiterer Verbraucher am Zusatzsteuergerät II angeschlossen werden.

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

Die Anschlusskupplungen gestatten das Anschließen und Abnehmen des Hydraulikschlauches nur, wenn kein Druck anliegt.

Zum Anschließen das Schlauch-Anschlussstück fest in die Anschlusskupplung hineindrücken.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.

B — Siebenpolige Steckdose (ECE) vorne

Die Steckdose wird verwendet, um elektrische Vorrichtungen am Anbaugerät anschließen zu können. Immer eine Zusatzbeleuchtung am angehängten Gerät anbringen, wenn die vordere Traktorbeleuchtung und andere Leuchten verdeckt sind.

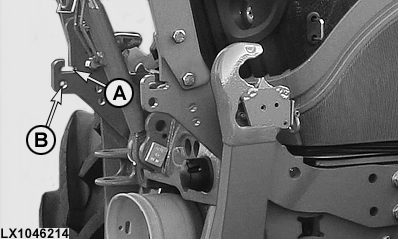

Halter für Mähwerksfedern (falls vorhanden)

LX1046214-UN-22JUN11

A — Öffnung für Kette

B — Bohrung für Feder

In der Öffnung (A) kann die Kette zur Schnitthöhenbegrenzung eingehängt werden.

HINWEIS: In diesem Fall für das Absperrventil die Einstellung (B) wählen, um Schäden zu vermeiden. Zusätzlich das Zusatzsteuergerät I zum Absenken des Mähwerks in Schwimmstellung bringen.

In der Bohrung (B) kann die Feder zur Dämpfung eingehängt werden.

Sicherheit

ACHTUNG: Bei der Verwendung des Frontkrafthebers unbedingt maximale Achslasten und Reifentragfähigkeiten beachten.

ACHTUNG: Mit angebautem Frontgerät werden die Fahreigenschaften des Traktors nachteilig beeinflusst. Fahrmanöver der veränderten Fahrdynamik des Traktors anpassen.

ACHTUNG: Wenn der Traktor unbeaufsichtigt abgestellt wird, Frontanbaugeräte immer auf den Boden absenken.

ACHTUNG: Vor dem Anschließen an eine der vorderen Schnellkupplungen das Frontanbaugerät auf den Boden absenken und den Motor abstellen.

ACHTUNG: Beim Einbiegen auf öffentliche Straßen vom Hofgelände oder vom Feld sowie an Kreuzungen unbedingt die veränderten Abmessungen des Traktorvorderteils berücksichtigen. Im Zweifelsfall von zweiter Person einweisen lassen.

ACHTUNG: Beleuchtungsvorschriften beachten. Durch das Frontanbaugerät können Fahrscheinwerfer und Fahrtrichtungsanzeige verdeckt werden. In diesem Fall für zusätzliche Beleuchtung sorgen.

ACHTUNG: Bei Nichtgebrauch des Frontkrafthebers sollen die Unterlenker immer hochgeklappt werden.
