Anbau am Grundgewicht

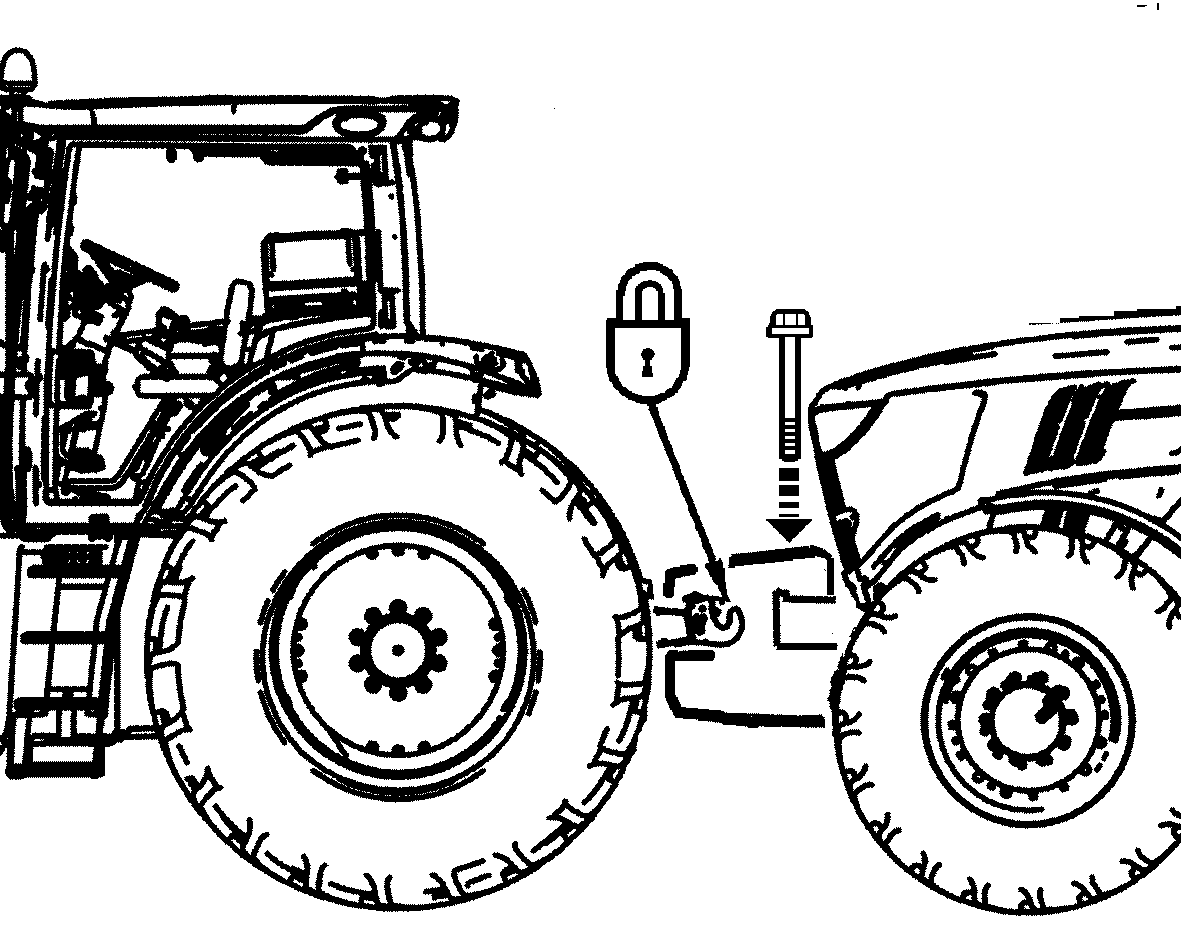

LX1046223-UN-13JUL11

Pickup-Gewicht an den Unterlenkern eines beliebigen Traktors anhängen und an den Zieltraktor rangieren.

HINWEIS: Die herkömmlichen Zusatzfrontgewichte können nach Anbau des Pickup-Gewichts nicht mehr verwendet werden. Ausnahme ist das zusätzliche 180 kg (400 lb)-Gewichtpaket.

Pickup-Gewicht auf das Grundgewicht aufsetzen. Das Gewicht rastet spürbar ein.

Die Unterlenker des anhängenden Traktors noch nicht aushängen, sondern erst die Sicherungsschraube anordnen und festziehen, siehe nachfolgende Beschreibung.

ACHTUNG: Es dürfen sich keine Personen im Gefahrenbereich aufhalten.

ACHTUNG: Am Zieltraktor Parksperre einlegen.

ACHTUNG: Kraftheber des anhängenden Traktors in Lageregelung stellen.

ACHTUNG: Sicherstellen, dass die Fanghaken der Unterlenker eingerastet sind.

WICHTIG: Der Frontanbau ist nicht zulässig bei Traktoren mit Standard-Vorderachse.

WICHTIG: Zulässige Achs- und Radtraglast beachten, siehe Betriebsanleitung bzw. Herstellerangaben.

WICHTIG: Beim Anhängen keinen Oberlenker benutzen.

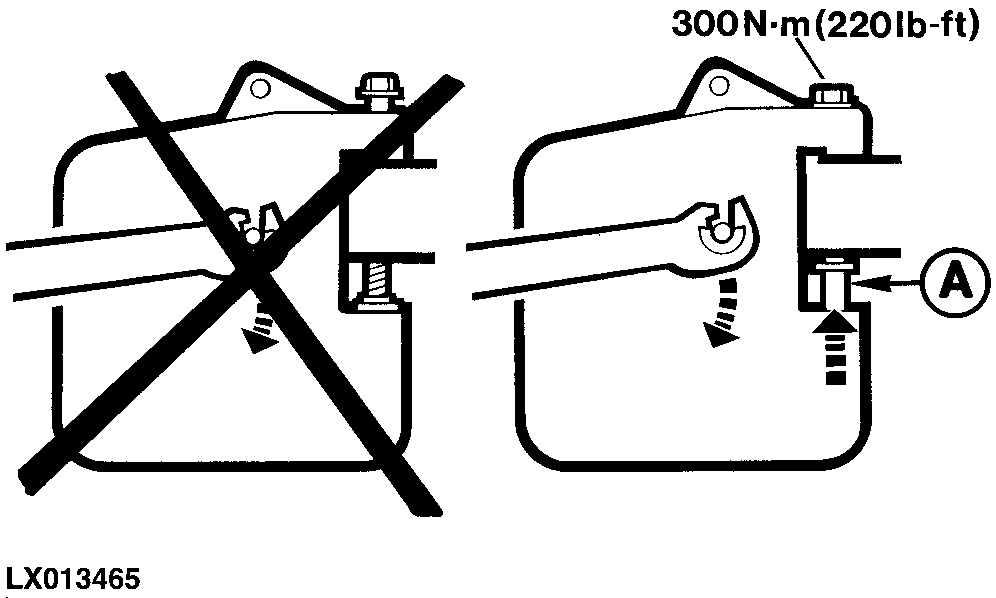

LX013465-UN-03APR96

ACHTUNG: Pickup-Gewicht so lange angehängt lassen, bis die Sicherungsschraube vollständig eingeschraubt und festgezogen ist. Außerdem darauf achten, dass die Sicherungsmutter (A) am Grundgewicht anliegt.

Schraube mit 300 N˙m (220 lb.-ft.) anziehen.

Danach Unterlenker aushängen und Aufnahmebolzen des Gewichts bis zum Anschlag einschrauben.

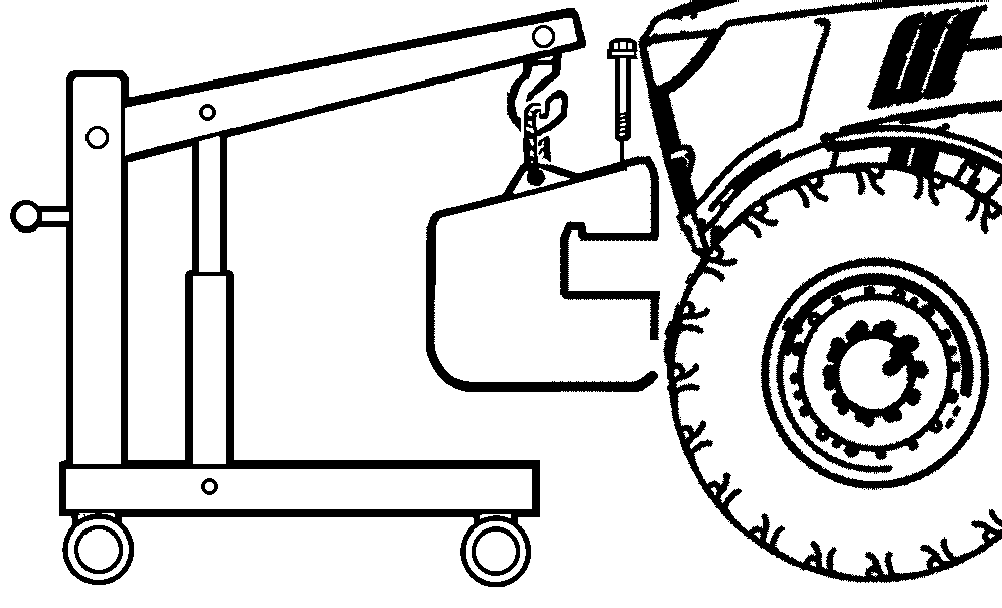

LX1046224-UN-13JUL11

Das Pickup-Gewicht kann auch durch einen Kran oder geeignetes Hebezeug angebaut werden. Hierzu das Gewicht an der angegossenen Öse anhängen.

Nach Anordnung des Gewichts am Grundgewicht die Sicherungsschraube montieren und danach erst das Hebezeug abhängen.

Sicherungsschraube mit 300 N˙m (220 lb.-ft.) festziehen.

ACHTUNG: Pickup-Gewicht so lange angehängt lassen, bis die Sicherungsschraube vollständig eingeschraubt ist und die Sicherungsmutter am Grundgewicht anliegt.

ACHTUNG: Bei Verwendung handelsüblicher Hebezeuge unbedingt auf deren zulässige Tragkraft achten.

ACHTUNG: Nur geprüfte Hebezeuge verwenden.
